Machine de routeur de carte PCB Depaneling

Machine de routeur PCBA hors ligne à double plateforme avec une précision de répétition de ± 0,01 mm et une broche de 40000 à 60000 tr / min pour le dépannage des PCB

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F550
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur PCBA hors ligne

Plate-forme:

Double

Plate-forme de travail:

300*350mm

Précision de répétition:

± 0,01

Précision de coupe:

± 0.03

Dimensions de la machine:

1200*1050*1440mm (L*W*H)

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Machine de routeur de dépannage de PCB à double plate-forme

Machine de routeur PCBA hors ligne avec précision de répétition de ± 0

01 mm

Description du produit

Machine de routage PCBA hors ligne à double plateforme pour le dépanelage en ligne droite

La RM-F550 est une machine de routage nouvellement développée, conçue pour le dépanelage d'assemblages complets de circuits imprimés (PCBA) en cartes PCBA individuelles. Cet équipement de qualité industrielle est doté d'une plateforme stable pour garantir une précision de travail exceptionnelle.

Aperçu de la machine

Avec une taille de plateforme de travail standard de 300×350 mm et une plateforme plus grande en option de 400×600 mm, cette machine offre une programmation visuelle conviviale pour une programmation en ligne rapide et précise tout en surveillant le processus de dépanelage en temps réel.

Principales caractéristiques

Équipement industriel haute performance avec des guides linéaires de précision, des cartes de contrôle et des servomoteurs
Contrôle de mouvement à 4 axes avec alignement visuel CCD haute résolution et conception à double plateforme pour une efficacité de production accrue
Broche de routage de marque allemande fonctionnant à 40 000-60 000 tr/min
Guides de marque Taiwan Hiwin assurant précision et mouvement fluide
Surveillance de la durée de vie de l'outil avec commutation automatique de la position de la lame après une distance de coupe spécifiée
Convient pour le dépanelage de lignes droites, d'arcs et de cartes circulaires connectées

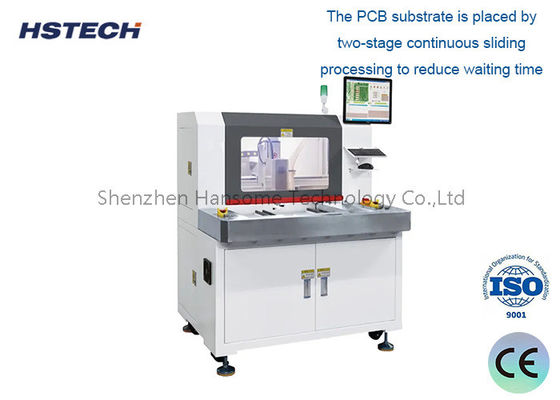

Traitement coulissant continu en deux étapes pour minimiser le temps d'attente et maximiser le rendement de la production

Spécifications techniques

Modèle	RM-F328
Structure	Broche unique, double plateforme
Longueur de coupe efficace	300×350mm
Types de coupe	Ligne droite, Arc, Circulaire
Vitesse de déplacement	Axe X/Y : 1000 mm/s, Axe Z : 500 mm/s
Méthode de collecte de poussière	Collecte supérieure
Vitesse de la broche	40 000-60 000 tr/min
Broche de routage	Maximum 60 000 tr/min
Vitesse de coupe	1-100 mm/s réglable
Précision de coupe	±0.03mm
Précision de répétition	±0.01mm
Programmation	CCD coloré
Connexion externe	USB
Kit de routage	Fraise, φ0.8-φ3.0 Rotation gauche, Tige en acier au tungstène
Alimentation	380V
Puissance de la machine	2000W
Taille du collecteur de poussière	600×470×730mm
Puissance du collecteur de poussière	2.2Kw, 380V
Pression d'air du collecteur de poussière	4-6 KG/cm³
Porte de sécurité	Porte manuelle
Alarme d'erreur	Oui
Méthode de programme	Auto-programmation, Caméra contrôlée par clavier et souris

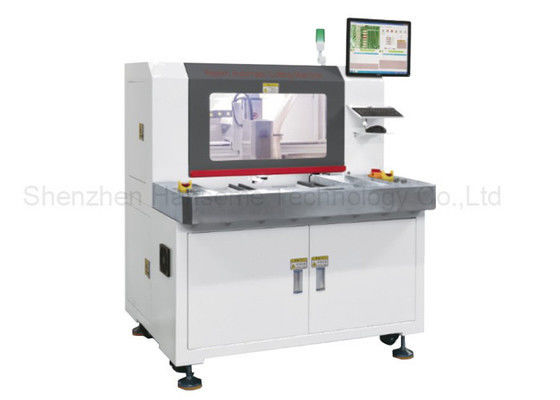

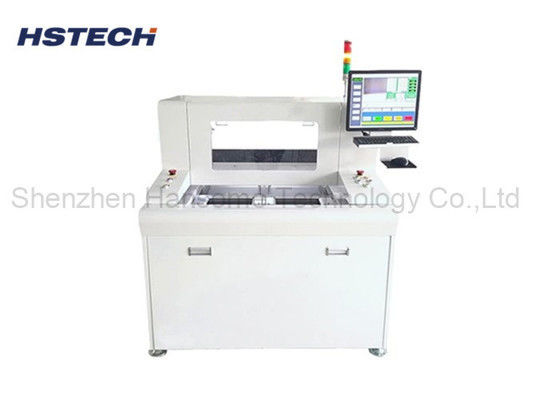

Visuels de la machine

Comparaison du fonctionnement

Cette machine de routage PCBA hors ligne à double plateforme offre une précision et une efficacité exceptionnelles pour les applications de dépanelage de circuits imprimés, avec des capacités d'automatisation et de surveillance avancées pour les environnements de fabrication industrielle.
