| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-800 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | station de reprise de bga | Garantie: | 1 année |
|---|---|---|---|
| Contrôle: | écran tactile | PLC: | Mitsubishi |
| Marque du relais: | - Je ne sais pas. | Commutateur optoélectronique: | OMRON |
| Matériel: | Alliage d'aluminium | Condition: | Nouveau |
| Épaisseur: | 00,6 à 4,0 mm | Signalisation: | SMEMA |
| Application du projet: | Assemblée électronique | Couleur: | Pour les pièces détachées |
| Système de commande: | PLC | Produit d'origine: | Disponible |
| Consommation d'électricité: | 200 W | Énergie: | Pour les appareils électroniques |
| Pression de l'air: | 4-6 bars | la vitesse: | 200 à 300 pièces/min |
| Le type: | Automatique | Le poids: | 220/240 kg |
| Surligner: | Équipement de traitement des PCB à moteur pas à pas,équipement de traitement des PCB CCD |
||

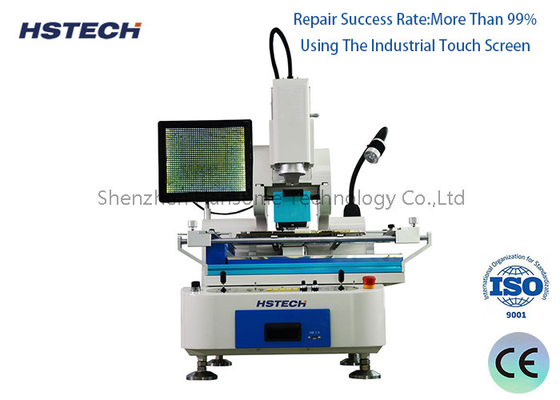

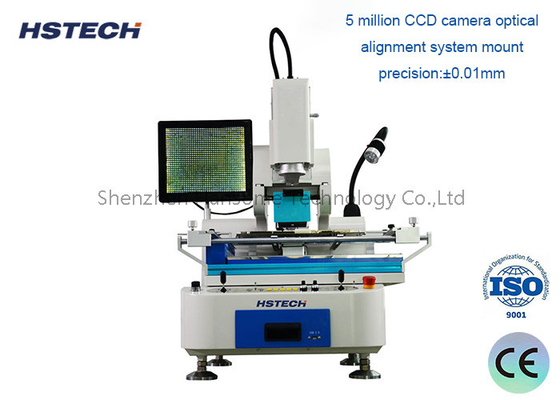

Système d'alignement des couleurs CCD pour téléphone portable
Spécification
| Station de retraitement BGA | Modèle:HS-800 |
| Puissance de chauffage | Chauffeur supérieur 1200W (maximum), chauffeur inférieur 1200W (maximum) |
| Préchauffage par fond | IR 5000w |
| Régulation de la température | Thermocouple de type K, contrôle en boucle fermée |
| Comment localiser | Trou extérieur ou de localisation |
| Dimension globale | L970mm*W700mm*H830mm |
| Taille des PCB | Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Taille BGA | Maximum 80 mm*80 mm Minimum 1 mm*1 mm |
| Épaisseur du PCB applicable | 0.3 à 5 mm |
| Précision de montage | ± 0,01 mm |
| Poids de la machine | 140 kilos |
Caractéristiques
1.Conception d'intégration de la tête à air chaud et de la tête de montage, avec des fonctions de soudure et de dés soudure automatiques.
2Les chauffeurs supérieurs adoptent un système d'air chaud, chauffant plus rapidement, la température uniforme, le refroidissement plus rapidement (la température peut être jusqu'à 50 à 80 centigrades).
3.Independent 3 chauffeurs. chauffeurs supérieurs et inférieurs peuvent réaliser se déplacer synchronisé et automatiquement, peut atteindre IR chaque position. zone de chauffage inférieure peut retirer vers le haut et vers le bas, le soutien de la carte PCB.
4La carte PCB adopte un curseur de haute précision pour assurer la précision de montage de BGA et de PCB.
5.Tableau de préchauffage de fond unique en matériaux de chauffage de bonne qualité importés d'Allemagne.
6.La table de préchauffage, le dispositif de serrage et le système de refroidissement peuvent se déplacer intégralement dans l'axe X, ce qui rend la localisation et le désoldage des PCB plus sûrs et plus pratiques.
7Les axes X et Y adoptent un moteur de commande automatique pour rendre l'alignement plus rapide et plus pratique.
8. Double balancier contrôle la caméra et la plate-forme de chauffage supérieure et inférieure pour s'assurer de la précision de l'alignement.
9.Pompes à vide intégrées, à rotation 360°; buse d'aspiration à réglage fin.
10.La buse d'aspiration peut détecter automatiquement la hauteur de prise et de montage BGA avec une pression contrôlable à moins de 10 grammes; une pression nulle est disponible pour une prise et un montage BGA plus petits.
11Système de vision optique à haute résolution couleur, mobile à la main dans l'axe X/Y, avec vision divisée, zoom et réglage fin, dispositif de distinction d'aberration inclus, mise au point automatique,fonctionnement du logiciel, zoom optique 22x; taille maximale de BGA 80*80MM;
12Avec 10 segments de température vers le haut (vers le bas) et 10 segments de contrôle de température constante, peut économiser de nombreux segments de température.
13.De nombreuses tailles de buse en alliage, facile à remplacer; peut être localisée à tout angle.
14Avec 5 ports thermocouple, peut détecter et analyser en temps réel les températures à plusieurs points.
15.Avec une fonction d'affichage de fonctionnement solide pour rendre le contrôle de température plus fiable.
Application du projet
Convient aux téléphones portables, disques durs, claviers, jouets électroniques, ordinateurs, DVD, points, plastiques, appareils électriques, équipements de communication, appareils électriques, jouets, traitement électronique,moteurs, moteurs, pièces, tablettes, ordinateurs portables, appareils photo numériques, télécommandes, walkie-talkies, etc.
