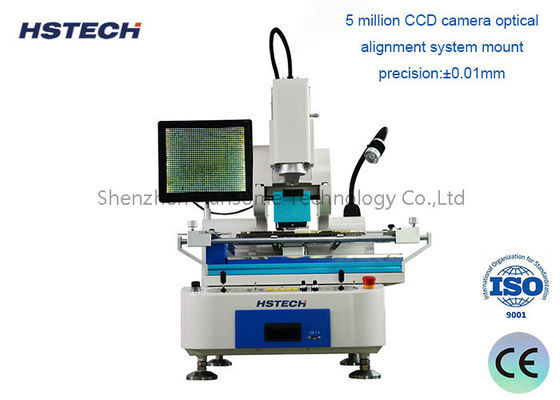

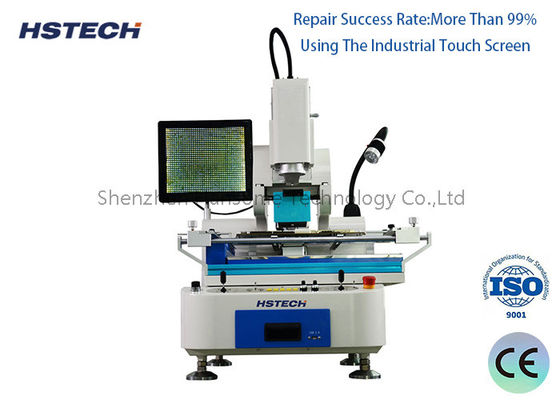

Station de reprise BGA avec moteur pas à pas de haute précision, système d'alignement couleur CCD et précision de montage de ±0,01 mm pour la réparation BGA de téléphones portables

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-800
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Station de reprise BGA

Garantie:

1 an

Contrôle:

écran tactile

PLC:

Mitsubishi

Marque du relais:

Schneider

Commutateur optoélectronique:

OMRON

Matériel:

Alliage d'aluminium

Condition:

Nouveau

Épaisseur:

00,6 à 4,0 mm

Signal:

Smema

Application:

Assemblée électronique

Couleur:

Argent

Système de contrôle:

PLC

OEM/ODM:

disponible

Consommation d'énergie:

200W

Alimentation:

AC220V

Pression atmosphérique:

4-6 bars

Vitesse:

200 à 300 pièces/min

Taper:

Automatique

Poids:

220/240 kg

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Équipement de manutention de PCB à moteur pas à pas

Équipement de traitement des PCB CCD

Description du produit

Équipement de manipulation de circuits imprimés (PCB) à moteur pas à pas de haute précision avec système d'alignement couleur CCD

Station de reprise BGA avancée conçue pour la réparation de téléphones portables et la manipulation de composants électroniques de précision avec technologie d'alignement couleur CCD intégrée.

Spécifications techniques

Modèle	HS-800
Puissance du chauffage	Chauffage supérieur 1200W (Max), chauffage inférieur 1200W (Max)
Préchauffage inférieur	IR 5000W
Contrôle de la température	Thermocouple de type K, contrôle en boucle fermée
Méthode de localisation	Trou extérieur ou de localisation
Dimensions hors tout	970mm × 700mm × 830mm
Capacité de taille de PCB	650mm × 610mm
Plage de taille BGA	Max 80mm × 80mm, Min 1mm × 1mm
Plage d'épaisseur de PCB	0.3 - 5mm
Précision de montage	±0.01mm
Poids de la machine	140kg

Principales caractéristiques

Conception intégrée de la tête à air chaud et de la tête de montage avec fonctions de soudure et de dessoudure automatiques
Les chauffages supérieurs utilisent un système à air chaud pour un chauffage plus rapide, une répartition uniforme de la température et un refroidissement rapide (50-80°C)
Trois chauffages indépendants avec mouvement synchronisé supérieur et inférieur pour une couverture IR complète
Le système de glissière de haute précision assure un alignement précis du montage BGA et PCB
Matériaux de chauffage allemands importés de qualité supérieure pour la table de préchauffage inférieure
Mouvement de l'axe X intégré de la table de préchauffage, du dispositif de serrage et du système de refroidissement pour une manipulation sûre des PCB
Mouvement des axes X et Y contrôlé par moteur pour un alignement rapide et pratique
Double commande à bascule pour la caméra et les plateformes de chauffage afin de maintenir la précision de l'alignement
Pompe à vide rotative intégrée à 360° avec buse d'aspiration à réglage fin
Détection automatique de la hauteur de ramassage et de montage BGA avec contrôle de la pression (jusqu'à 10 grammes)
Système de vision optique couleur haute résolution avec vision partagée, zoom, mise au point automatique et zoom optique 22x

Applications

Idéal pour les téléphones portables, les disques durs, les claviers, les jouets électroniques, les ordinateurs, les lecteurs DVD, les plastiques, les appareils électriques, les équipements de communication, les moteurs, les tablettes, les ordinateurs portables, les appareils photo numériques, les télécommandes, les talkies-walkies et divers composants électroniques.
