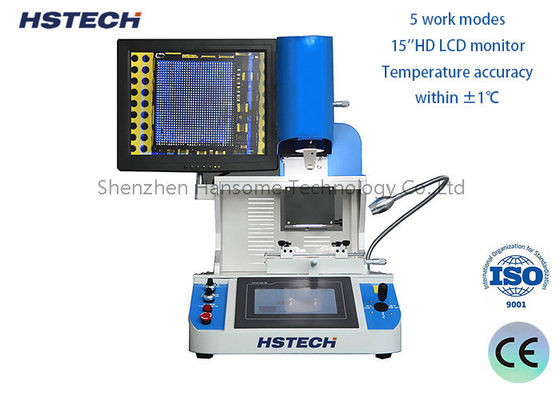

Station de reprise BGA HS-800 avec une précision de montage de ±0,01 mm et intégration d'une tête de montage à air chaud pour la manipulation de circuits imprimés

Name: Station de reprise BGA HS-800 avec une précision de montage de ±0,01 mm et intégration d'une tête de montage à air chaud pour la manipulation de circuits imprimés
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-800
Price: 6,005.00 USD
Availability: InStock

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-800
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Station de reprise BGA

Garantie:

1 an

Contrôle:

écran tactile

PLC:

Mitsubishi

Marque du relais:

Schneider

Commutateur optoélectronique:

OMRON

Matériel:

Alliage d'aluminium

Condition:

Nouveau

Épaisseur:

00,6 à 4,0 mm

Signal:

Smema

Application:

Assemblée électronique

Couleur:

Argent

Système de contrôle:

PLC

OEM/ODM:

disponible

Consommation d'énergie:

200W

Alimentation:

AC220V

Pression atmosphérique:

4-6 bars

Vitesse:

200 à 300 pièces/min

Taper:

Automatique

Poids:

220/240 kg

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Équipement de traitement des PCB à tête d'intégration

Équipement de manutention de PCB avec tête de montage

Description du produit

Équipement de manipulation de PCB HS-800 Station de reprise BGA avec intégration de tête de montage à air chaud

Station de reprise BGA avancée avec technologie intégrée de tête à air chaud et de montage pour les opérations de soudure et de dessoudure de précision.

Spécifications techniques

Spécification	Détails
Modèle de station de reprise BGA	HS-800
Puissance du chauffage	Chauffage supérieur 1200W (Max), chauffage inférieur 1200W (Max)
Préchauffage inférieur	IR 5000W
Contrôle de la température	Thermocouple de type K, contrôle en boucle fermée
Méthode de localisation	Trou extérieur ou de localisation
Dimensions hors tout	L970mm × L700mm × H830mm
Taille du PCB	L650mm × P610mm
Plage de taille BGA	Max 80mm × 80mm, Min 1mm × 1mm
Épaisseur de PCB applicable	0,3 - 5mm
Précision de montage	±0,01mm
Poids de la machine	140KG

Principales caractéristiques

Conception intégrée de tête à air chaud et de tête de montage avec fonctions de soudure et de dessoudure automatiques

Les chauffages supérieurs utilisent un système à air chaud pour un chauffage plus rapide, une répartition uniforme de la température et un refroidissement rapide (50-80°C)

Trois chauffages indépendants avec mouvement automatique synchronisé pour une couverture IR complète

Le système de glissière de haute précision assure un alignement précis du montage BGA et PCB

Matériaux de chauffage de qualité importés d'Allemagne dans la table de préchauffage inférieure

Mouvement intégré de l'axe X pour la table de préchauffage, le dispositif de serrage et le système de refroidissement

Mouvement contrôlé par moteur des axes X et Y pour un alignement plus rapide et plus pratique

Double commande à bascule pour la caméra et les plateformes de chauffage assurant un alignement de précision

Pompe à vide intégrée avec rotation à 360° et buse d'aspiration à réglage fin

Détection automatique de la hauteur de ramassage et de montage BGA avec contrôle de la pression

Système de vision optique couleur haute résolution avec vision divisée et mise au point automatique

Contrôle de la température à 10 segments avec profils de température programmables

Plusieurs tailles de buses en alliage avec capacité de positionnement à angle complet

Cinq ports de thermocouple pour la surveillance de la température multipoint en temps réel

Affichage de fonctionnement solide pour une surveillance fiable du contrôle de la température

Applications

Convient pour les téléphones portables, les disques durs, les claviers, les jouets électroniques, les ordinateurs, les lecteurs DVD, les plastiques, les appareils électriques, les équipements de communication, les jouets, le traitement électronique, les moteurs, les tablettes, les ordinateurs portables, les appareils photo numériques, les télécommandes, les talkies-walkies et divers composants électroniques.

Galerie de produits

Informations sur le fabricant

Shenzhen Hansome Technology Co., Ltd est un fabricant professionnel d'équipements de manipulation de cartes SMT, spécialisé dans les chargeurs, les déchargeurs, les convoyeurs tampons, les machines à souder, les machines de fixation par vis, les machines de dépanelage de PCB et les équipements connexes.

Nous sommes une entreprise de haute technologie avec des droits de propriété intellectuelle indépendants, principalement engagée dans la recherche, le développement, la production et la vente d'équipements de manipulation de cartes de ligne de production SMT/THT.

Avec plus de 10 ans d'expérience professionnelle dans l'industrie SMT, nous maintenons des processus stricts de production, d'inspection, de débogage et d'emballage. Nous fournissons des services complets de pré-vente, de vente et d'après-vente avec un personnel de contrôle qualité professionnel assurant la qualité des équipements et des pièces de rechange. Tous les équipements sont soumis à des tests et à un débogage approfondis avant l'expédition.
