| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les véhicules à moteur électrique |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Boîtier en bois |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |
| Nom du produit: | machine de rotation de carte PCB de 90 degrés | Courroie de transport: | Courroie plate ESD |
|---|---|---|---|
| Condition: | Nouveau | Interface: | SMEMA |
| Rails fixes: | partie antérieure | Direction de carte PCB: | L à R |
| Garantie: | 1 année | Corps de la machine: | Acier inoxydable |

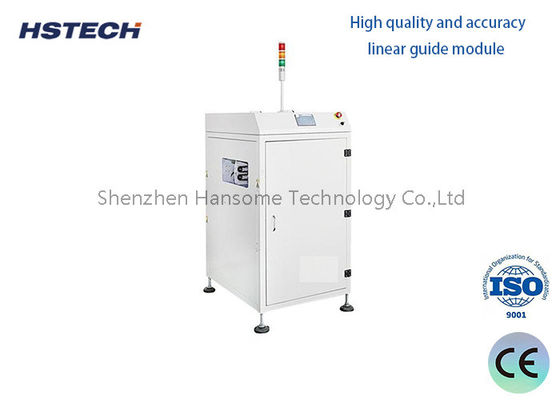

Ligne de production SMT processeur de rotation de circuits imprimés à bande antistatique de type 90 degrés
Introduction au projet
Cette machine à tourner à 90 degrés est utilisée pour changer la direction du flux d'une chaîne de montage de PCB, elle peut tourner dans le sens des aiguilles d'une montre ou dans le sens inverse.
Spécification
| Le type | Pour les véhicules à moteur électrique | Le modèle TM-L-90 | Le modèle TM-LL-90 | Le modèle TM-XL-90D |
| Taille | M | L | Je ne sais pas | Pour les produits: |
| Taille du PCB ((mm) | 330*50*250 | 445*50*330 | 535*50*390 | 535*50*460 |
| Temps de cycle | 10 secondes | |||
| Direction du PCB | de gauche à droite | |||
| Hauteur de transport (mm) | 900 ± 20 | |||
| Énergie électrique | AC110V, AC230V, 1ph | |||
| Actuel | une puissance maximale de 250 A | |||
| Pression de l'air | 4 à 6 bar | |||
| Consommation de l'air | Maximum 1,5 Itr/min | |||
| Taille de la machine ((mm) | 500*560*1170 | 650*710*1170 | 800*890*1170 | 950*1080*1170 |
| Poids (en kg) | 160 | 175 | 190 | 200 |
| Je deviens un ange | Utilisé pour rediriger le flux de PCB à 90 degrés, 180 degrés, ou 270 degrés | |||
Caractéristiques
1, système de commande PLC.
2La conception fermée avec limitateur de couple intégré assure le plus haut niveau de sécurité.
3, tourner avec précision en utilisant le moteur.
4Des capteurs optiques sont installés pour des raisons de sécurité.
5, tourner à 90 degrés et passer par le mode sélectif.
6, la norme SMEMA.
