| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-NK250 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballages en bois, avec mousse |
| Délai de livraison: | 10 à 15 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | NG OK Déchargeur | Carte PCB transportant la taille: | 910±30mm |
|---|---|---|---|
| Dimension de carte PCB: | 50*50~330*250mm | Énergie: | AC220V, 50/60HZ |
| Quantité de magazine: | Magazines de chaque rail 2 | Garantie: | 1 année |
| Utilisation: | Chaîne de production de SMT, chaîne de montage de SMT | Condition: | Nouveau |

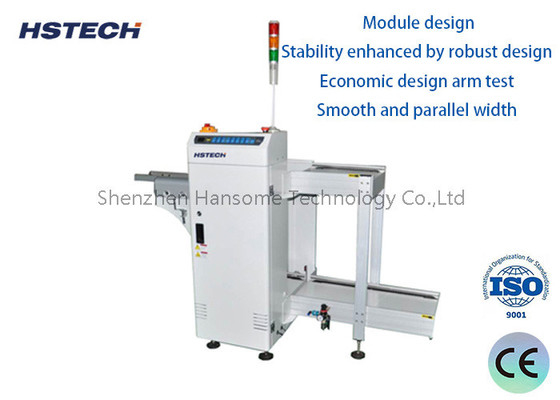

Contrôle de programmation PLC réglage de hauteur sélectionnable NG OK Déchargeur utilisé après l'AOI
Introduction au projet
Cette unité est utilisée après que l'AOI, en recevant le signal AOI en amont, collecte automatiquement les panneaux NG/OK séparément au chargeur correspondant.
Détails techniques
| Fonction | Ramasser les panneaux NG/OK séparément en recevant le signal. |
| Hauteur du transport | 910 ± 30 mm |
| Direction du transport | L~R, ou R~L |
| Temps de collecte du conseil | Chaque approximativement 6 secondes |
| Changement de revue au fil du temps | Environ 30 secondes. |
| Côté fixe de la voie | Côté avant |
| Côté opérationnel | Côté avant |
| Coiffure à bande | DSE |
| Épaisseur des PCB | Min 0,6 mm |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Le pouvoir | 00,05 kW |
| Pression de l'air | 4 à 6 bar |
| Consommation de l'air | Maximum de 15 L/min |
| Nombre de périodiques | Supérieur: 1 magazine, côté inférieur: 2 magazines |
| Signalisation | Le SMEMA |
| Les options |
1, mode de contrôle à écran tactile. 2, réglage automatique de la largeur. 3, quantité de chargeurs selon les besoins du client.
|
Caractéristiques
1,Contrôle de programmation par PLC.
2, à l'aide de l'appareil de commande de la membrane LED
3, réglage de hauteur sélectionnable.
4, des pinces de niveau de basculement prévues pour l'alignement du chargeur.
5, la pression du poussoir pneumatique est réglée.
6, haut débit avec un temps de changement de chargeur court.
7, récupérer les panneaux NG/OK auprès d'AOI, stocker automatiquement les panneaux NG/OK.
8, interface de communication SMEMA standard.
Modèle
| Modèle | HS-NK250 | HS-NK330 | HS-NK390 | Le HS-NK460 |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Épaisseur des PCB | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 | 535*460*570 mm | 535*530*570 mm |
| Dimension de la machine | 1950*1600*1200 mm | Pour les véhicules à moteur à combustion | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Le poids | 220 kg ou plus | 280 kg ou plus | 340 kg | 380 kg |
