| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-LD250 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |

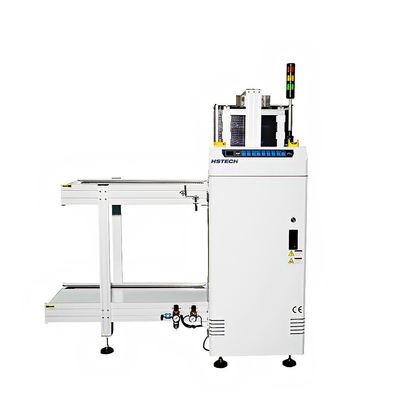

| Nom du produit: | Chargeur de magazine de carte PCB | Hauteur du transport: | 910±20mm |
|---|---|---|---|
| Direction de transport: | L~R, ou R~L | Temps de collecte du conseil: | Environ 20 secondes |
| Changement de revue au fil du temps: | Environ 30 secondes. | Tracé du côté fixe: | partie antérieure |
| Épaisseur du PCB: | Min 0,6 mm | Sélection du ton: | 1 à 4 ((de 10 mm d'écart) |
| Énergie électrique: | 220V,50/60Hz,± 10% | Le pouvoir: | 0.05kw |
Caractéristiques
1, la conception du module.
2, la stabilité améliorée par une conception robuste.
3Test du bras de conception économique.
4, réglage de largeur lisse et parallèle.
5, trois étagères de magazines application.
6, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.
7Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
8Compatible avec le SMEMA.
Détails techniques
| Fonction | Cette unité est utilisée pour charger les PCB et les transporter sur la ligne de production SMT. |
| Hauteur du transport | 910±30 mm |
| Temps de chargement des PCB | Environ 6 secondes |
| Temps de remplacement du chargeur | Environ 30 secondes. |
| Direction du transport | L~R, ou R~L |
| Opération | Fonctionnement du front |
| Côté fixe de la voie | Côté avant ((ou spécifier) |
| Énergie électrique | une tension de 220 V,50/60 Hz,±10% |
| Pression de l'air | 4 à 6 bar |
| Épaisseur des PCB | Min 0,4 mm |
| Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 2 pc |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
| Signalisation | Le SMEMA |
Spécification
| Modèle | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460: le code de référence |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Taille de la machine | Pour les pièces détachées: | 1650*880*1200 mm | 1800*940*1200 mm | 1800*1010*1200 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Le poids | 140 kg | 180 kg | 220 kg ou plus | 260 kg |
Diagramme de fonctionnement
