| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-NK250 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |

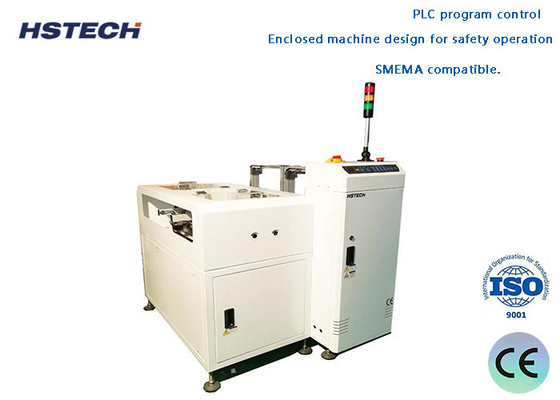

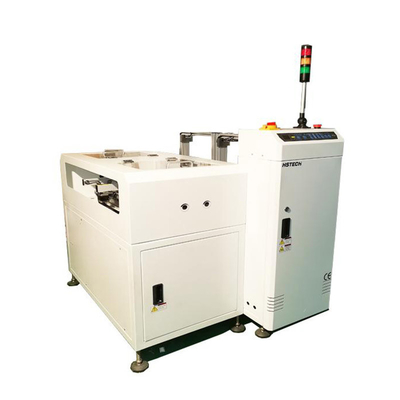

| Nom du produit: | NG OK déchargeur de PCB | Hauteur du transport: | 910±20mm |
|---|---|---|---|
| Direction de transport: | L~R, ou R~L | Temps de collecte du conseil: | Chaque approximativement 6 secondes |
| Changement de revue au fil du temps: | Environ 30 secondes. | Tracé du côté fixe: | partie antérieure |
| Épaisseur du PCB: | Min 0,6 mm | Sélection du ton: | 1 à 4 ((de 10 mm d'écart) |
| Énergie électrique: | 220V,50/60Hz,± 10% | Le pouvoir: | 0.05kw |
Définition
Cette unité est utilisée après que l'AOI, en recevant le signal AOI en amont, collecte automatiquement les panneaux NG/OK séparément au chargeur concerné.
Caractéristiques
1.PLC programme de commande.
2- Fort et ferme.
3.Bouton de commande en option ou contrôle à écran tactile jusqu'aux clients.
4.Clampes pneumatiques supérieures et inférieures pour fixer le support de charge.
5Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
6.Tableau NG/OK automatique déposant séparément des tableaux NG/OK.
7. signal NG/OK de la machine AOI en amont.
8.affichage automatique des erreurs de la machine,différentes erreurs ont un code différent,chaque code a une instruction de maintenance pertinente qui est collée à l'arrière de la porte de la machine.
9. conception de la machine fermée pour le fonctionnement en toute sécurité.
10, l'affichage des lumières de la tour en trois couleurs.
11. compatible avec SMEMA.
Détails techniques
| Fonction | Ramasser les panneaux NG/OK séparément en recevant le signal. |
| Hauteur du transport | 910 ± 30 mm |
| Direction du transport | L~R, ou R~L |
| Temps de collecte du conseil | Chaque approximativement 6 secondes |
| Changement de revue au fil du temps | Environ 30 secondes. |
| Côté fixe de la voie | Côté avant |
| Côté opérationnel | Côté avant |
| Coiffure à bande | DSE |
| Épaisseur des PCB | Min 0,6 mm |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Le pouvoir | 00,05 kW |
| Pression de l'air | 4 à 6 bar |
| Consommation de l'air | Maximum de 15 L/min |
| Nombre de périodiques | Supérieur: 1 magazine, côté inférieur: 2 magazines |
| Signalisation | Le SMEMA |
| Les options |
1, mode de contrôle à écran tactile. 2, réglage automatique de la largeur. 3, quantité de chargeurs selon les besoins du client.
|
Spécification
| Modèle | HS-NK250 | HS-NK330 | HS-NK390 | Le HS-NK460 |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Épaisseur des PCB | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 | 535*460*570 mm | 535*530*570 mm |
| Dimension de la machine | 1950*1600*1200 mm | Pour les véhicules à moteur à combustion | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Le poids | 220 kg ou plus | 280 kg ou plus | 340 kg | 380 kg |
