Machine à inverseur de PCB à bande de 7 mm ESD à rotation flexible de 180 degrés avec affichage 3 couleurs

Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Nom de production:

Machine à inverser les PCB

Alimentation:

AC100-230V, une seule phase, max300A

Commutateur optoélectronique:

OMRON

Réglage de la hauteur:

Pieds de tasse

Afficher:

ecran couleur 3

Garantie:

1 an

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Machine flexible d'inverseur de carte PCB de 180 degrés de chiffre d'affaires

Équipement de manutention de carte PCB de ceinture d'ESD 7mm

Machine de retournement de PCB à affichage 3 couleurs

Description du produit

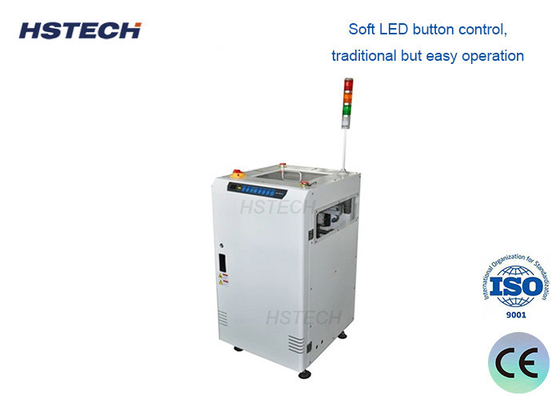

Machine à inverseur de PCB à bande de 7 mm ESD à rotation flexible de 180 degrés avec affichage 3 couleurs

Cette machine automatique à onduleur de PCB effectue une rotation de 180 degrés pour permettre le traitement des PCB double face avec précision et sécurité.il assure une intégration efficace de la chaîne de production.

Vue d' ensemble de la machine

La machine à inverser les PCB est un dispositif automatisé de manutention de matériaux conçu pour, en toute sécurité et en douceur,et retourner précisément les PCB à 180 degrés de l'orientation avant vers le haut vers l'orientation arrière vers le haut (ou vice versa) pour un traitement complet à double face.

Applications principales

Traitement des PCB à double face: permet des opérations SMT et de chaîne de montage complètes pour les deux côtés des cartes de circuit imprimé
Intégration des processus: connecte les équipements nécessitant différentes orientations de PCB dans les lignes de production
Contrôle de la qualité: facilite l'inspection, les essais et le retraitement des surfaces inférieures des PCB
Opération automatisée: élimine les risques de manipulation manuelle, y compris les dommages électrostatiques, les chocs physiques et la contamination

Principales caractéristiques

Rotation de 180 degrés des PCB pour la production à double face
Capacité de sélection de la hauteur à 4 positions
Contrôle par écran tactile avec le PLC MITSUBISHI
Système d'affichage de la lumière d'état en trois couleurs
Modules de guidage linéaire de haute précision
Retour flexible avec intégration de vis à billes pour une connexion en douceur de l'équipement
Construction en acier inoxydable pour une durabilité et une longue durée de vie
Compatibilité des communications SMEMA

Spécifications techniques

Spécification	Détails
Fonction de la machine	Inversion de PCB à 180 degrés
Énergie	AC100-230V, à phase unique, 50/60 Hz
Ceinture de transport	Ceinture ESD de 7 mm
Plage de dimensions des PCB	(50 × 50) - (500 × 460) mm
Alimentation en air	4 à 6 bar, maximum 10 L/min
Hauteur de transport	900 ± 20 mm
Direction du transport	À gauche-droite ou à droite-gauche (facultatif)
Épaisseur des PCB	Au moins 0,4 mm
Pistes de montée/baisse	1 à 4 (10 mm d'étape)
Temps de cycle	Environ 20 secondes.
La communication	Le SMEMA
Dimensions de la machine	600 × 900 × 1200 mm
Le poids	140 kg

Principaux avantages

Automatisation améliorée:Permet des opérations de production complètement automatisées et continues 24 heures sur 24, 7 jours sur 7
Assurance qualité:Élimine les rayures, les chutes, les courbures et les dommages électrostatiques dus à la manipulation manuelle
Une efficacité accrue:Vitesse de roulement nettement plus rapide par rapport au fonctionnement manuel
Optimisation de l'espace:Conception compacte pour une disposition efficace de la chaîne de production
Flexibilité de la productionFonctionnement programmable pour une adaptation facile aux différentes exigences du produit
