Déchargeur de PCB à affichage 3 couleurs avec PCL et contrôle par écran tactile et pouvant contenir 2 magasins chacun pour la chaîne de production CMS

Déchargeur de PCB à affichage 3 couleurs avec PCL et contrôle par écran tactile et pouvant contenir 2 magasins chacun pour la chaîne de production CMS

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les véhicules à moteur à combustion
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Déchargeur de NG/OK

Couleur:

Blanc

Contrôle:

PCL et écran tactile

Magazine:

Séparément, chaque porte 2 chargeurs

Warrany:

1 an

Afficher:

couleur 3

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Déchargeur de PCB à affichage 3 couleurs

Déchargeur PCL et contrôle d'écran tactile NG/OK

Chaque déchargeur de ligne de production SMT contient 2 magazines

Description du produit

3 Affichage couleur de la collection de magazines PCB NG/OK Déchargeur avec PLC et écran tactile

Un déchargeur NG/OK est une machine automatisée conçue pour la fabrication d'électronique, spécifiquement pour inspecter et trier les circuits imprimés (PCB) après leur assemblage."NG" et "OK" indiquent si un PCB a passé l'inspection ("Okay") ou a échoué ("No Good").

Principales caractéristiques

Système de commande par programmation PLC
Panneau de commande de membrane LED "soft touch" convivial
Capacité de réglage de la hauteur sélectionnable
Clamps de niveau de basculement pour l'alignement du chargeur
Poussée pneumatique à pression réglée
Performance élevée avec un temps de changement de charge court
Récupère les cartes NG/OK auprès d'AOI et les stocke automatiquement
Interface de communication SMEMA standard

Spécifications techniques

Modèle	HS-N100M	Pour les véhicules à moteur à combustion
Voltage	Pour les appareils de type à commande numérique:
Taille	- Je ne sais pas	L
Taille du PCB (mm)	(50x50) ~ ((330x250)	(50x50) ~ ((450x330))
Taille des rayonnages de périodiques (mm)	355320560	460400560
Nombre de périodiques	Convecteur supérieur: 1 pièce; convoyeur inférieur: 1 pièce
Alimentation en air	00,4 à 0,6 MPa, 20 L/min maximum
Temps de chargement des PCB	6 secondes (personnalisable)
Hauteur de transport	900 ± 20 mm
Direction du transport	L-R ou R-L (facultatif)
Épaisseur des PCB	Min 0,6 mm
Pistes de montée/baisse	1 à 4 (10 mm d'étape)
La communication	Signal SMEMA
Dimension de la machine (mm)	155015501250	185017801250
Poids brut	Environ 220 kg	Environ 320 kg

Applications

Lines de montage de PCB:Sépare les PCB défectueux des cartes homologuées dans les processus de fabrication électronique
Contrôle de la qualité:Maintient des normes de qualité élevées en veillant à ce que seuls les PCB fonctionnels passent aux prochaines étapes de production
Stations de retraitement:Transfert des PCB défectueux vers des stations de réparation pour une manipulation efficace des produits non conformes

Bénéfices opérationnels

Une efficacité accrue:L'automatisation réduit le tri manuel, accélère la production et réduit les coûts de main-d'œuvre.
Amélioration de l'assurance qualitéS'assure que seuls les PCB fonctionnant correctement atteignent les étapes finales de production
Réduction des erreurs humaines:Le tri automatisé minimise les erreurs liées à l'inspection manuelle
Suivi des données:Les résultats des inspections des journaux pour obtenir des informations sur le contrôle de la qualité et l'amélioration des processus
Optimisation de l'espace:Une conception compacte permet une utilisation efficace de l'espace de production

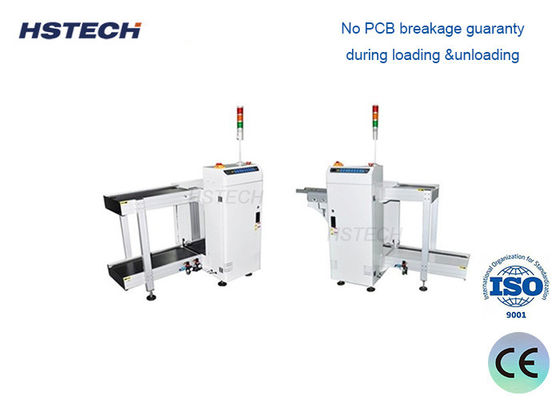

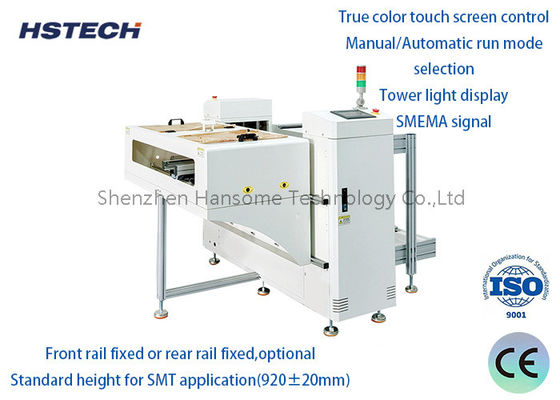

Images du produit

Les étiquettes:

véhicules guidés automatisés

Déchargeur de PCB à affichage 3 couleurs

Déchargeur PCL et contrôle d'écran tactile NG/OK
