Machine de routeur de carte PCB Depaneling

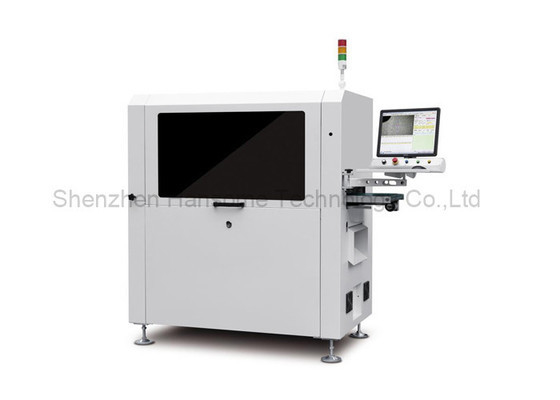

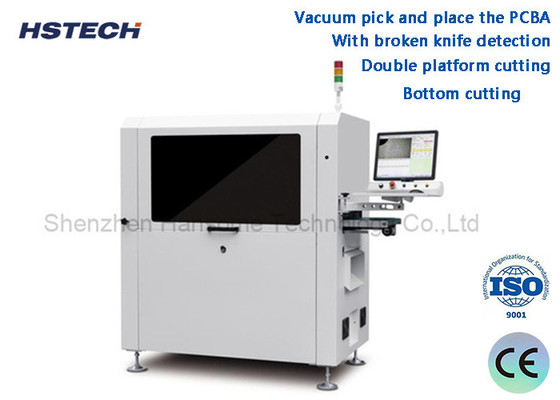

Coupe à double plateforme avec détection de couteau cassé Machine de routeur PCBA en ligne HS-ARX-811

Nom De Marque:	HSTECH
Numéro De Modèle:	Le numéro de série HS-ARX-811
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine intégrée de routeur de PCBA

Garantie:

1 année

Contrôle:

Écran tactile

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Consommation d'électricité:

200 W

Le type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Coupe à double plateforme avec détection de couteau cassé Machine de routeur PCBA en ligne

Introduction au projet

Cette machine est une machine de routage automatique en ligne PCBA, en utilisant une lame de fraisage en acier tungstène comme outil de fraisage, travailler avec un appareil personnalisé pour fixer le PCBA,nettoyer également la poussière avec un dépoussiéreur après la coupe, ceinture ESD pour le transport vers le dispositif en aval.

Caractéristiques

1Prenez l'aspirateur et placez le PCBA.

2Je coupe le fond.

3, coupe double plate-forme.

4, avec détection de couteau cassé.

5Connectez la ligne de production automatique.

6, les statistiques SPC fonctionnent et correspondent au système ERP.

7, peut être équipé d'un changement d'outil automatique, d'une fonction anti-explosion de l'aspirateur et d'une fonction de surveillance du volume d'air.

Spécification

Modèle	ARX-811
Taille maximale du PCB	Pour les appareils à commande numérique
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Hauteur de transmission	900 ± 50 mm
Direction du transport	De gauche à droite
Vitesse de transport	Le réglage est effectué à l'aide d'un dispositif de réglage de la vitesse.
Mode de chargement	rail de guidage de transport de type section
Réglage de la largeur du rail	Automatique
Interface de communication	Le SMEMA
Positionnement des PCB	Positionnement des appareils
Système de cueillette	Récupération par aspiration sous vide
Fuseau de coupe/vitesse	60,000 tours/min, marque allemande ((facultatif 100 000 tours/min, marque allemande)
Type de refroidissement	Type auto-refroidi
Changement automatique d'outil	Optionnel
Vérifiez le couteau cassé.	- Oui, oui.
Vitesse de séparation	5 à 100 mm/s
Précision de coupe	± 0,05 mm
Kit de fraisage	φ0,8 ~ φ3,0 pour le côté droit, charpente en acier tungstène
Précision de positionnement répétée	±0,1 mm
Vitesse de déplacement coordonnée	1000 mm/s
Type de plaque extérieure	Unité de transport par courroie ESD/unité de transmission par panneau de lot
Collecte des déchets	Collecte des déchets dans les placards
Programmer les procédures	GERBER programme d'importation/édition de dessins à travers le système visuel
Alimentation en air	5 à 8 kg/cm3
Énergie électrique	AC380V, 50/60 Hz, 3 kW
Taille de la machine	Pour les véhicules à moteur à combustion
Le poids	Environ 800 kg

Taille de la machine

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 0

Détails

Collecteur de poussière de taille inférieure.

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 1

Excellent système CCD avec caméra d'imagerie, lentille moritex et source lumineuse de mesure - niveau, pour soutenir l'étalonnage de la machine,

la compensation et le positionnement, avec une grande stabilité et une capacité anti-troubles.

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 2

Un rouleau d'aspiration à vide omnicomposant pour le ramassage, le placement, le déchargement et la production

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 3

Système de déchargement composite, utilisé la courroie antistatique ESD pour transporter le produit séparé sur le côté supérieur, et le déchet est transporté sur le côté inférieur, économiser beaucoup d'espace par cette méthode.

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 4
