Contrôle de bouton LED 350 mm largeur convoyeur de virage PCB pour ligne SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-SZ460
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Le convoyeur à rotation de PCB

Autre nom:

Machine de manipulation de rotation de panneau de carte PCB

Énergie électrique:

AC100-230V, 50/60Hz

Contrôle:

PLC

Opération:

Bouton de LED

Signalisation:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Contrôle de bouton LED 350mm largeur convoyeur de circuit imprimé pour ligne SMT

Introduction:

Cette machine est utilisée dans la ligne SMT spéciale avec Corner, pour changer la direction du débit de PCB.

Caractéristiques:

1, largeur de PCB réglable de 350 mm.

2, personnalisé corrige la sélection des rails.

3, Utilisé pour changer la direction de transport du PCB en 90.

4, commande de bouton LED douce, fonctionnement traditionnel mais facile.

5, couverture transparente de sécurité du côté supérieur, l'opération peut regarder l'ensemble du processus de travail.

6, Utilisez un guide linéaire hiwin et une vis à plomb pour effectuer une rotation lisse et précise.

7Réduire au minimum l'écart de transfert entre les convoyeurs.

8, les flux de trafic des PCB peuvent être personnalisés.

8Pour régler la largeur de la carte graphique, utilisez une vis à plomb.

9, compatibles avec le SMEMA.

Les spécifications:

Nom du produit	Le convoyeur à rotation de PCB
Hauteur du transport	910 ± 20 mm
Direction du transport	L~R, ou R~L
Temps de cycle	Environ 5 secondes.
Côté fixe de la voie	Côté avant
Énergie électrique	AC100-230V,50/60Hz,phase unique
Pression de l'air	4 à 6 bar
Consommation de l'air	Maximum de 10 L/min
Épaisseur des PCB	Min 0,4 mm
Signalisation	Le SMEMA

Modèle	HS-SZ350	Le HS-SZ460
Longueur efficace des PCB	5050 à 450350 mm	5050~550460 mm
Dimension de la machine	7007501200 mm	8408901200 mm
Le poids	150 kg ou plus	180 kg

Applications

Lines de montage de PCB:
Utilisé pour transporter des PCB entre différentes stations d'assemblage, telles que le placement des composants, le soudage et l'inspection.
Stations d'essais:
Dirige les PCB vers des équipements d'essai automatisés pour les essais électriques et le contrôle de la qualité.
Zones d'emballage:
Transports de PCB finis vers des stations d'emballage pour expédition ou traitement ultérieur.
Stations de retraitement:
Facilite les déplacements vers les zones de retraitement pour les réparations ou modifications nécessaires.

Détails du produit:

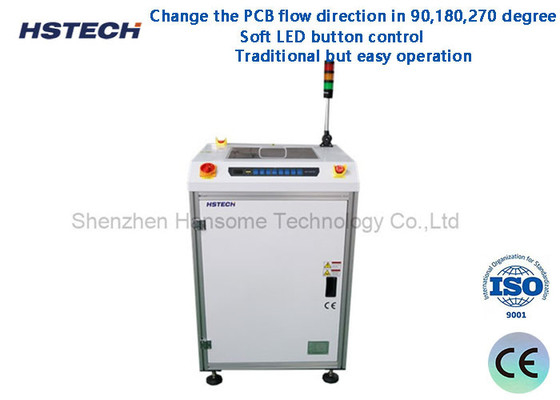

AC230V 350mm Width PCB Handling Machine 90 Degree Top Cover 5s Cycle 0

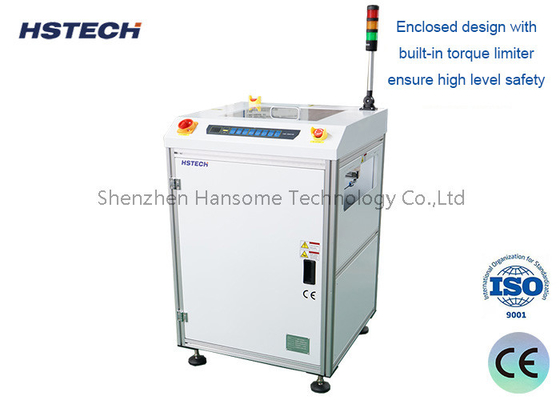

Contrôle de bouton LED 350 mm largeur convoyeur de virage PCB pour ligne SMT 1
