Détails des produits

À la maison Produits

Déchargeur de carte PCB

Mitsubishi PLC ZD Motor Driven 3 Magasines bouton LED PCB Lien de déchargement 330mm largeur HS-UD330

Nom

Mitsubishi PLC ZD Motor Driven 3 Magasines bouton LED PCB Lien de déchargement 330mm largeur HS-UD330

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-UD330
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE

Nom du produit:

Déchargeur de carte PCB

Autre nom:

Déchargeur de ligne SMT

Taille des PCB:

50*50 à 450*330 mm

Carte PCB déchargeant le temps:

Environ 6 secondes

Changement de revue au fil du temps:

Environ 30 secondes.

Énergie électrique:

AC220V, 50/60HZ

Épaisseur de PCB:

Min 4 mm

La communication:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

200 ensembles par mois

Description du produit

Mitsubishi PLC ZD Motor Driven 3 Magasins bouton LED PCB Lien déchargeur largeur 330mm

Application du projet

Cette machine de déchargement de PCB utilisée à la fin de la ligne de production SMT, elle est utilisée pour collecter les PCB dans les chargeurs.

Caractéristiques

1, Mitsubishi PLC

2, avec moteur ZD.

3, une bande de transport plus épaisse.

4, 3 magazines pour le changement, le magazine de la première face, le magazine du côté des boutons 2.

5, mode de commande par bouton LED avec affichage lumineux 3 lolor.

6La structure de la machine en acier inoxydable et profilé en aluminium, stable et facile à entretenir.

7, réglage de largeur lisse et parallèle avec manivelle manuelle.

8, Pousseur de précision pousse les PCB aux chargeurs

9, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.

10, compatibles avec le SMEMA.

Spécification

Fonction	Cette unité est utilisée pour décharger les PCB.

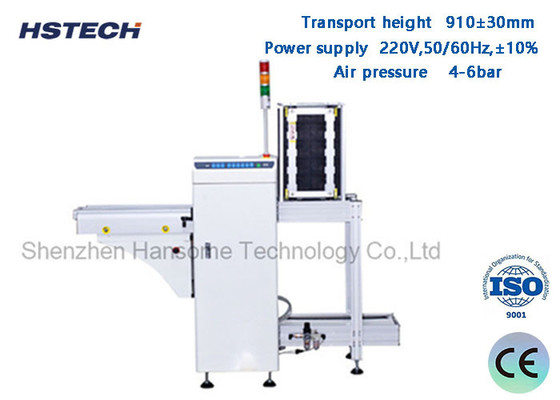

Hauteur du transport	910 ± 30 mm
Temps de chargement des PCB	Environ 6 secondes
Changement de revue au fil du temps	Environ 30 secondes.
Direction du transport	L~R, ou R~L
Opération	Fonctionnement du front
Côté fixe de la voie	Côté avant ((ou spécifier)
Énergie électrique	220V,50/60Hz,± 10%
Pression de l'air	4 à 6 bar
Épaisseur des PCB	Min 0,4 mm
Quantité de charge	Côté supérieur: 1 pc, côté inférieur: 2 pc
Vitesse du convoyeur	0.5-20M/min ou sur mesure
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Signalisation	Le SMEMA

Modèle	HS-UD250	HS-UD330	HS-UD390	HS-UD460
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Dimension de la machine	19008001200 mm	23208801200 mm	26209401200 mm	262010801200 mm
Taille du chargeur	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Le poids	140 kg	220 kg ou plus	280 kg ou plus	320 kg

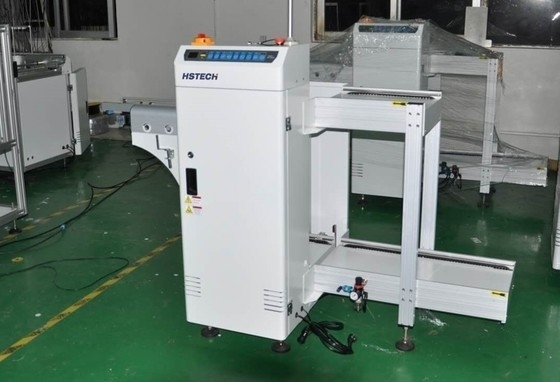

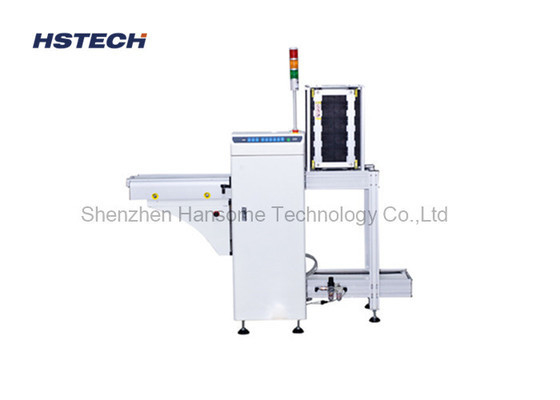

Mitsubishi PLC ZD Motor Driven 3 Magasines bouton LED PCB Lien de déchargement 330mm largeur HS-UD330 0

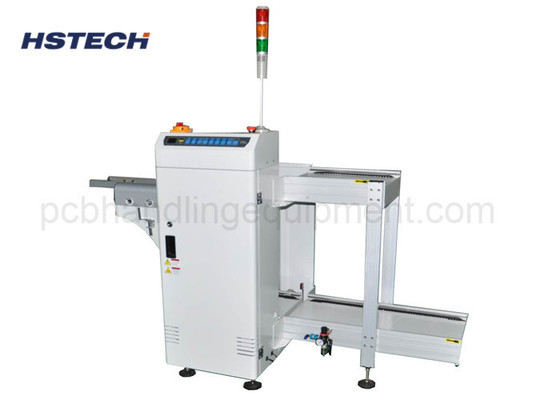

Mitsubishi PLC ZD Motor Driven 3 Magasines bouton LED PCB Lien de déchargement 330mm largeur HS-UD330 2
