Ligne de production SMT Bon / Pas Bon Magasin de séparation de la carte NG OK Déchargeur de PCB

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-NK250
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

NG OK Déchargeur

Carte PCB transportant la taille:

910±30mm

Dimension de carte PCB:

50*50~330*250mm

Énergie électrique:

AC220V, 50/60HZ

Quantité de magazine:

Magazines de chaque rail 2

Garantie:

1 année

Utilisation:

Chaîne de production de SMT, chaîne de montage de SMT

Condition:

nouveau

Détails d'emballage:

Emballages en bois, avec mousse

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

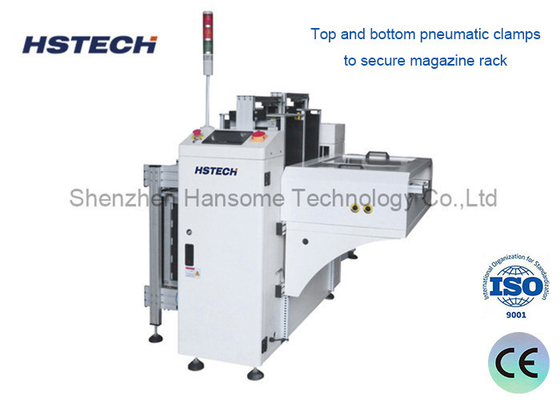

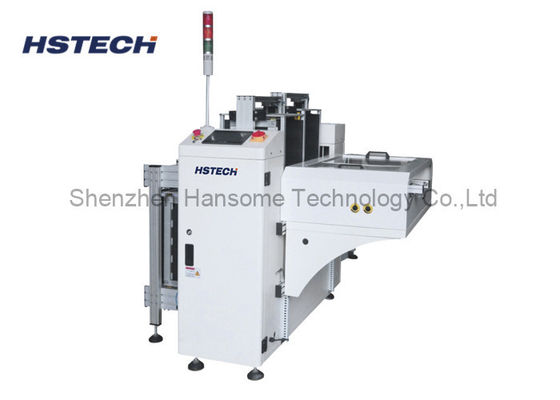

Ligne de production SMT Bon / pas bon carton Distributeur de magazine NG OK Déchargeur de PCB

Introduction au projet

Cette unité est utilisée après que l'AOI, en recevant le signal AOI en amont, collecte automatiquement les panneaux NG/OK séparément au chargeur correspondant.

Détails techniques

Fonction	Ramasser les panneaux NG/OK séparément en recevant le signal.
Hauteur du transport	910 ± 30 mm
Direction du transport	L~R, ou R~L
Temps de collecte du conseil	Chaque approximativement 6 secondes
Changement de revue au fil du temps	Environ 30 secondes.
Côté fixe de la voie	Côté avant
Côté opérationnel	Côté avant
Coiffure à bande	DSE
Épaisseur des PCB	Min 0,6 mm
Sélection du ton	1 à 4 ((de 10 mm d'écart)
Énergie électrique	220V,50/60Hz,± 10%
Le pouvoir	00,05 kW
Pression de l'air	4 à 6 bar
Consommation de l'air	Maximum de 15 L/min
Nombre de périodiques	Supérieur: 1 magazine, côté inférieur: 2 magazines
Signalisation	Le SMEMA
Les options	1, mode de contrôle à écran tactile. 2, réglage automatique de la largeur. 3, quantité de chargeurs selon les besoins du client.

Caractéristiques

1,Contrôle de programmation par PLC.

2, à l'aide de l'appareil de commande de la membrane LED

3, réglage de hauteur sélectionnable.

4, des pinces de niveau de basculement prévues pour l'alignement du chargeur.

5, la pression du poussoir pneumatique est réglée.

6, haut débit avec un temps de changement de chargeur court.

7, récupérer les panneaux NG/OK auprès d'AOI, stocker automatiquement les panneaux NG/OK.

8, interface de communication SMEMA standard.

Modèle

Modèle	HS-NK250	HS-NK330	HS-NK390	Le HS-NK460
Longueur efficace des PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Épaisseur des PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Taille du chargeur	355320563 mm	460400563	535460570 mm	535530570 mm
Dimension de la machine	195016001200 mm	Pour les véhicules à moteur à combustion	250018801200 mm	250021601200 mm
Le poids	220 kg ou plus	280 kg ou plus	340 kg	380 kg

Ligne de production SMT Bon / Pas Bon Magasin de séparation de la carte NG OK Déchargeur de PCB 0

Équipement de ligne de production SMT

1. machine SMT universelle: en utilisant le programme édité par l'appareil pour monter des composants sur des positions de pièces désignées,il peut être monté sur rouleau SOP 28 pin ou plus (y compris les composants pouvant être montés par des machines à grande vitesse)Les caractéristiques de cette machine sont une grande précision et diversité, mais sa vitesse d'installation est inférieure à celle des machines à grande vitesse.
2. Soudage par reflux: Utilisez la pâte de soudage SMT ou de la colle rouge pour régler une courbe de température appropriée pour compléter l'action de soudage entre la pâte de soudage et la pièce.
3Déchargement: la carte est chargée dans le chargeur par une voie de transfert.

Les étiquettes:

Ceinture de convoyeur ESD assure un transport sûr dans le déchargement de PCB pour le flux de processus de la ligne de production SMT
