| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le HS-SZ460 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 12 à 20 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Convoyeur de tour de carte PCB | Autre nom: | Machine de manipulation de rotation de panneau de carte PCB |
|---|---|---|---|
| Énergie: | AC100-230V, 50/60Hz | Contrôle: | PLC |
| Opération: | Bouton de LED | Signalisation: | SMEMA |

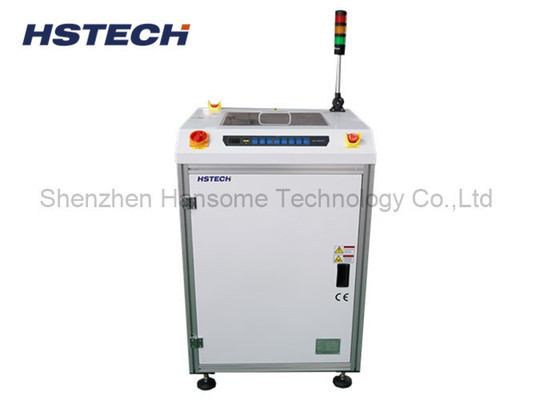

Commande à bouton LED doux Sécurité du côté supérieur Couverture transparente Machine de manipulation de carte de tournage PCB
Introduction au projet
Cette machine est utilisée dans la ligne de production SMT/PCBA pour tourner la direction du débit du PCB.
Caractéristiques

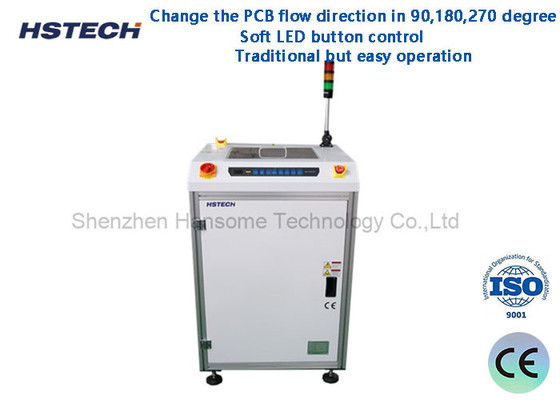

1, Modifier la direction du débit de PCB dans 90,180270 degrés.
2, sélection de rails fixes selon les exigences du client.
3, commande de bouton LED douce, fonctionnement traditionnel mais facile.
4, couverture transparente de sécurité du côté supérieur, l'opération peut regarder l'ensemble du processus de travail.
5La conception fermée avec limitateur de couple intégré assure un niveau de sécurité élevé.
6, Hiwin guide linéaire et vis de plomb pour faire une rotation lisse et précise.
7Réduire au minimum l'écart de transfert entre les convoyeurs.
8, les flux de trafic des PCB peuvent être personnalisés.
8, réglage de largeur lisse et parallèle ((vis de plomb).
9Compatible avec le SMEMA.
Spécification
| Nom du produit | Le convoyeur à rotation de PCB |
| Hauteur du transport | 910 ± 20 mm |
| Direction du transport | L~R, ou R~L |
| Temps de cycle | Environ 5 secondes. |
| Côté fixe de la voie | Côté avant |
| Énergie électrique | AC100-230V,50/60Hz,phase unique |
| Pression de l'air | 4 à 6 bar |
| Consommation de l'air | Maximum de 10 L/min |
| Épaisseur des PCB | Min 0,4 mm |
| Signalisation | Le SMEMA |
| Modèle | Le HS-SZ350 | Le HS-SZ460 |
| Longueur efficace des PCB | 50*50 à 450*350 mm | 50*50~550*460 mm |
| Dimension de la machine | 700*750*1200 mm | 840*890*1200 mm |
| Le poids | 150 kg ou plus | 180 kg |
