Machine de routeur de carte PCB Depaneling

Appareil d'alimentation du tiroir PCBA routeur Single Pindle Pin Board Séparateur

Nom De Marque:	HSTECH
Numéro De Modèle:	Le CM-610
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur de PCBA

Nourrissage:

Alimentation de tiroir

Plateforme de travail:

Double, boîte combinée en tant qu'une plate-forme

Fonction:

Séparation de panneau de goupille de PCBA

Matériel:

La feuille de matel

Couleur:

Orange, gris

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Description du produit

Appareil de séparation du routeur PCBA

Introduction au projet

UneMachine de routeur PCBAest un équipement spécialisé utilisé dans l'industrie de la fabrication d'électronique pour couper, tailler et façonner des assemblages de circuits imprimés (PCBA).Cette machine est essentielle dans la production de dispositifs électroniques, permettant aux fabricants de créer des formes précises et complexes à partir de PCB tout en assurant une qualité et une précision élevées.et avantages des routeurs PCBA.

Caractéristiques

1, Routeur PCB de type fraisage avec une grande précision et une grande propreté, double plateforme de travail parallèle et un seul pin.

2La plate-forme de type tiroir, à faible empreinte, est conçue pour éviter la pollution des salles de nettoyage.

3, la collecte de poussière du côté supérieur avec une efficacité supérieure à celle du côté inférieur, et un bruit moindre.

4, conception à double plateforme, facile à utiliser et à entretenir.

5, Application pour 350*350mm pcba, plus grande taille peut être personnalisée.

6, Mise à niveau avec robot pour réaliser la fonction en ligne.

Spécification

Modèle	Le CM-610	CM-610 max
Taille maximale du PCB	Pour les appareils à moteur	Pour les véhicules à moteur
Taille minimale des PCB	5x5 mm

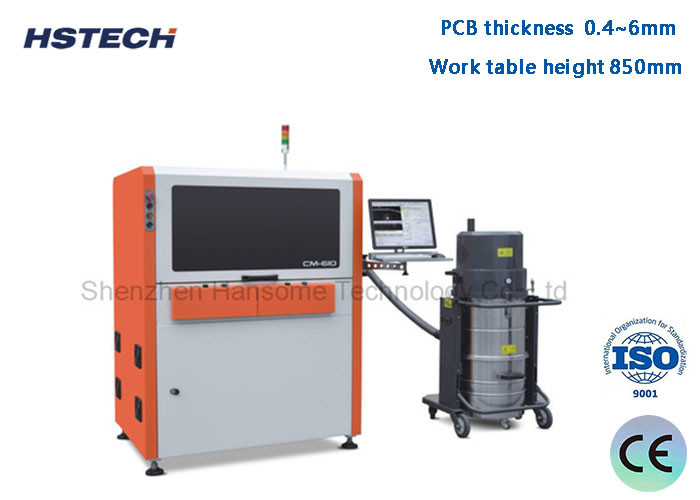

Épaisseur des PCB	0.4 à 6 mm
Hauteur de la table de travail	850 mm
Mode de chargement	Nourrissage manuel et relâchement
Positionnement des PCB	Dentelle ou carreaux magnétiques
Fuseau de coupe/vitesse	Sycotec, fabriqué en Allemagne, 5000 à 60000 tours par minute
Type de refroidissement	Type auto-refroidi
Inspection des couteaux de rupture	- Oui, oui.
Vitesse de coupe	1 à 100 mm/s
Précision de coupe	± 0,05 mm
Kit de fraisage	φ0,8 ~ φ3,0 rotation à droite, acier à tungstène à charpente
Précision de positionnement répétée	± 0,02 mm
Vitesse de déplacement coordonnée	1000 mm/s
Programmer les procédures	Importer ou éditer des dessins GERBER via un système visuel
Alimentation en air	5 à 8 kg/cm3
Énergie électrique	AC380V±5%, 50/60Hz, 3 kW
Dimension de la machine	125010001650 mm	135011001650
Poids de la machine	Environ 900 kg

Dimension de la machine

Drawer Feeding PCB Router Machine Auto Depaneling PCBA Cutting Machine PCBA Router Machine 0

Détails de la machine

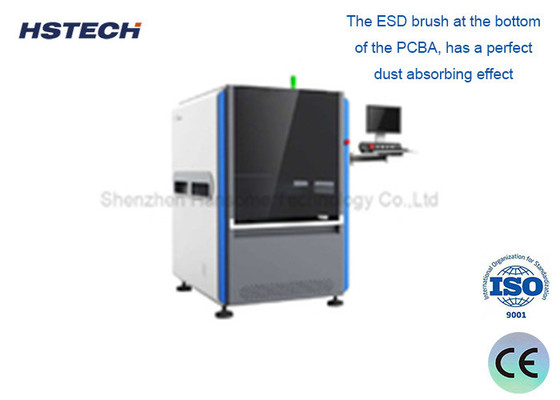

Super Vision System ((Équipé d'une caméra d'imagerie industrielle allemande et d'un objectif Moritex de marque japonaise), et d'un dispositif de collecte de poussière ESD sur le dessus du pinceau.

Drawer Feeding PCB Router Machine Auto Depaneling PCBA Cutting Machine PCBA Router Machine 1

Système de coupe intégré (coupe à l'aide d'une trémie ou d'un doigt magnétique) et code PIN du doigt magnétique (conception brevetée)

Drawer Feeding PCB Router Machine Auto Depaneling PCBA Cutting Machine PCBA Router Machine 2

Système de coupe fiable ((Utilisez la broche allemande Sycotec et l'inversion de fréquence), système Win7/Win10 version anglaise.

Drawer Feeding PCB Router Machine Auto Depaneling PCBA Cutting Machine PCBA Router Machine 3
