Machine de routeur de carte PCB Depaneling

Guide Hiwin 6000 tours par minute Servo moteur PCBA routeur machine routeur PCB automatique

Nom De Marque:	HSTECH
Numéro De Modèle:	RM-560
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T / T, Western Union,
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom de produit:

Machine de routeur de PCBA

Autre nom:

Routeur automatique de carte PCB

Plate-forme:

Double

Fuseau de routage:

6000 tr / min

Guide:

Hiwin

Moteur:

Servomoteur

Tension:

AC380V 50Hz

Garantie:

1 an

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Description du produit

Guide Hiwin 6000 tours par minute Servo moteur PCBA routeur machine routeur PCB automatique

Introduction de la machine:

Cette machine de routage automatique de circuits imprimés utilisant une broche de routage à grande vitesse, équipée d'une double plate-forme, entraînée par un servo-moteur à 4 axes, la broche se déplaçant selon la programmation prédéfinie,une couche d'unité de mesure de l'échantillon,, planches courbes et autres planches de forme irrégulière.

Le système d'exploitation de la fenêtre d'utilisation de la machine, la détection CCD de la voie de séparation, peut vérifier le processus de séparation à tout moment.

Principales caractéristiques:

Fuseau de routage à grande vitesse, 6000 tours par minute.
Fonctionnement de Windows, localisation manuelle ou importation de fichiers.
Détection par CCD.
Collecteur de poussière interne inclus.
Convient pour la séparation de la carte FPC, de la carte en aluminium, du FR4, etc.
Principalement utilisé pour séparer la planche connectée à l'emboutissage, la planche courbe, au lieu de la planche en V traditionnelle.

- Pour les produits:

Modèle	RM-560
La structure	Spindle unique, double plateforme de travail
Taille de la machine ((mm)	100012001550
Poids brut	700 kg
Taille du dépoussiéreur ((mm)	6256001600
Méthode de collecte des poussières	Collecte du fond
Taille de la plateforme de travail	300*400 mm
Type de conduite sur plateforme	Plateforme rotative double, découpeuse de précision avec moteur à onduleur en 3 phases
Système de conduite	Axe X/Y/Z entraîné par un servomoteur,axe W entraîné par un onduleur de fréquence à moteur triphasé
Fuseau de routage	6 000 tours par minute
Vitesse de coupe	1 à 100 mm/s
Précision de coupe	± 0,05 mm
Précision de répétition	± 0,02 mm
Vitesse de déplacement de l'axe	800 mm/s
Système à axe Z	À vis, double guide
Kit de routeur	Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc
Contrôle de la durée de vie des outils	Contrôle des programmes logiciels
Fonction de protection active	Rideau léger de sécurité
Porte de sécurité	Porte manuelle
Alarme d'erreur	- Oui, oui.
Méthode du programme	Autoprogramme, caméra contrôlée par clavier et souris

Détails de la machine:

Fuseau de routage à grande vitesse et collecteur de poussière interne

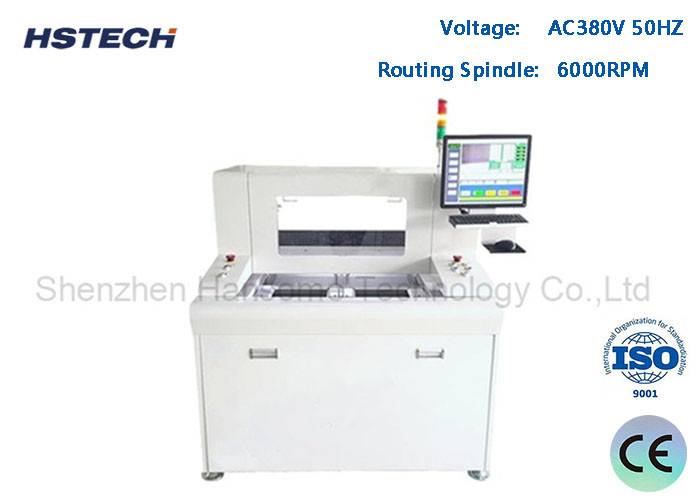

Guide Hiwin 6000 tours par minute Servo moteur PCBA routeur machine routeur PCB automatique 0

Système d'exploitation Windows7/10 version anglaise, simple à déboguer et à utiliser.

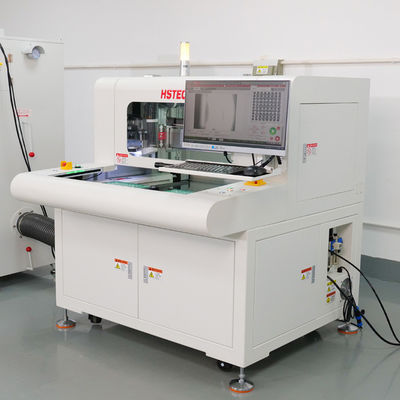

Guide Hiwin 6000 tours par minute Servo moteur PCBA routeur machine routeur PCB automatique 1

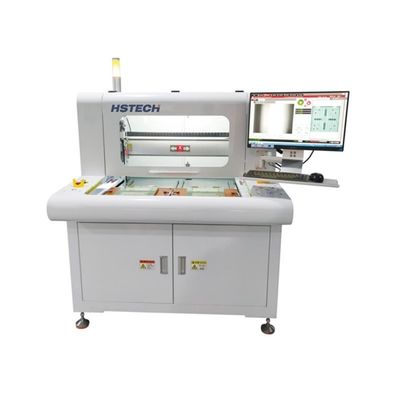

Guide Hiwin 6000 tours par minute Servo moteur PCBA routeur machine routeur PCB automatique 2

Guide Hiwin 6000 tours par minute Servo moteur PCBA routeur machine routeur PCB automatique 3
