Machine de traitement des cartes SMT pour PCB avec PLC Panasonic, ventilateur, FIFO LIFO

Machine de traitement des cartes SMT pour PCB avec PLC Panasonic, ventilateur, FIFO LIFO

Introduction au projet

Cette machine tampon PCB est un équipement de tampon de carte intelligente, il a 25 couches pour stocker les PCB, chaque couche a son individuel

signal, et chaque couche a nommé un numéro, lorsque la machine en aval donner le signal au numéro de couche, le tampon acceptera le

Les signaux donnent des ordres à la couche, puis sélectionnent et transportent automatiquement les PCB vers la machine en aval.

Caractéristiques

1, le contrôle PLC de Panasonic.

2, le panneau de commande à écran tactile intelligent.

3,Avec fonction FIFO et By-pass, ou coupé à plusieurs fonctions.

4, utilisant un servo-moteur pour un positionnement précis.

5, Hiwin conduit la vis pour régler la largeur, douce et stable.

6, dispositif de levage de chargeur lisse, servomoteur de précision.

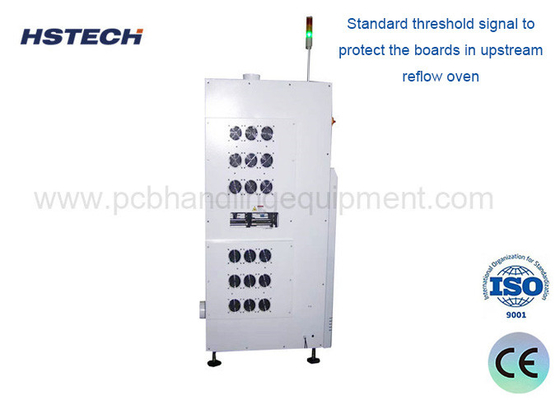

7, ventilateur et port d'échappement optionnels pour la dissipation de chaleur.

8Interface de fonctionnement en anglais.

9, toute la machine est de petit volume, ne prendra pas beaucoup d'espace d'usine.

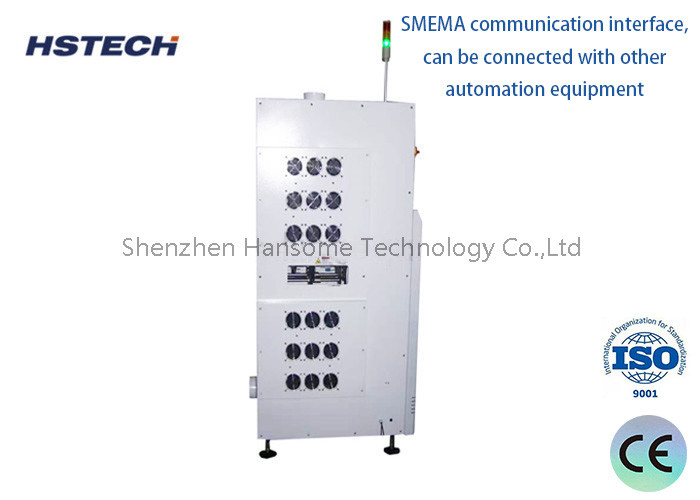

10L'interface de communication SMEMA peut être connectée à d'autres équipements d'automatisation.

11, affichage LED à trois couleurs pour l'état de la machine.

Spécification

Équipement de ligne de production SMT

1. machine SMT universelle: en utilisant le programme édité par l'appareil pour monter des composants sur des positions de pièces désignées,il peut être monté sur rouleau SOP 28 pin ou plus (y compris les composants pouvant être montés par des machines à grande vitesse)Les caractéristiques de cette machine sont une grande précision et diversité, mais sa vitesse d'installation est inférieure à celle des machines à grande vitesse.
2. Soudage par reflux: Utilisez la pâte de soudage SMT ou de la colle rouge pour régler une courbe de température appropriée pour compléter l'action de soudage entre la pâte de soudage et la pièce.
3Déchargement: la carte est chargée dans le chargeur par une voie de transfert.
4Instrument d'inspection optique: l'inspection optique automatique est un dispositif basé sur des principes optiques pour détecter les défauts courants rencontrés dans la production de soudage.L'AOI est une nouvelle technologie de test qui n'est apparue que ces dernières années., mais s'est développée rapidement. Actuellement, de nombreux fabricants ont lancé des équipements de test AOI. Lors de l'exécution de la détection automatique, la machine scanne automatiquement le PCB à travers une caméra,Il collecte des images., compare les joints de soudure testés avec des paramètres qualifiés dans la base de données, traite les images, vérifie les défauts sur le PCB,et affiche/marque les défauts à l'aide d'un affichage ou d'un marqueur automatique pour le personnel de maintenance à réparer.
