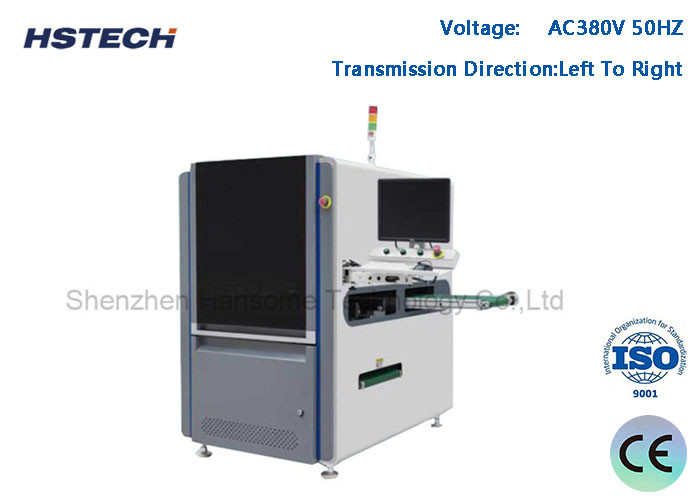

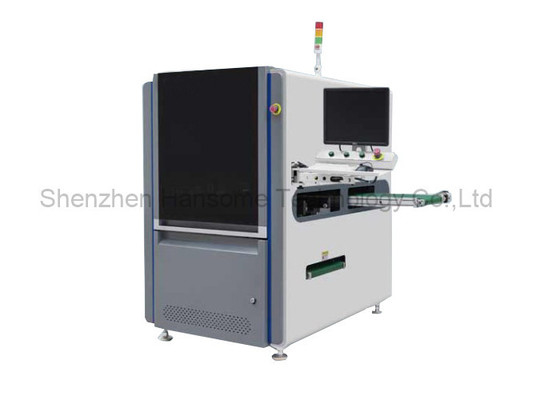

Machine de routeur PCBA en ligne de ceinture ESD de gauche à droite avec SMEMA

Machine de routeur PCBA en ligne de ceinture ESD de gauche à droite avec SMEMA

Introduction:

Cette machine est un système de routeur en ligne entièrement automatique, avec chargeur et déchargeur pour la ligne d'essai ATE, broche à grande vitesse, faible force de contrainte pour couper le PCBA et assurer la précision et la clarté.

Caractéristiques:

1, Utilisez l'Allemagne Sycotec Spinde, Max 1000000 RPM et fonction de commutation automatique de l'outillage.
2"La brosse ESD au bas du PCBA, a un effet d'absorption de poussière parfait.
3, Excellent système de CCD avec caméra d'imagerie, lentille Moritex et source lumineuse de niveau de mesure, pour soutenir l'étalonnage, la compensation et le positionnement de la machine,avec une grande stabilité et une capacité anti-trouble.
4, une solution de routage sans Jig parfaite, prise en charge de la taille du PCB 20*20~350*350mm, et un dispositif de récupération peut réaliser un retrait et une installation rapides, une fiabilité élevée et un faible coût.
5, répertoire d'outils standard avec trois types d'outils 3.175,chacun avec 10 pièces à l'intérieur.
6, Solution de déchargement1: Le PCBA, après coupure, sera placé sur la courroie ESD, puis introduit dans la chaîne d'essai ou d'assemblage.Solution de déchargement 2: Avec l'unité de déchargement par lots, la pince palsera le plateau.

7, La fraiseuse est entraînée par une broche à grande vitesse avec les avantages d'une force de coupe réduite, d'une grande précision, d'un faible bruit et est adaptée à toutes les formes de PCBA, comme les circuits arrondis, les lignes droites, les types L ou U,des carrés et des formes d'arcs.
8, système Win7/Win10 version anglaise

Les spécifications:

Taille de la machine

Détails

1, Changement automatique d'outil de coupe 2, Détection de couteau cassé 3, Mode de production automatique

4, fonction statistique du RPC et système ERP de correspondance

5, Optionnel pour le collecteur de poussière sous vide résistant aux explosions et le moniteur de volume d'air

Parfait système de routage PCBA sans Jig pour fixer la carte, supporter 20x20 ~ 350x350mm taille de PCB, et le dispositif de ramassage peut réaliser

rapidement enlevé et installé, fiable et peu coûteux.

Déchargement en ligne de la ceinture ESD

Solution de déchargement 1: après séparation, le PCBA est placé sur la courroie ESD, puis introduit dans la chaîne d'essai/assemblage.

Solution de déchargement 2: avec l'unité de déchargement par lots ARM710-1, la pince est fixée au plateau de l'ARM710.
