Détails des produits

À la maison Produits

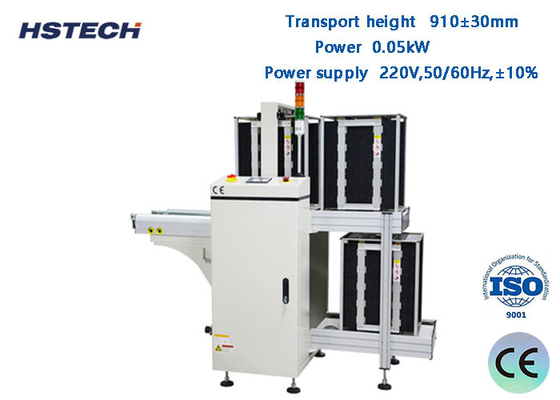

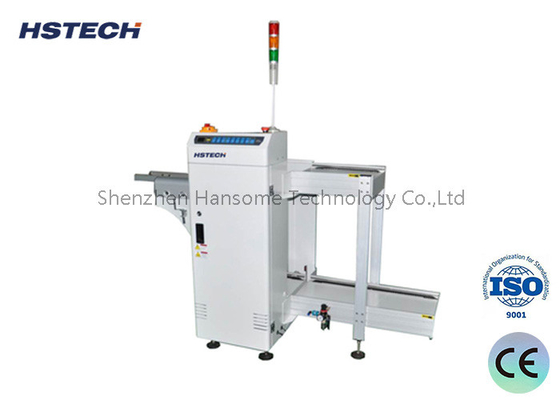

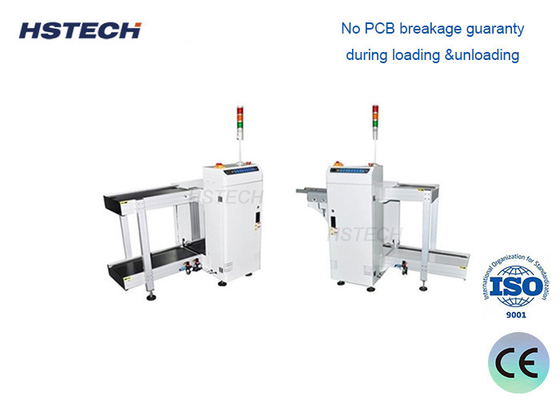

Contrôle à écran tactile Chaque rail 2 magazines PCB NG OK Déchargeur pour la ligne SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-NK250
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom de produit:

NG OK Déchargeur

Carte PCB transportant la taille:

910±30mm

Dimension de carte PCB:

50*50~330*250mm

Alimentation électrique:

AC220V, 50/60HZ

Quantité de magazine:

Magazines de chaque rail 2

Garantie:

1 an

Usage:

Chaîne de production de SMT, chaîne de montage de SMT

Condition:

Nouveau

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Contrôle Écran Tactile Chaque Rail 2 Chargeurs PCB NG OK Déchargeur

Introduction :

Le déchargeur de PCB est un dispositif automatisé situé à l'extrémité de la chaîne de production SMT (Surface Mount Technology). Il est utilisé pour décharger en toute sécurité les cartes PCB qui ont été patchées, soudées et testées de la bande transporteuse ou du support, et les empiler par catégories ou les transférer vers l'étape suivante. Il est largement utilisé dans la fabrication électronique, l'électronique automobile, l'électronique grand public et d'autres domaines pour améliorer l'efficacité de la production et réduire l'intervention manuelle.

Détails techniques :

Fonction	Collecter les cartes NG/OK séparément en recevant le signal.
Hauteur de transport	910±30mm
Direction de transport	G~D, ou D~G
Temps de collecte des cartes	Environ 6 secondes chacune
Temps de changement de chargeur	Environ 30 secondes
Côté fixe de la piste	Face avant
Côté opération	Face avant
Bande transporteuse	ESD
Épaisseur du PCB	Min 0,6 mm
Sélection du pas	1-4 (pas de 10 mm)
Alimentation	220V, 50/60Hz, ±10%
Puissance	0,05kW
Pression d'air	4-6 bars
Consommation d'air	Max 15L/min
Nombre de chargeurs	Supérieur : 1 chargeur, côté inférieur : 2 chargeurs
Signal	SMEMA
Options	1, Mode de contrôle par écran tactile. 2, Réglage automatique de la largeur. 3, Quantité de chargeurs selon les exigences du client.

Caractéristiques

Contrôle de programmation PLC.
Utilisation conviviale du panneau de commande à membrane LED « soft touch »
Réglage du pas sélectionnable.
Pinces de niveau basculantes fournies pour l'alignement du chargeur.
Pression du poussoir pneumatique régulée.
Haut débit avec un court temps de changement de chargeur.
Collecte des cartes NG/OK à partir de l'AOI, stockage automatique des cartes NG/OK.
Interface de communication SMEMA standard.

Modèle :

Modèle	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Longueur efficace du PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Épaisseur du PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Taille du chargeur	355320563mm	460400563	535460570mm	535530570mm
Dimensions de la machine	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Poids	220kg	280kg	340kg	380kg

À propos de l'emballage

Les étiquettes:

Contrôle PLC à haut débit NG OK Déchargeur de PCB, collection de 6s, changement de revue de 30s, 1-4 Pitch, puissance de 0,05 kW
