Machine de routeur de carte PCB Depaneling

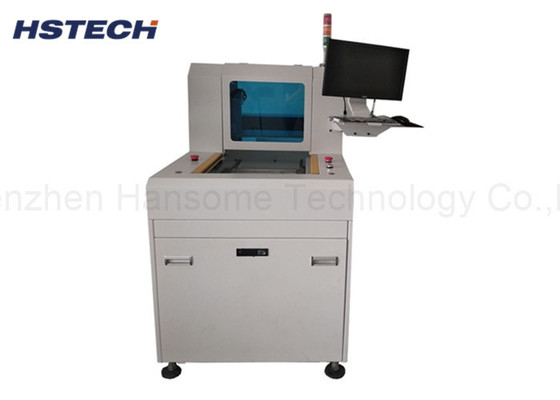

Machine de routeur de dépannage de PCB automatique à plateforme unique

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F318
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routage PCBA à plateforme unique

Plateforme:

Unique

Kit de routage:

Coupeuse de fraisage

Plateforme de travail:

350*400 mm

Moteur entraîné:

Servo moteur

Voltage:

Pour les appareils à commande numérique

Dimension de la machine:

Pour les produits de base, le taux de conversion est de 0,8%.

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

20 ensembles par mois

Description du produit

Machine de routage de dépannage de PCB automatique à piqûre de rat de petite taille

Introduction de la machine

Cette machine de routeur de circuits imprimés automatique à plateforme unique est un routeur de circuits imprimés rentable, de petite taille, économisant beaucoup de place, adapté aux petites usines.

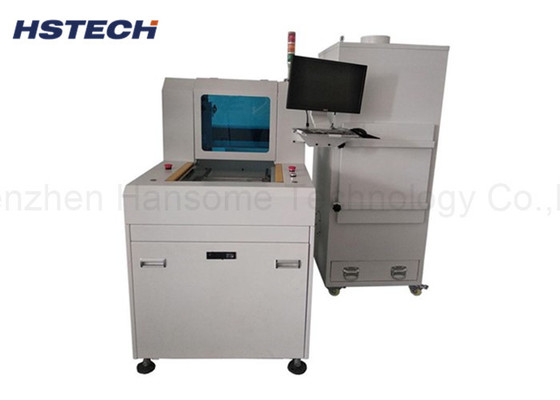

Cette machine possède toutes les fonctions, et est également équipée d'un dépoussiéreur.

Principe de fonctionnement

Utilisez le PC pour programmer, et la fraiseuse à grande vitesse fonctionne selon les programmes.

Avantages par rapport au séparateur de PCB traditionnel

1, bien protégé les PCB, éviter la rupture de l'étain et les dommages au composant causés par le pliage manuel.

2, ultra basse contrainte de force, évite la contrainte produite mécaniquement en utilisant le poinçonnage ou la flexion.

3, Convient pour couper toutes sortes de panneaux PCB courbes.

Principales caractéristiques

1, max. 40000 tours par minute fuseau de routage à grande vitesse.
2, chinois et anglais panneau de commande de sélection de langue d'opération.

3, fonctionnement de Windows, localisation manuelle ou importation de fichiers.
4, détection par CCD.
5, y compris le dépoussiéreur externe.

6, Convient pour séparer toutes sortes de PCB courbes.

Séparation

Modèle	REM-F318
La structure	Une seule broche, une seule plateforme
Taille de la machine ((mm)	7408351240 mm
Poids brut	550 kg ou plus
Taille du dépoussiéreur ((mm)	7006001200 mm
Méthode de collecte des poussières	Collecte du fond
Taille de la plateforme de travail	350*400 mm
Positionnement des PCB	Appareils, pouces fonctionnels
Système de conduite	Axe X/Y/Z entraîné par un servomoteur,axe W entraîné par un onduleur de fréquence à moteur triphasé
Fuseau de routage	Pour les véhicules à moteur à combustion
Vitesse de coupe	1 à 100 mm/s
Précision de coupe	± 0,05 mm
Précision de répétition	± 0,02 mm
Vitesse de déplacement de l'axe	800 mm/s
Système à axe Z	À vis, double guide
Kit de routeur	Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc
Contrôle de la durée de vie des outils	Contrôle des programmes logiciels
Collecteur de poussière	2.2Kw,380V
Pression de l'air dans le dépoussiéreur	4 à 6 kg/cm3
La programmation	Programmes en ligne
Fonction d'édition	Ligne droite, ligne courbe, cercle, arc
Porte de sécurité	Porte manuelle
Alarme d'erreur	- Oui, oui.
Méthode du programme	Autoprogramme, caméra contrôlée par clavier et souris

Spécification du collecteur de poussière

Taille	7006001200 mm
Le pouvoir	2.2 kW, 3 ch, AC380V
Le bruit	Pour les appareils de surveillance
Taille d'entrée/sortie d'air	6 pouces 8 pouces
Fil électrique	5 fois 2.5²
Filtreur	16 pièces

Détails de la machine

Machine de routeur de dépannage de PCB automatique à plateforme unique 0
