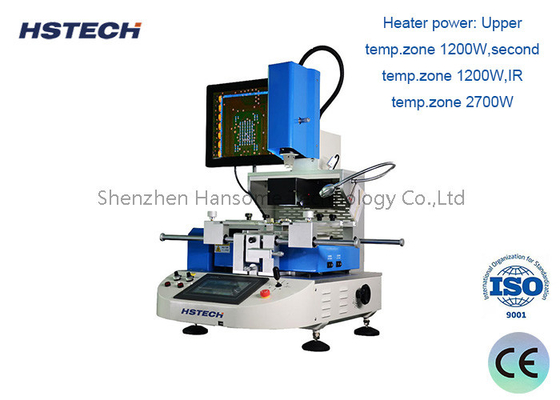

Système avancé d'alignement des couleurs du moteur pas à pas CCD pour la station de manutention de téléphones mobiles BGA

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-700
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Station de retouche de téléphones mobiles BGA

Garantie:

1 année

Contrôle:

Écran tactile

PLC:

Mitsubishi

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliages d'aluminium

Condition:

nouveau

Épaisseur:

0.3 à 5 mm

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

argenté

Système de contrôle:

PLC

Produit d'origine:

Disponible

Puissance totale:

2600w

Énergie électrique:

Pour les appareils électroniques

Pression de l'air:

4-6 bars

Montage de l'exactitude:

± 0,01 mm

Le type:

Automatique

Le poids:

30 kg ou plus

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Système d'alignement des couleurs CCD

Spécification

Station de retouche BGA pour téléphone portable	Modèle:HS-700
Énergie	AC 100V / 220V ± 10% 50/60Hz
Puissance totale	2600 W
Puissance de chauffage	Chauffeur supérieur 1200W (maximum), chauffeur inférieur 1200W (maximum)
Matériau électrique	Moteur de conduite + contrôleur de température intelligent + écran tactile couleur
Régulation de la température	capteur K de haute précision + commande en boucle fermée + contrôleur de température indépendant (la précision peut atteindre ±1°C)
Capteur	1 pièces
Comment localiser	Support de PCB en forme de V + fixation universelle externe + lumière laser pour le centralisation et le positionnement
Dimension globale	L450mmW470mmH670mm
Taille des PCB	Maximum 140 mm160 mm Minimum 5 mm5 mm
Taille BGA	Maximum 50 mm50 mm Minimum 1 mm1 mm
Épaisseur du PCB applicable	0.3 à 5 mm
Précision de montage	± 0,01 mm
Poids de la machine	30 kilos
Poids des copeaux de montage	150 g
Mode de fonctionnement	Cinquième: semi-automatique/manuel/enlèvement/monture/soudure
Utilisation Réparation	puces / carte mère de téléphone, etc.

Caractéristiques

1. 5 modes de travail

2Moniteur LCD de 15'HD

3Écran tactile couleur 7'HD

4. moteur pas à pas

5Système d'alignement optique de couleur CCD

6.Précision de température à ±1°C

7.Précision de montage à ±0,01 mm

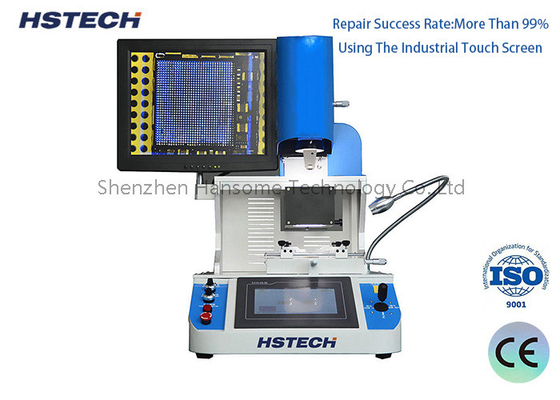

8. Taux de réussite de la réparation: 99% +

9- Recherche et développement indépendants de contrôle à puce unique

Système d'alignement optique de précision

Utilisant un système d'alignement optique à haute définition et réglable en CCD, faisceau divisé, amplification, diminution,réglage fin et mise au point automatique avec la fonction de résolution automatique d'aberration de couleur et réglage de luminosité, contraste d'image réglable; équipé d'un moniteur LCD haute définition de 15

Système d'exploitation multifonctionnel et humanisé

1. adoption de l'interface homme-machine HD tactile; tête de chauffage supérieure et tête de montage conçues 2 en 1;fournissant de nombreux types d'alliage de titane BGA tuyere peut être tourné à 360 degrés pour une installation facile et le remplacement.

2. X, Y et R angle adopté micromètre réglage fin, précision de localisation, la précision peut atteindre ± 0,01 mm.

Fonction supérieure de protection de la sécurité

Avec la fonction d'alarme, après le soudage BGA, la machine peut s'alarmer d'elle-même.Paramètre de température avec protection par mot de passe pour empêcher toute modification.
