Machine de routeur de carte PCB Depaneling

Machine de découpe de circuits imprimés à double plateforme avec une précision de répétition de ±0,01 mm et une plateforme de travail de 300*350 mm

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F550
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Union occidentale
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur PCBA hors ligne

plate-forme:

Double

Plate-forme de travail:

300*350mm

Précision de répétition:

± 0,01

Précision de coupe:

± 0.03

Dimensions de la machine:

1200*1050*1440mm (L*W*H)

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

20 ensembles par mois

Mettre en évidence:

Machine à routeur à double plateforme PCB

Machine de découpe de circuits imprimés avec une précision de répétition de ±0

01 mm

Description du produit

Machine de découpe de circuits imprimés RM-F328 avec double plateforme

Machine de découpe de circuits imprimés à haute vitesse pour lignes de production SMT, dotée d'une configuration à double plateforme pour un dépanelage précis et efficace.

Présentation de la machine

Les machines de dépanelage de circuits imprimés, également appelées systèmes de séparation, séparent les assemblages de circuits imprimés de grands panneaux fabriqués en unités de circuits imprimés individuelles. Ces machines rationalisent les processus de production, réduisent le risque d'endommagement des composants et garantissent une séparation nette et précise.

Spécifications techniques

Modèle	RM-F328
Structure	Broche unique, double plateforme
Longueur de coupe effective	300 × 350 mm
Types de coupe	Ligne droite, arc, circulaire
Vitesse de déplacement	Axes X/Y : 1000 mm/s, Axe Z : 500 mm/s
Méthode de dépoussiérage	Collecte supérieure
Vitesse de la broche	40 000 - 60 000 tr/min
Broche de fraisage	Maximum 60 000 tr/min
Vitesse de coupe	1-100 mm/s réglable
Précision de coupe	±0,03 mm
Précision de répétition	±0,01 mm
Programmation	CCD couleur
Connexion externe	USB
Kit de fraisage	Fraiseuse, φ0,8-φ3,0 Rotation gauche, Acier tungstène de queue
Alimentation	380V
Puissance de la machine	2000W
Taille du dépoussiéreur	600 × 470 × 730 mm
Puissance du dépoussiéreur	2,2 kW, 380V
Pression d'air du dépoussiéreur	4-6 KG/cm³
Porte de sécurité	Porte manuelle
Alarme d'erreur	Oui
Méthode de programmation	Auto-programmation, caméra contrôlée par clavier et souris

Caractéristiques principales

Conception à double plateforme pour un fonctionnement continu
Coupe de haute précision avec une précision de ±0,03 mm
Capacités de coupe polyvalentes pour les lignes droites, les arcs et les cercles
Système de dépoussiérage intégré
Programmation CCD avancée avec contrôle par caméra
Fonctionnement à haute vitesse avec déplacement rapide des axes

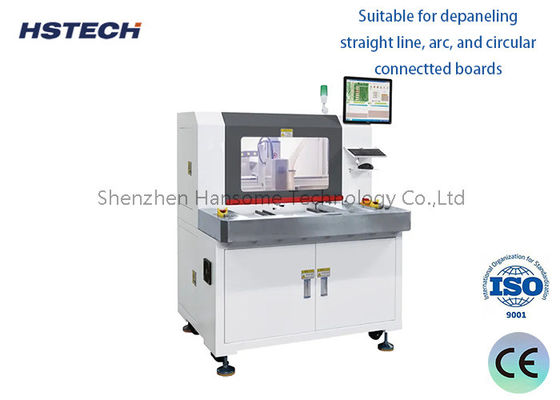

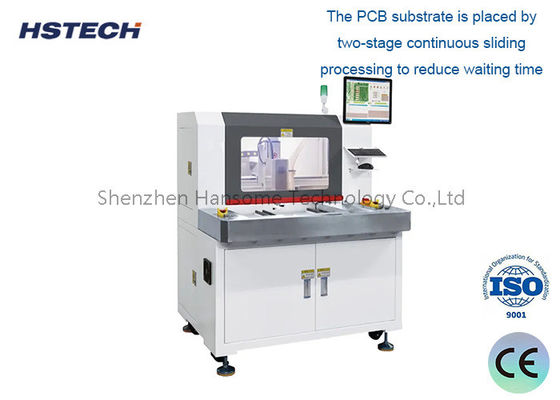

Image de la machine
