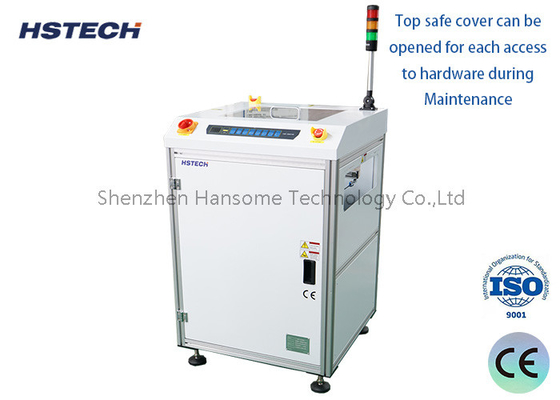

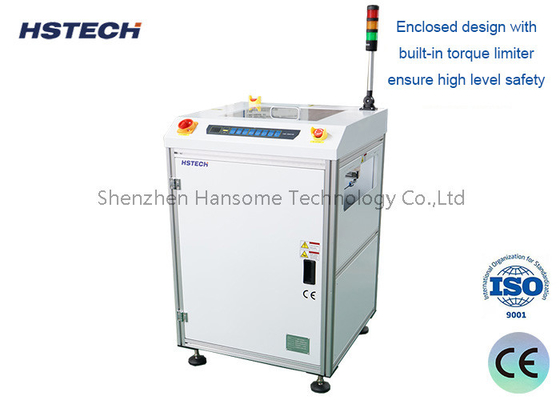

Équipement de traitement de PCB à 90 degrés avancé pour changer la direction du débit dans la production SMT

Équipement de traitement de PCB à 90 degrés avancé pour changer la direction du débit dans la production SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-SZ350
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Le convoyeur à rotation de PCB

Dimension appropriée de carte PCB:

50*50~450*350mm

Énergie électrique:

AC100-230V, 50/60Hz

PLC:

Mitsubishi

Capteur:

MALADE

Contol:

Bouton de LED

Degré de tour:

90 degrés, 180degree, 270degree

Signalisation:

Le SMEMA

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Équipement de traitement de PCB à 90 degrés avancé pour changer la direction du débit dans la production SMT

Introduction au projet

Cette machine est utilisée pour changer la direction du débit des PCB dans la ligne de production SMT.

Caractéristiques

1.Forme de boîte entièrement fermée.
2Les mouvements de rotation et de translation sont lisses, doux et précis.
3.Xinjie contrôle PLC, affichage de contrôle écran tactile panneau de commande.
4- Dans le sens des aiguilles d'une montre, tournez-vous de 90°.
5.Utilisé principalement pour changer la direction de la carte PCB au bout de la ligne de production SMT pour changer la direction du débit.
6Un ensemble de boîtes de commande électrique.

Spécification

Nom du produit	Le convoyeur à rotation de PCB
Hauteur du transport	910 ± 20 mm
Direction du transport	L~R, ou R~L
Temps de cycle	Environ 5 secondes.
Côté fixe de la voie	Côté avant
Énergie électrique	AC100-230V,50/60Hz,phase unique
Pression de l'air	4 à 6 bar
Consommation de l'air	Maximum de 10 L/min
Épaisseur des PCB	Min 0,4 mm
Signalisation	Le SMEMA

Modèle	HS-SZ350	Le HS-SZ460
Longueur efficace des PCB	5050 à 450350 mm	5050~550460 mm
Dimension de la machine	7007501200 mm	8408901200 mm
Le poids	150 kg ou plus	180 kg
