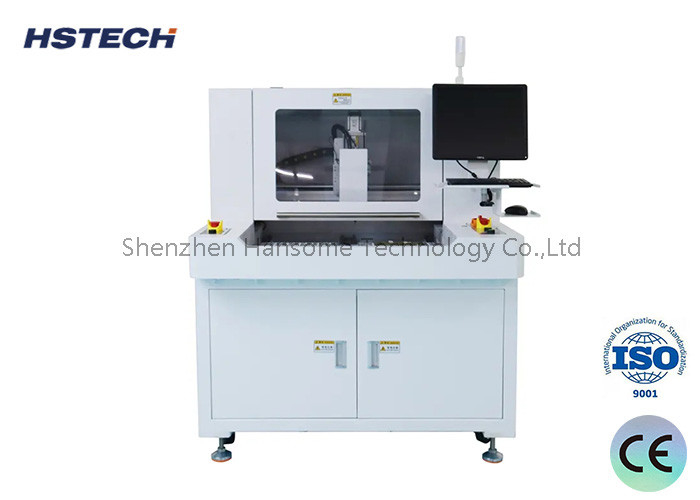

Machine de routeur de carte PCB Depaneling

Machine de routage de PCB de haute précision pour cartes droites et circulaires

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F550
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur PCBA hors ligne

Plateforme:

Le double.

Plateforme de travail:

300*350mm

Précision de répétition:

± 0.01

Précision de coupe:

± 0.03

Dimension de la machine:

1200*1050*1440mm (L*W*H)

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

20 ensembles par mois

Description du produit

Électronique Splitter Depanelizer séparateur de panneau de PCB routeur de routage

Introduction de la machine

Cette machine RM-F550 est un routeur nouvellement développé. Elle est utilisée pour démonter l'ensemble de la carte de circuit imprimé (PCBA) en une seule carte PCBA.Cette machine utilise une plate-forme très stable pour assurer la précision de travail, avec une plate-forme de 300 * 350 mm.
Cette machine offre une programmation "visualisation" conviviale, permettant une programmation en ligne rapide et précise,et peut également détecter le processus de déchargement de la carte.

Principales caractéristiques

1. Pour fournir aux clients des équipements industriels de haute performance, stables et sûrs, en utilisant des guides linéaires de haute précision, des cartes de contrôle et des servo-moteurs
2Le contrôle de mouvement à 4 axes est basé sur un alignement secondaire CCD haute résolution et adopte des plates-formes doubles pour améliorer l'efficacité de la production.
3. fuseau de fil de marque allemande, avec une vitesse de 40000 à 60000 tr/min.
4La direction de la marque Taiwan Sea Temperature assure la précision et la fluidité des systèmes mobiles.
5Après avoir coupé une certaine distance, l'outil s'élève et tombe automatiquement à la position d'une autre lame non coupée.

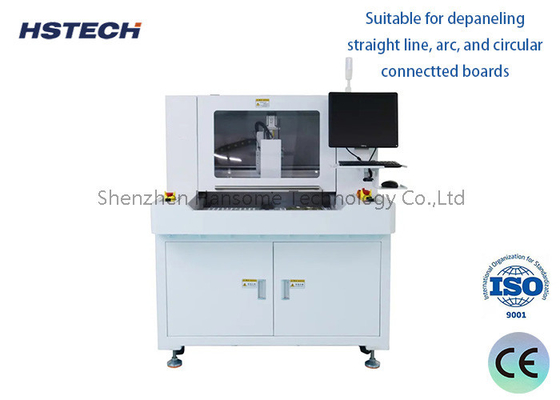

6. Convient pour le démontage de plaques de connexion droites, circulaires et circulaires.
7Le substrat de PCB est placé à l'aide d'un processus de glissement continu en deux étapes pour réduire le temps d'attente et augmenter la production.

Séparation

Modèle	REM-F328
La structure	Spindle unique, double plateforme
Longueur de coupe efficace	300*350 mm
Des types de coupe	Ligne droite, arc, circulaire
Vitesse de déplacement	L'axe X/Y est 1000 mm/s, l'axe Z est 500 mm/s.
Méthode de collecte des poussières	Réservoir supérieur
Le moulin à rouleaux	Pour les véhicules à moteur électrique
Fuseau de routage	Pour les véhicules à moteur à combustion
Vitesse de coupe	Réglage de 1 à 100 mm/s
Précision de coupe	± 0,03 mm
Précision de répétition	± 0,01 mm
La programmation	CCD coloré
Connexion externe	USB
Kit de routeur	Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc
Énergie électrique	Pour les appareils électroniques
Puissance de la machine	Pour les appareils électriques
Taille du dépoussiéreur	600470730 mm
Puissance du capteur de poussière	2.2Kw,380V
Pression de l'air dans le dépoussiéreur	4 à 6 kg/cm3
Porte de sécurité	Porte manuelle
Alarme d'erreur	- Oui, oui.
Méthode du programme	Autoprogramme, caméra contrôlée par clavier et souris

Détails de la machine

Machine de routage de PCB de haute précision pour cartes droites et circulaires 0
