Machine de routeur de carte PCB Depaneling

Machine de routage PCBA hors ligne

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-RM-F550
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routeur PCBA hors ligne

Garantie:

1 année

Contrôle:

Écran tactile

Marque du relais:

- Je ne sais pas.

Commutateur optoélectronique:

OMRON

Matériel:

Alliage d'aluminium

Condition:

Nouveau

Signalisation:

Le SMEMA

Application du projet:

Assemblée électronique

Couleur:

Pour les pièces détachées

Système de contrôle:

PLC

Produit d'origine:

Disponible

Consommation d'électricité:

200 W

Le type:

Automatique

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

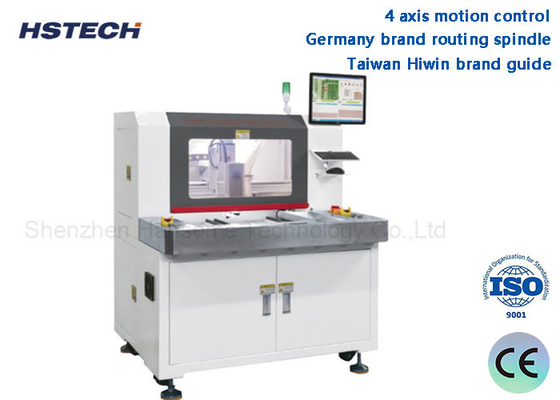

Routeur d'usinage de marque allemande haute performance et haute stabilité, contrôle de mouvement à 4 axes, routeur PCBA hors ligne

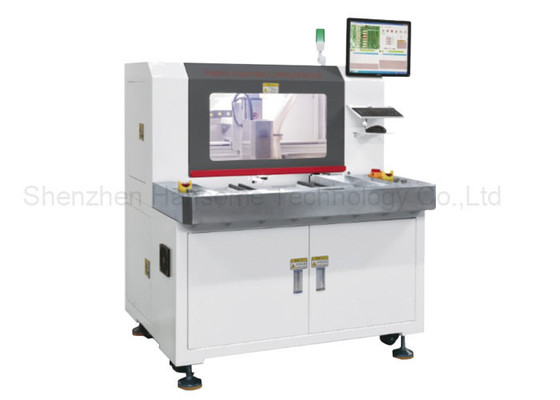

Introduction de la machine

Cette machine RM-F550 est une nouvelle machine de routage développée. Elle est utilisée pour séparer des ensembles de circuits imprimés (PCBA) entiers en cartes PCBA individuelles. La machine adopte une plateforme très stable pour garantir la précision de travail, la taille de la plateforme de travail est de 300*350mm.

Elle dispose d'une option de plateforme plus grande à 400*600mm. La machine offre une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise, et peut également détecter le processus de séparation.

Caractéristiques

1, Fournir aux clients un équipement industriel haute performance, haute stabilité et sécurité, utilisant un guide linéaire de haute précision, une carte de contrôle et un servomoteur.

2, Contrôle de mouvement à 4 axes basé sur l'alignement visuel CCD haute résolution, utiliser une double plateforme pour rendre la production plus efficace.

3, Broche de routage de marque allemande, vitesse de 40000~60000 tr/min.

4, Guide de marque Taiwan Hiwin, assure la précision et la fluidité du système de déplacement.

5, Surveillance de la durée de vie de l'outil. Après que la fraise ait coupé une certaine distance, elle se lèvera et s'abaissera automatiquement à la position d'une autre lame non coupée.

6, Convient pour la séparation de cartes à ligne droite, en arc et circulaires connectées.

7, Le substrat PCB est placé par un traitement coulissant continu en deux étapes pour réduire le temps d'attente et augmenter la production.

Spécifications

Modèle	RM-F328
Structure	Broche unique, double plateforme
Longueur de coupe efficace	300*350mm
Types de coupe	Ligne droite, arc, circulaire
Vitesse de déplacement	Axe X/Y 1000mm/s, axe Z 500mm/s
Méthode de collecte de poussière	Collecte supérieure
Broche	40000~60000 tr/min
Broche de routage	Max 60000 tr/min
Vitesse de coupe	Réglage de 1 à 100 mm/s
Précision de coupe	±0,03 mm
Précision de répétition	±0,01 mm
Programmation	CCD coloré
Connexion externe	USB
Kit de routage	Fraise,φ0,8~φ3,0 rotation gauche, tige en acier au tungstène
Alimentation	380V
Puissance de la machine	2000W
Taille du collecteur de poussière	600470730mm
Puissance du collecteur de poussière	2,2Kw,380V
Pression d'air du collecteur de poussière	4-6KG/cm³
Porte de sécurité	Porte manuelle
Alarme d'erreur	Oui
Méthode de programmation	Auto-programmation, caméra contrôlée par clavier et souris

Machine de routage PCBA hors ligne 0
