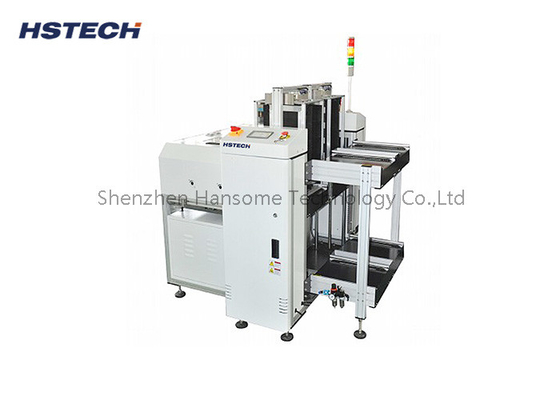

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-NK250
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

NG OK déchargeur de PCB

Certification:

Matériel:

Acier inoxydable

La structure:

Convecteur à courroie

Garantie:

1 année

Application du projet:

Temps de production d'Assemblée de carte PCB de SMT

thinckness de carte PCB:

Min 0,6 mm

Sélection du ton:

1 à 4 ((de 10 mm d'écart)

Le pouvoir:

0.05kw

Consommation d'air:

Maximum de 15 L/min

Détails d'emballage:

Emballages en bois, avec mousse

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA

Cette machine est utilisée derrière l'AOI,collecter les PCB OK et les PCB NG séparément après les signaux des équipements AOI.

Caractéristiques

1- Le contrôle du programme PLC.
2Fort et ferme.
3- Bouton de commande optionnel ou contrôle à écran tactile jusqu'aux clients.
4- Des pinces pneumatiques supérieures et inférieures pour fixer le porte-magazin.
5Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
6. tableau NG/OK automatique séparé magasin NG/OK.
7. signal NG/OK de la machine AOI en amont.
8. affichage d'erreur auto-programmé de la machine, des erreurs différentes ont un code différent, chaque code a des instructions de maintenance pertinentes qui sont collées à l'arrière de la porte de la machine.
9. conception de la machine fermée pour un fonctionnement sûr.
10L'affichage des lumières en trois couleurs.
11. compatible avec SMEMA.

Spécification

Modèle	Le HS-250-NK	Le HS-330-NK	HS-390-NK	HS-460-NK
Énergie	Les régulateurs de fréquence sont des régulateurs de fréquence.
Alimentation en air	5 kgf/C M2
Taille du PCB ((mm)	5050 à 330250	5050 à 455330	5050 à 530390	5050 à 530460
Direction du PCB	gauche à droite ou droite à gauche
Taille du chargeur ((mm)	335320563	460400563	535460570	535530570
Le nombre d'étapes	10,20,30,40
Hauteur de transport ((mm)	900 ± 20
Vitesse de transmission	10 m/s
Puissance du moteur principal	Unité d'alimentation
Taille de la machine ((mm)	151015301250	191016301250	216017601250	216019001250
Poids (en kg)	220	280	340	380

Diagramme de fonctionnement

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA 0

Image physique du produit

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA 3

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA 5

Application du projet

Il est utilisé dans le backend AOI des lignes de production SMT et DIP pour recevoir les signaux de l'AOI et pour distinguer et stocker automatiquement les PCB NG/OK.Il convient aux machines avec des spécifications de PCB de 50 * 50 ~ 330 * 250. D'autres tailles de cartes PCB peuvent être personnalisées en fonction de la situation réelle du client, ou en raison des limitations de taille du site, elles peuvent également être personnalisées en fonction de la situation réelle

À propos des emballages

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA 7

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA 8

NG OK Déchargeur de circuits imprimés Equipement à main avec système de commande PLC Mitsubishi et signal SMEMA 9
