Machine de routeur de carte PCB Depaneling

Machine de dépannage automatique de circuits imprimés à plate-forme unique Router de petite taille Rat Bite AC 380V

Nom De Marque:	HSTECH
Numéro De Modèle:	REM-F318
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	20 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de routage PCBA à plateforme unique

Plateforme:

Unique

Kit de routage:

Coupeuse de fraisage

Plateforme de travail:

350*400 mm

Moteur entraîné:

Servo moteur

Voltage:

Pour les appareils à commande numérique

Dimension de la machine:

Pour les produits de base, le taux de conversion est de 0,8%.

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

20 ensembles par mois

Mettre en évidence:

Routeur de commande numérique par ordinateur de carte PCB

Découpeuse de PCBA

Description du produit

Machine de routage de dépanelage de PCB automatique à morsure de rat de petite taille à plate-forme unique

Introduction de la machine

Cette machine de routage de PCB automatique à plate-forme unique est un routeur de PCB rentable, de petite taille, qui permet d'économiser beaucoup d'espace et convient aux petites usines.

Cette machine possède toutes les fonctions et est également équipée d'un collecteur de poussière.

Principe de fonctionnement

Utiliser le PC pour la programmation, et la fraiseuse à grande vitesse fonctionne selon les programmes.

Avantages par rapport aux séparateurs de PCB traditionnels

1, Bien protéger les PCB, éviter la rupture de l'étain et les dommages aux composants causés par le pliage manuel.

2, Contrainte ultra-faible, évite la contrainte produite mécaniquement en utilisant un poinçon ou un pliage.

3, Convient pour la découpe de tous types de panneaux de PCB courbes.

Principales caractéristiques

1, Broche de routage haute vitesse max. 40000 tr/min.
2, Panneau de commande avec sélection de la langue d'utilisation chinois et anglais.

3, Fonctionnement sous Windows, localisation manuelle ou importation de fichiers.
4, Détection CCD.
5, Collecteur de poussière externe inclus.

6, Convient pour la séparation de tous types de PCB courbes.

Spécifications

Modèle	RM-F318
Structure	Broche unique, plate-forme unique
Dimensions de la machine (mm)	7408351240mm
Poids brut	550kg
Dimensions du collecteur de poussière (mm)	7006001200mm
Méthode de collecte de la poussière	Collecte par le bas
Dimensions de la plate-forme de travail	350*400mm
Positionnement du PCB	Dispositifs de fixation, goupille fonctionnelle
Système d'entraînement	Axe X/Y/Z entraîné par servomoteur, axe W entraîné par un variateur de fréquence de moteur triphasé
Broche de routage	Max. 40000 tr/min
Vitesse de coupe	1-100mm/s
Précision de coupe	±0,05mm
Précision de répétition	±0,02mm
Vitesse de déplacement des axes	800mm/s
Système de l'axe Z	Entraînement par vis, double guidage
Kit de routage	Fraise, φ0,8~φ3,0 rotation gauche, tige en acier au tungstène
Contrôle de la durée de vie de l'outil	Contrôle par programme logiciel
Collecteur de poussière	2,2Kw,380V
Pression d'air du collecteur de poussière	4-6KG/cm³
Programmation	Programmation en ligne
Fonction d'édition	Ligne droite, ligne courbe, cercle, arc
Porte de sécurité	Porte manuelle
Alarme d'erreur	Oui
Méthode de programmation	Auto-programmation, caméra contrôlée par clavier et souris

Spécifications du collecteur de poussière

Dimensions	7006001200mm
Puissance	2,2KW,3HP,AC380V
Bruit	<200dB
Dimensions entrée/sortie d'air	6 pouces/8 pouces
Fil d'alimentation	5*2,5²
Filtre	16 pièces

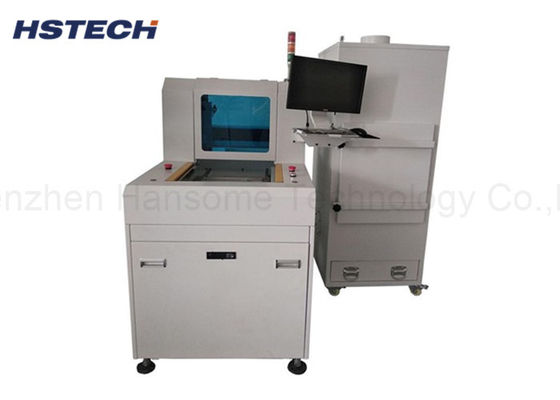

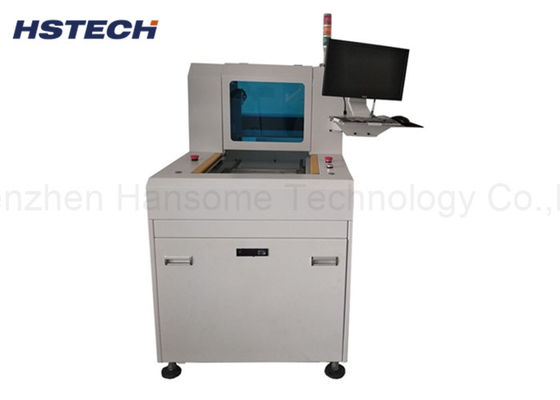

Détails de la machine

Machine de dépannage automatique de circuits imprimés à plate-forme unique Router de petite taille Rat Bite AC 380V 0
