| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | RM-288 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois avec la mousse |
| Délai de livraison: | 1 mois |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20 Jeux par mois |
| Nom de produit: | Machine de routeur de PCBA | Couleur: | Blanc |
|---|---|---|---|
| Plate-forme: | double | Outil de coupe: | Coupeur de fraisage |
| Système d'opération: | Windows | La chute se rassemblent: | collecteur de poussière |
| Garantie: | 1 an | Tension: | AC380V 50HZ |
| Surligner: | découpeuse de pcba,Machine intégrée de routeur de PCBA |
||

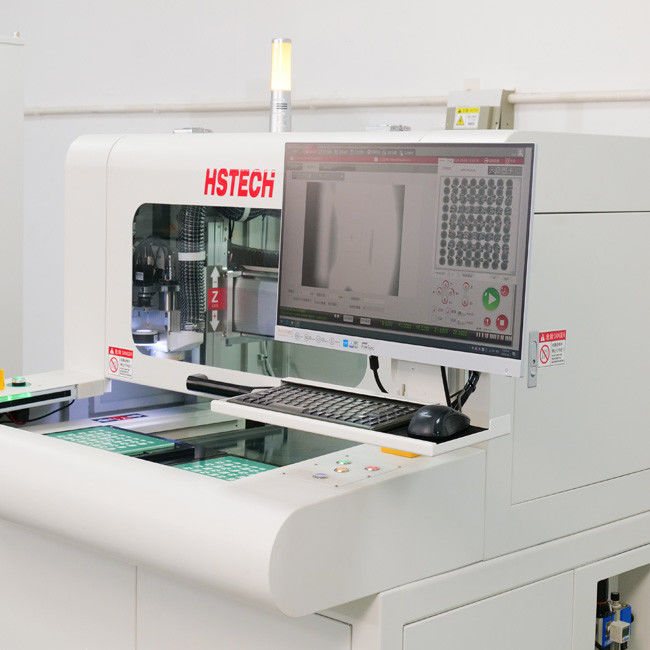

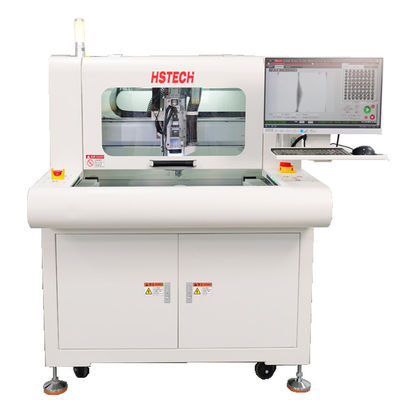

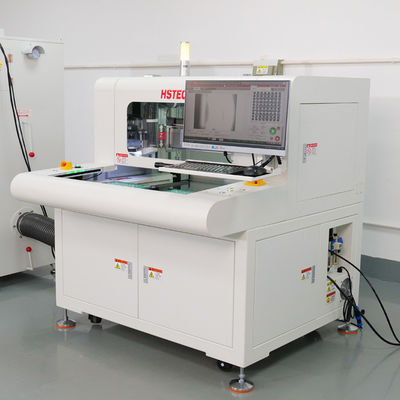

Machine de carte PCB Depaneling de morsure de rat/routeur automatique de carte PCB avec l'axe de 60000 t/mn
Machine automatique de routeur de coupeur de fraisage, également appelée la découpeuse automatique de PCBA, avec le kit à grande vitesse de moulinage sec d'axe pour couper le pcba à haute densité et tout autre substrat matériel.
Caractéristiques principales
1, contrôle électrique, aucune source d'air.
2, entretien de forte stabilité et facile.
3, opération simple, temps court de changement.
4, conception pour le conseil de la petite et moyenne taille PCBA.
Sepcfication
| Modèle | RM-288 | RM-388 | RM-888 |
| Structure | Axe simple, doubles plates-formes de travail | Plates-formes de travail bipile et doubles | |
| Taille de machine (millimètres) | 1000*1200*1550 | 1200*1400*1550 | |
| Poids brut | 700kg | 900kg | |
| Taille de collecteur de poussière (millimètres) | 625*600*1600 | ||
| Méthode de dépoussiérage | Collection inférieure | ||
| Taille de plate-forme de travail | 300*400mm | 410*510mm | |
| Type d'entraînement de plate-forme | Double plate-forme rotatoire, trancheuse de précision avec l'inverseur du moteur 3phase | ||
| Système d'entraînement | Axe de X/Y/Z conduit par le moteur servo, axe de W conduit par l'inverseur triphasé de fréquence de moteur | ||
| Axe de cheminement | 5000~50000rpm, refroidissement automatique | 5000~60000rpm, refroidissement automatique | |
| Vitesse de coupe | 1-100mm/s | ||
| Exactitude de coupe | ±0.05mm | ||
| Exactitude de répétition | ±0.02mm | ||
| Vitesse mobile d'axe | 800mm/s | ||
| Système d'axe de Z | Vis conduite, double guide | ||
| Kit de routeur | le coupeur de fraisage, φ0.8~φ3.0 est parti de la rotation, acier de tungstène de jambe | ||
| Contrôle de la vie d'outil | Contrôle de logiciel | ||
| Fonction protectrice active | rideau léger safty | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | Oui | ||
| Méthode de programme | Programmation, caméra commandée par le clavier et souricier d'individu | ||
Dimension de machine
Collecteur de poussière ultra silencieux de vide
| Tension | 380V/50Hz |
| Puissance | 2.2KW |
| Pression atmosphérique | 1500Pa |
| Circulation d'air maximum | ³ /H de 2800m |
| Bruit | <77dB |
| Entrée d'air | φ125mm |
| Efficacité de filtre | 99% |
| Matériel | preuve de l'eau et de pétrole |
| Estimation de filtre | 3-5μm |
| Quantité | 1pcs |
| À filtre | Filtration de pression de Nagetive |
| Mode clair de la poussière | Main vishaking |
| Capacité de conteneur de la poussière | 12L |
| Dimension | 625x600x1160mm |
Détails de machine
Axe à grande vitesse de marque de Sycotec Allemagne
Système d'exploitation anglais de la version Windows7/10, simple pour la correction et l'opération.
Système superbe de vision
Avec la caméra CCD à grande vitesse permettez à l'utilisateur d'éditer le chemin de coupe facilement avec lui est caractéristique automatique de calibrage en résultant à une opération très précise de coupe.
Système de Movment
L'axe de X, de Y et de Z sont faits en guide de meulage de boule de précision de catégorie visser et conduit par le moteur servo à C.A., réalisez une bonne et stable représentation de mouvement, avec la fréquence jusqu'au temps de réponse à grande vitesse de 1K hertz et l'individu adoptant des filtres de réduction de choc.
Kit accrochant innovateur de routeur
La conception de l'arbre d'entraînement situé dans le centre, et esclave des côtés, qui assurent la stabilité et l'exactitude, des résultats à une structure harmonieuse et taille de compacy. (50% plus petit que le standard de l'industrie).
Structure rotatoire d'établi
La conception d'établi est conduite par une segmentation de traction élevée de couple (180degree), fournit plus de précision et de stabilité que les établis de machines conduits par cylindre. Cette conception rotatoire innovatrice d'établi permet également à opération simultanée des algorithmes defferent de coupe sur chacun des deux l'établi d'A et de B, réduisant la capacité oisive de changement et maximisant de ce fait la productivité.
Gestion de lame
Permettre l'installation de lame de coupe par des étapes réduit considérablement le coût pour des consommables.
Fraisage plus mignon
Le coupeur de fraisage est conduit par un axe à grande vitesse avec les avantages d'une force de coupe réduite, de grande précision, à faible bruit et approprié à tous les pcbs de courbe, comme le rond, la ligne droite, le type de L ou d'U, les places et les formes d'arc.
Système diagnostique de récupération d'individu
Le système auto-diagnostique permet le dépannage facile des malfuctions pendant la production et réduit le temps d'arrêt.
