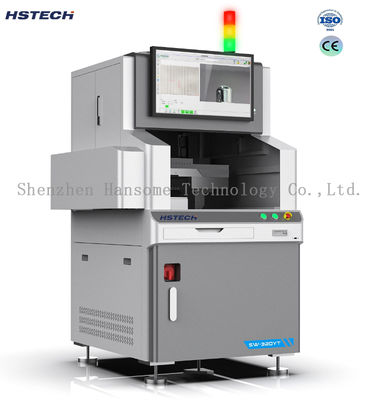

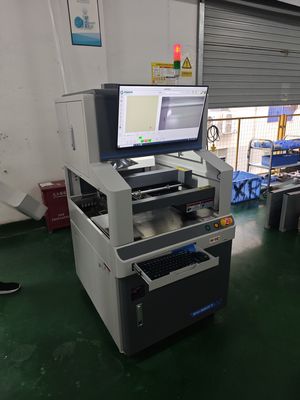

Machine de soudage à vague sélective hors ligne à pulvérisation de haute précision pour la production en petits lots de composants traversants DIP

Machine de soudage à vague sélective hors ligne à pulvérisation de haute précision pour la production en petits lots de composants traversants DIP

Nom De Marque:	HSTECH
Numéro De Modèle:	SW‑320YT/450YT
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine de soudure de vague sélective

Épaisseur du PCB:

0,8 à 3 mm

Pression d'alimentation en air:

0,5 à 0,7 MPa

Capacité du réservoir de flux:

Puissance de préchauffage:

Infrarouge 1 KW

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

machine de soudage à vague de haute précision

robot de soudage sélectif hors ligne

production en petits lots de composants traversants DIP

Description du produit

Machine de soudure sélective à vague hors ligne à pulvérisation de haute précision pour la production de petits lots de trous traversants DIP

Présentation du produit

La machine de soudure sélective à vague hors ligne HSTECH est conçue pour le soudage de composants traversants DIP de mixte et en petits lots. Ce système intégré combine la pulvérisation de flux, le préchauffage infrarouge et la soudure sélective à vague dans une seule unité compacte, permettant un démarrage de production rapide sans gabarits personnalisés.

Occupant seulement environ 1 m² d'espace au sol, l'équipement économise un espace précieux dans l'atelier. Comparé aux systèmes de soudure à vague conventionnels, il réduit considérablement la consommation de scories de soudure, de flux et d'électricité. La machine offre un taux de pénétration de l'étain dans les trous traversants de près de 100 % avec un rendement de soudage supérieur à 98 %, offrant une solution de soudage rentable pour les cartes de circuits imprimés traversants dans les industries de l'électronique automobile, du contrôle industriel et de l'électronique médicale.

Contrôlée par un PC industriel, la machine prend en charge la programmation visuelle hors ligne. Les opérateurs peuvent terminer la programmation sur des ordinateurs de bureau et importer directement les fichiers dans la machine pour la production. La surveillance vidéo en temps réel et la détection automatique de la hauteur de la crête de vague garantissent des processus de soudage visibles et une mise en service simplifiée. Le pot de soudure entièrement en titane offre une résistance exceptionnelle à la corrosion par la soudure en fusion avec une conception à détachement rapide pour une maintenance pratique.

Avantages clés

Production flexible, aucun gabarit requis : Prend en charge le changement rapide pour plusieurs produits. Les PCB avec un dégagement sûr peuvent être soudés directement sans coûts d'outillage personnalisés pour l'échantillonnage de nouveaux produits.
Coût d'exploitation ultra-faible : La capacité du pot de soudure de 15 kg ne génère que 0,2 kg de scories de soudure par quart de travail de 8 heures. Le système de pulvérisation de flux scellé élimine le gaspillage par évaporation du flux. La consommation totale d'énergie de 3,5 kW réduit considérablement la consommation d'énergie par rapport à la soudure à vague traditionnelle.
Qualité de soudage supérieure : Le préchauffage infrarouge double face (haut et bas) avec préchauffage et soudage synchronisés minimise le choc thermique pour les composants sensibles à la chaleur. L'alignement et la mesure de hauteur automatiques garantissent un flux de soudure stable avec un taux de pénétration de 100 % dans les trous traversants et un rendement supérieur à 98 %. La protection N₂ (pureté 99,999 %) offre des joints de soudure brillants avec une oxydation minimale.
Système de pulvérisation et de soudage de haute précision : Buse de pulvérisation de flux de précision Lumina d'origine japonaise de 0,5 mm. Buse de soudage interchangeables de φ3 mm à φ20 mm avec tailles personnalisées disponibles, correspondant à des buses dédiées pour chaque joint afin de contrôler précisément le dosage du flux et le temps de soudage.
Logiciel intelligent et surveillance visuelle : La programmation hors ligne basée sur des images permet d'importer des graphiques de PCB pour dessiner les chemins de soudage. La vidéo en temps réel affiche les conditions de la crête de vague et les performances de soudage pour une observation complète du processus.
Encombrement compact et maintenance facile : Environ 1 m² d'espace au sol avec pot de soudure à libération rapide et câblage centralisé. Les modules liquide-gaz sont physiquement isolés de l'armoire électrique pour améliorer la sécurité et simplifier les travaux de maintenance.

Spécifications techniques

Spécification	SW-320YT	SW-450YT
Taille de PCB applicable	50×50 ~ 320×250 mm	50×50 ~ 450×400 mm
Épaisseur du PCB	0,8-3 mm ; Longueur de la broche <3 mm	0,8-3 mm ; Longueur de la broche <3 mm
Hauteur du composant	Côté supérieur <100 mm>	Côté supérieur <100 mm>
Poids maximal du PCB (avec composants)	≤5 KG	≤5 KG
Pot de soudure	Alliage de titane complet, capacité de 15 kg, puissance de 1,8 kW	Alliage de titane complet, capacité de 15 kg, puissance de 1,8 kW
Puissance de préchauffage	Infrarouge 1 kW	Infrarouge 1 kW
Puissance totale	AC 220V, 3,5 kW	AC 220V, 3,5 kW
Exigence d'azote	Pureté 99,999 % ; Pression 0,5 MPa ; Consommation 20-30 L/min	Pureté 99,999 % ; Pression 0,5 MPa ; Consommation 20-30 L/min
Capacité du réservoir de flux	2 L	2 L
Pression d'alimentation en air	0,5-0,7 MPa	0,5-0,7 MPa
Diamètre intérieur de la buse de soudage.	φ3-φ20 mm, personnalisation prise en charge	φ3-φ20 mm, personnalisation prise en charge
Système de contrôle	PC industriel + (OS Windows)	PC industriel + (OS Windows)
Mode de programmation	Programmation visuelle d'images en ligne / hors ligne	Programmation visuelle d'images en ligne / hors ligne
Poids de la machine	120 KG (y compris 15 kg de soudure)	150 KG (y compris 15 kg de soudure)
Dimensions externes (avec moniteur)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Industries d'application

PCBA de contrôle industriel, électronique automobile, équipement de sécurité, électronique médicale, modules d'alimentation, modules de communication, assemblage de petits lots de trous traversants DIP et échantillonnage de nouveaux produits.
