Équipement de traitement des PCB pour les lignes SMT

Équipement de traitement des PCB pour les lignes SMT

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-DS400: le numéro de série
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Dépileur de PCB

Autre nom:

Chargeur de planches nues

Épaisseur du PCB:

0.6~4.0mm

Pression atmosphérique:

0,6MPa

Alimentation:

AC110V/220V,phase unique

Garantie:

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Détacheur automatique de PCB pour SMT

équipement de chargement à planche nue

Machine de manutention de circuits imprimés avec garantie

Description du produit

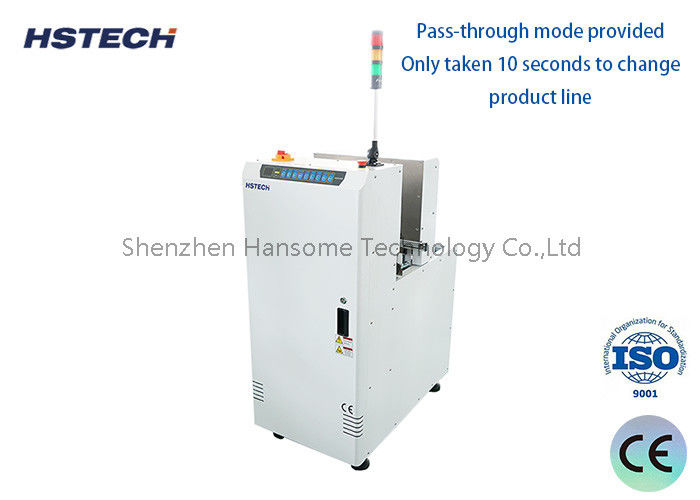

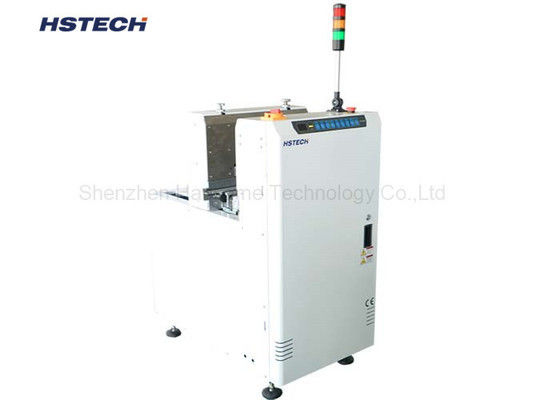

Détachement automatique de PCB pour les lignes de production SMT

LeHSTECH Destacker (chargeur à planche nue)est une solution de chargement automatique de PCB conçue pour séparer et charger efficacement des PCB nus sur une ligne de production SMT.Compatibilité des ceintures de transport sécurisées ESD et SMEMA, la machine fournit une solution pratique pour la manutention automatisée des PCB.

Le Destacker est conçu pour des environnements de production où le chargement continu de PCB, le changement rapide de produit et le transport stable des cartes sont importants.mode de passage, offrant une plus grande souplesse lors de l'intégration de la machine dans différentes configurations de chaîne de production de PCB.

HSTECH propose deux modèles standard,HS-DS400: le numéro de sérieetPour les véhicules à moteur électrique, permettant de supporter différentes gammes de tailles de PCB pour répondre à diverses exigences de production.

Principales caractéristiques

Contrôle du programme PLC

Le Détecteur utiliseContrôle par programme PLCpour gérer la séquence de fonctionnement de la machine et le processus de chargement des PCB. Le système de commande basé sur PLC assure un fonctionnement stable et pratique pour la production quotidienne,en permettant à la machine de fonctionner dans le cadre d'un système automatisé de manutention de PCB SMT.

Structure en aluminium résistant aux intempéries

L'appareil adopte uneune structure en aluminium avec un fond lourdLa base renforcée aide à prévenir les déplacements indésirables de la machine pendant le fonctionnement et fournit une plateforme stable pour la manutention continue des PCB.Cette conception est particulièrement adaptée aux environnements de production où la stabilité de l'équipement est importante pour un transfert fiable des cartes.

Mode d'exécution

Unemode de passageest fourni pour une intégration flexible de la chaîne de production. Selon la disposition de la production, le Destacker peut être configuré pour répondre à différentes exigences de manutention des PCB,faciliter l'intégration avec les équipements SMT en amont et en aval.

Changement rapide de produit

Le Destacker est conçu pour un changement de produit pratique.seulement environ 10 secondes sont nécessaires pour changer la gamme de produitsCette capacité de changement rapide est particulièrement utile pour les environnements de production qui traitent de multiples modèles de PCB et de changements fréquents de produit.

Contrôle convivial

Les caractéristiques de la machinedes boutons de commande pratiquespour une utilisation simple.Option de commande par écran tactileest également disponible, offrant une interface alternative pour les clients qui ont besoin d'une expérience de fonctionnement de la machine plus pratique.

Chargement ininterrompu des PCB

Le Détecteur soutientchargement continu, contribuant à maintenir un approvisionnement continu en PCB à la chaîne de production.Cette caractéristique peut réduire les interruptions inutiles lors de la manipulation des PCB et convient aux environnements de production SMT automatisés où une alimentation stable de la carte est requise.

Ceinture de transport ESD

La machine est équipée d'unCeinture de transport ESDLa conception de transport orientée vers l'ESD convient aux environnements de fabrication d'électronique où la protection électrostatique est une considération importante lors de la manipulation des PCB.

Affichage intelligent des erreurs de la machine

Le Destacker fournit un auto-programmésystème d'affichage des erreurs de la machineChaque code d'erreur correspond aux instructions de maintenance pertinentes, qui sont placées sur le côté arrière de la porte de la machine.Cela permet aux opérateurs et au personnel de maintenance d'identifier rapidement le type d'erreur de la machine et de se référer aux informations de maintenance correspondantes..

Compatible avec SMEMA

Le Détecteur estCompatible avec le SMEMA, ce qui le rend adapté à l'intégration avec des équipements de production SMT compatibles.Cela permet d'incorporer le chargeur à planche nue dans un système automatisé de manutention de PCB avec d'autres équipements de ligne SMT.

Comment fonctionne le détecteur de PCB

LeChargeur de planche nue / détachement de PCBest placé au début de la chaîne de production de PCB. Les PCB nus sont chargés dans la machine,et le détachement sépare et transfère les planches individuellement à l'équipement de production en aval.

La machine poursuit ensuite le processus de chargement selon la séquence de fonctionnement programmée, fournissant un approvisionnement stable en PCB nus à la ligne SMT.Ce type de manipulation automatisée des PCB peut aider les fabricants à réduire la manipulation manuelle des cartes et à améliorer la cohérence de l'alimentation en PCB entre les processus.

Conçus pour la manutention de PCB SMT

Le destacker HSTECH est adapté pour les lignes de production de PCB où le chargement automatisé de planches nues est nécessaire.

lignes de production SMT
Chaînes de montage de PCB
Fabrication de PCBA
Fabrication de produits électroniques
Production du SME
Production de produits électroniques OEM/ODM
Systèmes automatisés de manutention des PCB

Il peut être utilisé dans le cadre d'une solution de manutention de PCB plus large,Convoyeurs, tampons, décharges et autres équipements de ligne SMT pour PCB.

Spécifications techniques

Modèle	Taille efficace des PCB	Dimensions de la machine	Le poids
HS-DS400: le numéro de série	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 kg ou plus
Pour les véhicules à moteur électrique	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 kg ou plus

Pourquoi choisir HSTECH PCB Destacker?

Traitement stable des PCB

La structure d'aluminium résistant et la conception du fond lourd aident à assurer un fonctionnement stable de l'équipement pendant le chargement des PCB.

Production souple

Le mode de passage et la compatibilité SMEMA permettent d'intégrer la machine dans différentes configurations de ligne de production SMT.

Un changement rapide

Environ10 secondessont nécessaires pour le changement de gamme de produits, ce qui rend la machine adaptée aux environnements de production avec plusieurs modèles de PCB.

Chargement continu

La fonction de chargement ininterrompu aide à maintenir un approvisionnement continu en PCB pour les processus SMT en aval.

Maintenance facile

L'affichage d'erreur programmé et les instructions de maintenance correspondantes aident les opérateurs à identifier plus efficacement les problèmes de la machine.

Protection contre la DSE

La courroie de transport ESD est conçue pour les applications de manutention de PCB dans les environnements de fabrication d'électronique.

Application typique de la ligne SMT

Une configuration de manutention de PCB typique peut être disposée comme suit:

Chargement des PCB nus -> Détachement des PCB -> Transporteur -> Impression de pâte de soudure -> Prise et place -> Reflow -> AOI -> Déchargement des PCB

Le détecteur HSTECH peut servir deéquipement de chargement de PCB à l'avantPour les fabricants qui améliorent une ligne de production existante, le système d'alimentation en PCB à découvert est utilisé.le Destacker peut également être considéré comme une solution d'automatisation pour réduire les opérations de chargement manuel des PCB.

Détacheur de PCB pour la production de PCB multiples

Pour les fabricants EMS et PCBA qui manipulent différents modèles de PCB, un changement rapide de produit peut constituer un élément important de la flexibilité de la production.Le HSTECH Destacker est conçu avec un concept de changement rapide, nécessitant environ 10 secondes pour changer la ligne de produits. Cela le rend adapté aux environnements de production où différents produits PCB doivent être traités sur la même ligne.

Combinée à la commande PLC, à un fonctionnement pratique et à une fonctionnalité de pass-through, la machine offre une solution pratique pour la manipulation automatisée de PCB nus.
