Équipement de vissage automatique intelligent à mise à la terre basé sur PC, machine de verrouillage de vis guidée par vision

Nom De Marque:	HSTECH
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine de verrouillage à vis

Méthode pilotée:

Servomoteur/moteur pas à pas en boucle fermée

Précision de positionnement:

±0,03 mm

Tension d'alimentation:

AC220V

Puissance nominale:

1200W

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Machine de vissage automatique basée sur PC

Équipement de verrouillage de vis guidé par vision

Machine de vissage intelligente à mise à la terre

Description du produit

Équipement de vissage automatique intelligent pour mise à la terre sur base PC

Machine de vissage guidée par vision avec système de vissage intelligent de mise à la terre sur PC à 4 axes pour des applications de serrage de vis haute précision et traçables.

Présentation du produit

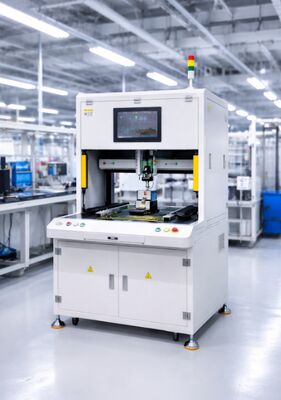

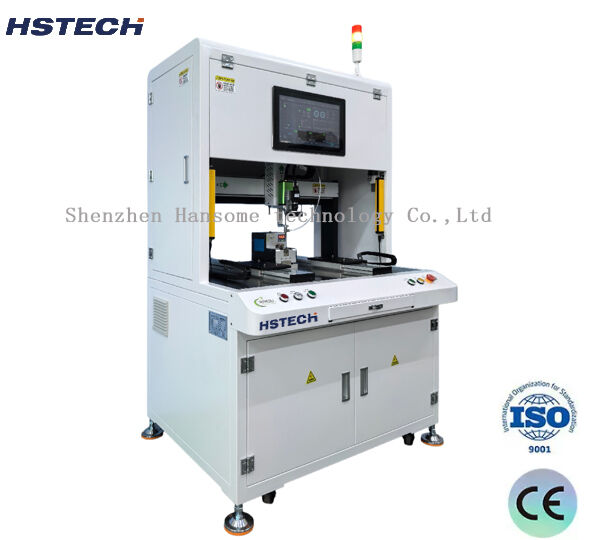

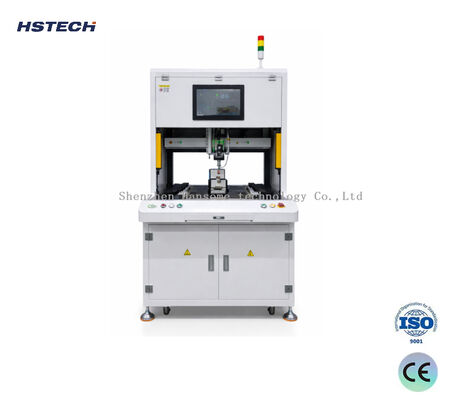

La machine de vissage intelligent de mise à la terre sur PC 1.0 est une solution de vissage automatique haute précision de type armoire, conçue sur une plateforme industrielle PC. Associant une caméra de vision Hikvision, une visseuse électrique intelligente, un système de mouvement pas-à-pas en boucle fermée et une protection par rideau immatériel de sécurité, cet équipement offre des performances de vissage stables et répétables pour la fabrication intelligente moderne.

Conçue pour la robustesse, la durabilité et une installation simple, la machine prend en charge l'apprentissage point par point, l'importation de coordonnées CAO, l'enregistrement des données de serrage sur l'ensemble du processus, la détection des défauts et l'interconnexion optionnelle avec le système MES. Elle résout efficacement les problèmes d'assemblage courants tels que les vis manquantes, les vis flottantes et le taraudage foiré, réduisant considérablement la charge d'inspection manuelle et améliorant la régularité de l'assemblage des produits.

Idéale pour l'assemblage de vis de mise à la terre sur PCBA, produits électroniques grand public, modules de commande et ensembles électroniques. Les opérateurs peuvent déboguer les programmes, surveiller les courbes de couple en temps réel et exporter les rapports de production via une interface graphique intuitive sans connaissances complexes en programmation.

Principaux avantages et caractéristiques clés

Système de contrôle puissant sur base PC : Fonctionne sur un PC industriel tout-en-un sous OS. Prend en charge l'importation de coordonnées CAO et l'apprentissage manuel point par point pour une création rapide de programmes lors de l'intégration de nouveaux produits.
Détection intelligente du vissage tout au long du processus : Lecture en temps réel des courbes d'onde de la visseuse électrique intelligente. Détection automatique des vis manquantes, de la hauteur de flottement et des filetages foirés. Stockage local des données au format CSV et exportation des données au format XLS pour une traçabilité complète de la production.
Gestion des opérations à plusieurs niveaux : Système complet d'autorisations des utilisateurs pour garantir la sécurité de la production en usine et le contrôle des accès.
Fonctions industrielles extensibles en option : Capacité de lecture de codes-barres/QR codes (nécessite un lecteur externe) et interconnexion MES pour le téléversement des enregistrements de production vers des serveurs distants via Ethernet.
Structure mécanique de haute précision entraînée par servomoteur : Précision de positionnement de ±0,03 mm avec alimentation des vis en mode double (par aspiration ou par soufflage). Cycle moyen de vissage de 1,5 à 3 secondes par vis.
Construction robuste : Le châssis de type armoire industrielle assure une production continue, stable et durable dans des environnements exigeants.
Sécurité intégrale et conception ergonomique : Équipée d'un rideau immatériel de sécurité, d'un bouton d'arrêt d'urgence physique, d'un voyant lumineux d'avertissement et d'un tiroir pour clavier et souris pour le confort de l'opérateur.
Composants de grandes marques : Intègre une visseuse électrique intelligente, des composants pneumatiques AirTAC, une caméra industrielle Hikvision, une alimentation à découpage Mean Well, des moteurs pas-à-pas en boucle fermée et un distributeur de vis vertical propriétaire pour un fonctionnement fiable à long terme.

Composants principaux

Visseuse électrique intelligente

Distributeur de vis vertical propriétaire

PC industriel tout-en-un

Rideau immatériel de sécurité

Panneau de boutons de commande physique et arrêt d'urgence

Caméra de vision Hikvision

Tiroir coulissant pour clavier et souris

Spécifications techniques

Élément	Paramètre
Course des axes	300 × 250 × 200 mm
Dimensions max. du produit à visser	240 × 250 mm
Mode d'entraînement	Servomoteur / Moteur pas-à-pas en boucle fermée
Précision de positionnement	±0,03 mm
Méthode d'alimentation des vis	Type aspiration / Type soufflage d'air (au choix)
Temps de vissage unitaire	1,5-3 secondes
Tension d'alimentation	AC220V
Puissance nominale	1200W
Alimentation en air comprimé	0,4-0,6 MPA
Poids total de la machine	200 KG
Nombre de visseuses électriques	1 unité

Domaines d'application

Cette machine de vissage intelligent est adaptée à l'assemblage en production de masse pour :

Le vissage de mise à la terre de cartes PCBA et de circuits de commande électroniques
L'assemblage d'électronique grand public (3C)
Le petit électroménager et les modules d'instruments
La fixation de composants électroniques automobiles
Tout scénario de fabrication nécessitant une traçabilité du vissage et un contrôle qualité

Idéal pour les fabricants recherchant

Des enregistrements de vissage traçables, une surveillance du couple en temps réel, une alerte automatique en cas de défaut et une connectivité des équipements aux systèmes de gestion MES de l'usine. Cette machine remplace les tâches répétitives de vissage manuel, réduit les erreurs humaines et diminue les coûts de contrôle tout en améliorant la qualité et le rendement de la production.
