Automatique 5 axes double table machine de soudage robotisée Pendant d'enseignement programmable pour l'assemblage de PCB

Automatique 5 axes double table machine de soudage robotisée Pendant d'enseignement programmable pour l'assemblage de PCB

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les appareils à moteur à combustion
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Robot de soudage sur table

Tête de soudure:

Astuce simple

Rotation:

360 degrés

Système:

Programme manuel, commutation rapide

Poids de la machine:

90 kg

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Machine à souder robotisée 5 axes

robot d'assemblage de PCB programmable

Robot de soudage automatique à double table

Description du produit

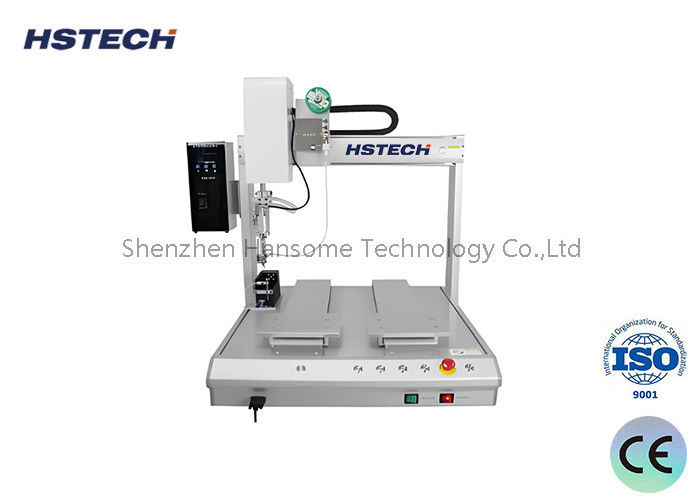

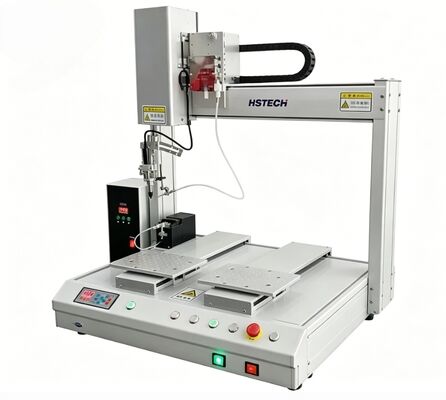

Machine de soudage robotisée automatique 5 axes à double table

La machine de soudage robotisée 5 axes à double table HS-S5331R est une solution de soudage automatisée intelligente conçue pour l'assemblage électronique de précision. Équipée de deux postes de travail et d'un système de mouvement à 5 axes, cette plateforme de soudage robotisée offre un soudage stable, constant et de haute qualité pour les circuits imprimés (PCB), les connecteurs, les bornes de fils et les composants électroniques miniatures.

Caractéristiques principales

Système de soudage à mouvement 5 axes : Le mouvement multidimensionnel avec axe R rotatif à 360° permet un soudage flexible à des angles complexes et gère efficacement les positions de soudage irrégulières
Contrôle par moteur pas à pas : Le système de transmission par moteur pas à pas + courroie crantée assure un fonctionnement stable, de faibles vibrations et une excellente cohérence de positionnement pour une production continue de longue durée
Contrôle précis de la température et de la rupture d'étain : La surveillance de la température en temps réel avec un contrôle précis de la rupture d'étain empêche l'excès de soudure, les soudures froides, les ponts et les billes d'étain
Rail de guidage linéaire de haute qualité : La structure de guidage linéaire haut de gamme assure un mouvement ultra-lisse et plat, minimise les déviations de mouvement et prolonge la durée de vie de la machine
Modes de soudage multiples : Prend en charge le soudage par points et le soudage par traînage, personnalisable pour répondre aux exigences de soudage de diverses pièces
Bras de machine en alliage d'aluminium haute résistance : La structure en porte-à-faux en alliage personnalisé est antirouille, anti-déformation, maintenant la stabilité structurelle lors d'un fonctionnement continu à long terme
Programmation par boîtier d'apprentissage : Boîtier d'apprentissage portable convivial pour une programmation de trajectoire facile avec stockage jusqu'à 99 groupes de programmes de soudage indépendants
Système de filtre de purification de fumée intégré : Filtre efficacement les fumées nocives générées pendant le soudage, protège la pointe du fer à souder de la corrosion et améliore l'environnement de l'atelier

Spécifications techniques

Modèle	HS-S5331R
Plage de travail X/Y1/Y2/Z	500×300×300×100 mm
Rotation de l'axe R	360°
Vitesse de déplacement maximale XYZ	300 mm/s
Système d'entraînement	Moteur pas à pas + courroie crantée
Précision de répétition du positionnement	±0,02 mm
Mode de fonctionnement	Entièrement automatique
Méthode de programmation	Programmation manuelle via boîtier d'apprentissage
Système de contrôle	Système de contrôle à température constante
Unité de contrôle	Carte de contrôle
Poids de la machine	90 kg
Dimensions hors tout (L×l×H)	716×585×800 mm
Alimentation	220V, 50–60Hz
Plage de contrôle de la température	0–550 °C
Méthode de nettoyage de la panne de soudure	Nettoyage pneumatique à l'air
Interface de communication externe	USB + RS232
Méthodes de soudage	Soudage par points / Soudage par traînage
Température et humidité de l'environnement de travail	5–40 °C, 20 %–90 % HR (sans condensation)

Scénarios d'application

Convient pour le soudage automatisé de circuits imprimés, de cartes flexibles FPC, de connecteurs électroniques, de terminaux de faisceaux de fils, de capteurs, de petits modules, de composants audio, d'électronique grand public, d'électronique médicale et d'assemblages électroniques automobiles.

Avantages du produit

Conception de travail alternée à double table : Deux postes de travail fonctionnent en alternance, ce qui permet de gagner du temps d'attente pour le chargement/déchargement et d'améliorer l'efficacité de la production
Cohérence de soudage ultra-élevée : Remplace le soudage manuel, élimine la qualité instable causée par l'opération humaine et réduit le taux de défauts
Fonctionnement simple et faible coût d'apprentissage : La programmation intuitive par boîtier d'apprentissage permet aux opérateurs de terminer rapidement la modification des programmes sans connaissances professionnelles en programmation
Conception respectueuse de l'environnement : Le système de purification de fumée intégré élimine les fumées de soudage et respecte les normes environnementales de l'usine
Longue durée de vie et faible coût de maintenance : Le cadre en alliage antirouille et les composants de transmission fiables supportent une production industrielle continue de longue durée
