Contrôle des boutons pour le chargeur à charge multiple avec le chargeur de chargeur de circuit imprimé

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD250
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Chargeur multiple de carte PCB de magazine

Autre nom:

Machine de chargement de cartes SMT

Alimentation:

Pour les appareils de type à commande numérique

Pression atmosphérique:

4-6 barres

Opération:

Opération avant

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

chargeur de chargeur de chargeur de chargeur de chargeur de chargeur

Chargeur de PCB compatible SMEMA

Chargeur de circuits imprimés à charge fermée

Description du produit

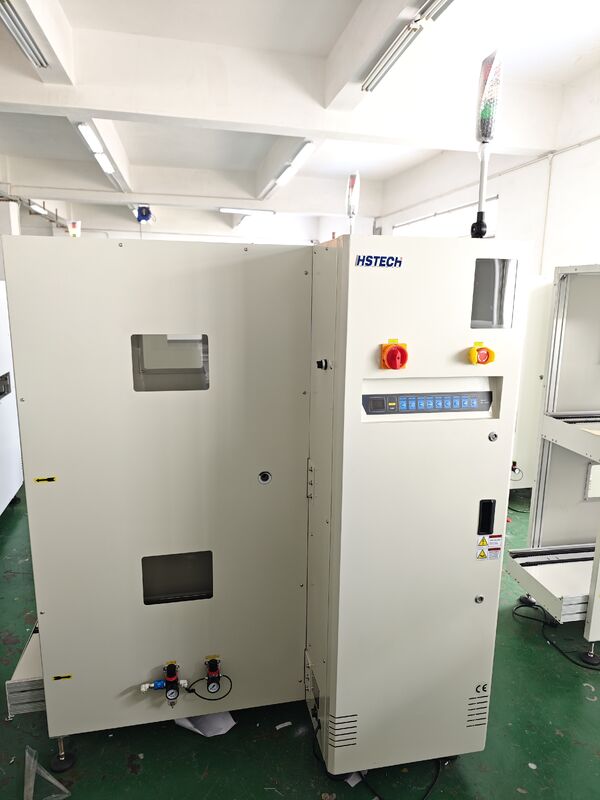

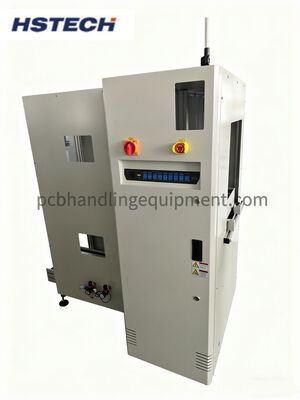

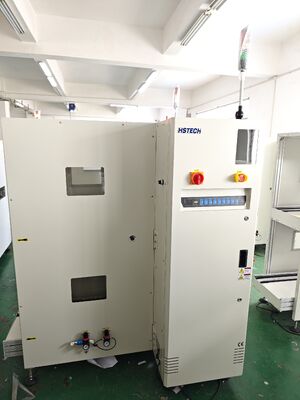

Machine de chargement de PCB SMEMA à contrôle de bouton inclus

Cette machine de chargement de PCB fermée est un équipement d'alimentation automatique frontal spécialement conçu pour les lignes de production d'assemblage CMS. Il est doté d'un boîtier de sécurité entièrement fermé avec commande centralisée par bouton physique et prend en charge la station d'accueil des signaux de communication SMEMA standard pour une intégration transparente avec les imprimantes de pâte à souder, les monteurs de composants, les machines de distribution, les fours de refusion et autres équipements SMT.

Scénarios d'application

Correspondance d'alimentation frontale pour les imprimantes de pochoirs SMT
Alimentation automatique des cartes pour les monteurs de puces à grande vitesse
Alimentation continue prenant en charge les machines de distribution en ligne et les équipements de brasage à la vague sélective
Alimentation par lots de PCB pour les cartes de commande électroniques automobiles, les circuits flexibles FPC et la production de mini-cartes à semi-conducteurs
Alimentation automatique d'atelier sans poussière avec conception de protection de sécurité entièrement fermée

Caractéristiques principales du produit

Conception intégrée modulaire :Disposition modulaire standardisée pour un démontage, une maintenance, une extension des fonctions et une conversion de modèle faciles
Cadre mécanique robuste renforcé :Structure de cadre intégrée en acier épaissi avec traitement anti-vibration pour un fonctionnement continu stable 24 heures sur 24
Conception rentable :La disposition structurelle optimisée réduit les coûts de fabrication tout en conservant des fonctions d'alimentation complètes

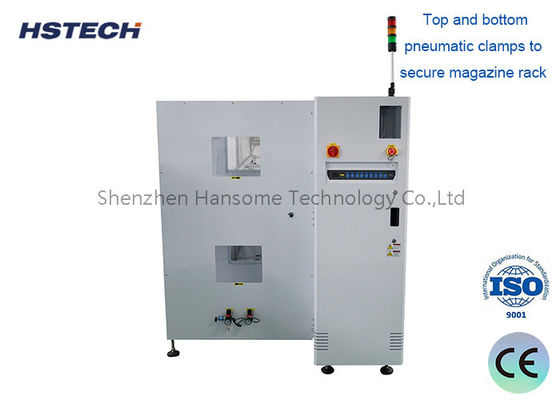

Pinces pneumatiques doubles :Le mécanisme de serrage pneumatique supérieur et inférieur verrouille fermement les porte-revues pendant le fonctionnement
Garantie zéro bris de PCB :Bande transporteuse à friction souple avec structure de levage tampon et capteurs de limite de hauteur précis pour éviter d'endommager les PCB
Compatible avec les signaux SMEMA standards :Interface de communication SMEMA standard intégrée pour une interconnexion automatique des signaux avec tous les équipements SMT courants

Spécifications techniques

Article	Paramètre
Nom du produit	Machine de chargement de PCB
Hauteur de transport	910 ± 30 mm
Temps de chargement du PCB	Environ 6 secondes
Temps de remplacement du chargeur	Environ 30 secondes
Direction du transport	L~R ou R~L
Opération	Fonctionnement frontal
Rail côté fixe	Face avant (ou préciser)
Alimentation	220 V, 50/60 Hz, ±10 %
Pression atmosphérique	4-6 bars
Épaisseur du PCB	Minimum 0,4 mm
Quantité de chargeur	Face supérieure : 1 pièce, face inférieure : 2 pièces
Sélection de l'emplacement	1-4 (pas de 10 mm)
Vitesse du convoyeur	0,5-20 M/min ou personnalisé
Signal	SMEMA

Spécifications du modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Longueur de PCB efficace	50×50~350×250 mm	50×50~455×330 mm	50 × 50 ~ 530 × 390 mm	50×530×460mm
Taille de la machine	1400×800×1200mm	1650×880×1200mm	1800×940×1200mm	1800×1010×1200mm
Taille du chargeur	355×320×563mm	460×400×563mm	535×460×570mm	535×530×570mm
Poids	140 kg	180 kg	220 kg	260 kg

Industries applicables

Usine d'assemblage électronique SMT Fabrication d'électronique automobile Production de nouveaux tableaux de contrôle d’énergie Traitement de circuits flexibles FPC Atelier packaging de semi-conducteurs Production d'équipements électroniques médicaux Usine d’appareils portables intelligents
