Machine à distribuer de la colle à grande vitesse à voie unique avec vanne d'injection sans contact

Nom De Marque:	HSTECH
Numéro De Modèle:	D450S/D1200S
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine de distribution de colle

Méthode de contrôle:

PLC + carte de contrôle de mouvement

Positionnement visuel CCD:

compensation de décalage pour la position

Capacité de distribution:

10CC/30CC/50CC/60CC

Nettoyage des buses de valve:

Nettoyage à l'aspirateur

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

machine à distribuer de la colle à voie unique

distributeur de colle à vannes d'injection sans contact

Machine à distribuer de la colle à grande vitesse

Description du produit

Machine de distribution de colle à voie unique à grande vitesse avec valve d'injection sans contact

Le distributeur de colle de la série D présente une conception avancée adaptée à divers environnements de production, offrant un rapport qualité-prix exceptionnel. La configuration complète répond aux exigences de distribution pour des substrats de différentes spécifications.

Utilise la technologie des valves d'injection sans contact pour garantir l'uniformité de la distribution, augmenter la productivité et minimiser les pertes de matériaux. Combine plusieurs technologies de distribution pour offrir des solutions personnalisées.

Spécifications de performances de microdistribution

Diamètre minimum du point de distribution : 0,2 mm
Largeur de ligne minimale : 0,25 mm
Largeur de débordement de colle autorisée : 0,1 mm
Volume de distribution minimum : 2 nl

Le contrôle du microvolume au niveau du nanolitre répond aux exigences de fabrication d’ultra-précision pour les micropuces, les composants minuscules et les FPC ultra-minces, réduisant efficacement les défauts et améliorant le rendement du produit fini.

Spécifications techniques

Article (Modèle)	D450S	D1200S
Cadre monolithique	L950D1300H1600 (mm)	L1800D1300H1600 (mm)
Méthode de contrôle	PLC + carte de contrôle de mouvement	PLC + carte de contrôle de mouvement
Positionnement visuel CCD	Compensation de décalage pour la position	Compensation de décalage pour la position
Voie de transport	Convoyeur à bande haute température, voie à une section (voie à trois sections en option)	Convoyeur à bande haute température, voie à une section (voie à trois sections en option)
Transport à moteur pas à pas	0,8 à 15 m/min	0,8 à 15 m/min
Ajustement automatique de l'amplitude	Voie unique : 50~510 mm	Voie unique : 50~510 mm
Mode de conduite X/Y/Z	Servomoteur + Vis à billes (moteur linéaire en option)	Moteur linéaire sur l'axe X ; Servomoteur axe Y/Z + vis à billes
Vitesse maximale	1000 mm/s	1000 mm/s
Précision de fonctionnement	±0,02 mm	±0,02 mm
Course de distribution	X=510mm, Y=510mm, Z=100mm	X=1200mm, Y=510mm, Z=100mm
Quantité de vanne équipée	Un jeu standard (deux jeux en option, espacement des vannes doubles réglable électriquement)	Un jeu standard (deux jeux en option, espacement des vannes doubles réglable électriquement)
Chauffage des vannes	Température ambiante ~ 100°C	Température ambiante ~ 80°C, ±3°C
Capacité de distribution	10CC/30CC/50CC/60CC	10CC/30CC/50CC/60CC
Détection de colle	Détection automatique	Détection automatique
Nettoyage des buses de valve	Aspirateur	Aspirateur
Interface de communication	SMEMA	SMEMA
Mode de programmation	Programmation visuelle hors ligne ou en ligne	Importez n’importe quel fichier de machine de patch ou programmation visuelle en ligne
Tension d'entrée	220 V 50/60 Hz	220 V 50/60 Hz
Pression atmosphérique	0,6 MPa	0,6 MPa
Puissance totale	2,4 kW	3 kW
Poids total	650KG	750KG
Norme de sécurité	CE	CE

Domaines d'application principaux

Le distributeur à grande vitesse D450S sert à la fabrication de fluides de précision dans les industries électroniques haut de gamme, couvrant 9 processus principaux :

Sous-remplissage :Remplissage inférieur pour les puces BGA et POP empilées pour améliorer la résistance aux chocs et la protection contre l'humidité
Revêtement conforme de précision :Isolation PCB, revêtement protecteur imperméable et anticorrosion
Barrage et remplissage :Construction du barrage suivi d'un remplissage pour copeaux de grande taille pour éviter les débordements de colle
Emballage COB :Encapsulation pour puces LED COB et capteurs de caméra
Renforcement des composants FPC :Renforce les circuits imprimés flexibles et les zones de flexion
Encapsulation des broches :Isolation et étanchéité des bornes des connecteurs
Empilez les emballages POP :Remplissage de micro-volumes pour puces empilées multicouches
Processus de colle rouge SMT :Pointage et dessin de lignes à grande vitesse avec de la colle rouge SMT
Collage adhésif thermofusible :Liaison d’assemblage pour boîtiers électroniques grand public et composants optiques

Matériaux compatibles :Colle de sous-remplissage, colle UV, colle rouge SMT, adhésif thermofusible, revêtement conforme, résine époxy, pâte d'argent conductrice, vernis protecteur et autres matériaux fluides.

Équipement standard et assistance technique

Forfait de livraison standard :Machine principale, vanne d'injection standard, unité de contrôle de température, système de vision CCD, logiciel d'exploitation, luminaire standard, manuel d'utilisation et outils d'installation
Installation et mise en service :Configuration de la machine sur site, amarrage de la ligne de production, formation des opérateurs et optimisation des paramètres du processus
Service de garantie :Garantie complète d'un an sur la machine ; garantie prolongée disponible pour les vannes à noyau et les servomoteurs ; assistance technique à vie avec réponse aux pannes en ligne 24 heures sur 24
Prise en charge du processus :Consultation gratuite sur la sélection de la colle, test d'échantillons du processus de distribution et développement de solutions personnalisées

Industries cibles

Emballage de semi-conducteurs, électronique grand public, appareils portables intelligents, électronique automobile, nouvelles énergies, lentilles optiques, circuits flexibles FPC, dispositifs médicaux, écrans LED, usines d'assemblage SMT

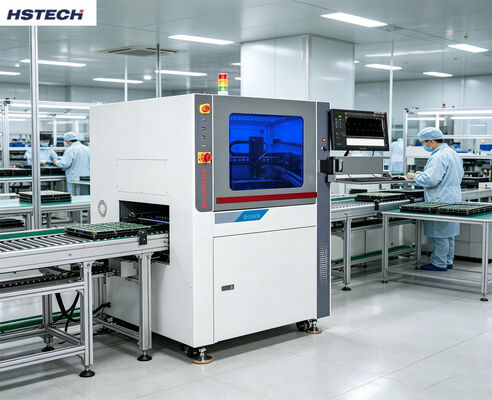

Images du produit
