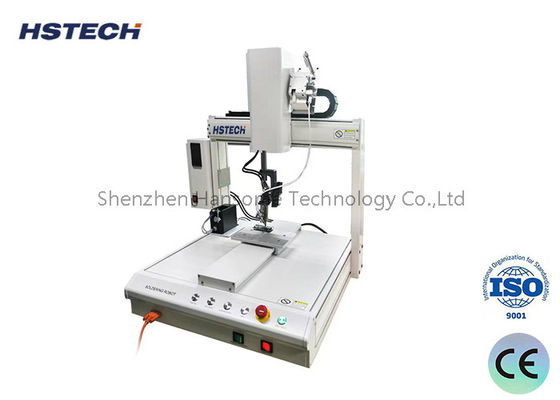

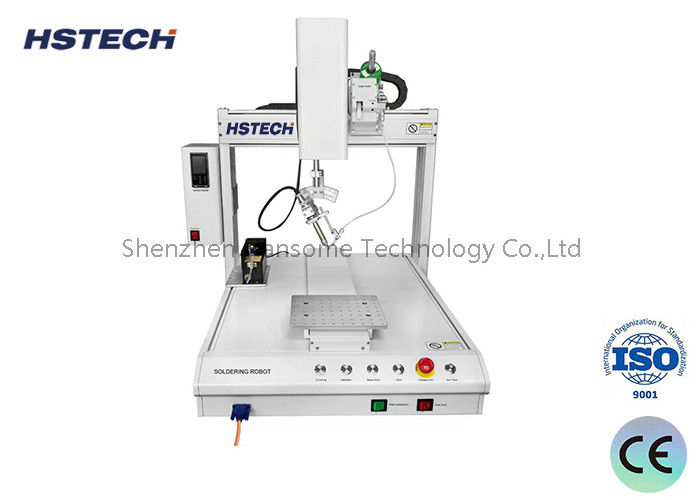

Robot de soudage automatique rotatif à 4 axes avec tête de soudage tournante à 360°

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les appareils à commande numérique
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Robot de soudure automatique de bureau

Tension:

110 V / 220 V courant alternatif

Puissance de chauffage:

150W

Plate-forme:

Double

Garantie:

1 an

Distance de déplacement X/Y/Z:

300×300×100mm

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Robot de soudure automatique à 4 axes

Tête de soudure tournante à 360°

Machines de soudage automatique de bureau

Description du produit

Robot de soudage automatique rotatif à 4 axes de bureau avec tête de soudage rotative à 360°

HSTECH HS-S331R Robot de soudage rotatif à quatre axes

Machine à souder automatique Programmable pour prise de chargeur, Terminal DC, soudure de bande LED

Présentation du produit

Le modèle HS-S331R est un robot de soudage automatisé à 4 axes composé d'axes linéaires X/Y/Z plus un axe R rotatif à 360° développé par HSTECH. Conçue pour accomplir des tâches de brasage à l'aveugle impossibles pour les équipements de soudage par refusion et à la vague, cette unité excelle dans l'assemblage de PCB de type mixte, de composants sensibles à la chaleur et de pièces électroniques délicates après traitement SMT.

Il est largement adopté pour le soudage de fils de PCB, le soudage de fiches de chargeur, les bornes de connecteur, les bornes CC et le collage de bandes LED dans les industries de l'électronique grand public. Le remplacement de la soudure manuelle stabilise efficacement la qualité du soudage, augmente la productivité et réduit les coûts de main-d'œuvre. La disposition compacte du bureau permet un fonctionnement autonome ou une intégration en ligne avec des lignes de production automatisées.

Spécifications techniques

Plage de déplacement X/Y/Z	300300100mm
Rotation de l'axe R	Rotation complète à 360°
Vitesse de déplacement maximale XYZ	300 mm/s
Mode de conduite	Moteur pas à pas + transmission par courroie de distribution
Répétabilité du positionnement	±0,02 mm
Mode de fonctionnement	Fonctionnement entièrement automatique
Méthode de programmation	Apprendre la programmation manuelle du pendentif
Système de contrôle	Carte de contrôle dédiée à température constante
Stockage du programme	Stockez jusqu'à 1 000 ensembles de programmes de traitement ; maximum 5 000 points par fichier unique
Capacité de stockage	256 M pour la boîte d'apprentissage, 32 M pour la carte hors ligne ; jusqu'à 100 000 points de traitement par fichier
Poids total	85 kg
Dimension (LLH)	516585800mm
Alimentation	AC220V,50/60Hz,350W
Plage de contrôle de la température	0 ~ 550 ℃
Astuce Nettoyage	Nettoyage automatique par soufflage d'air pneumatique
Port externe	USB et RS232
Type de soudure	Soudage par points/soudage par traînée
Ambiance de travail	5 ~ 40 ℃, 20 % ~ 90 % RH sans condensation

Avantages principaux du produit

Liaison 4 axes et soudure omnidirectionnelle :Équipée d'une tête de soudage à axe R rotative à 360°, la machine atteint les trous borgnes cachés et les broches latérales inaccessibles aux appareils de soudage standard. Idéal pour les PCB irréguliers et les composants thermiquement vulnérables.
Haute précision et structure stable :Le cadre en alliage d'aluminium évite la déformation et la rouille. L'entraînement par moteur pas à pas de précision garantit une précision de répétition de ± 0,02 mm, fournissant des joints de soudure cohérents dans la production de masse et éliminant la qualité inégale du brasage manuel.
Programmation efficace et production flexible :Prend en charge la fonction de copie point à point et en bloc pour réduire considérablement le temps de programmation. La programmation hors ligne via une carte de stockage réduit le temps d'attente de la machine, permettant un changement de modèle rapide pour les commandes multi-spécifications en petits lots.
Entretien automatique de la pointe à souder :Le mécanisme de nettoyage automatique pneumatique intégré élimine régulièrement l'oxyde de la pointe du fer à souder, réduisant ainsi l'usure de la pointe et maintenant un effet de soudure stable en continu.
Contrôle de soudure à température constante :Une régulation précise de la température de 0 à 550 ℃ s'adapte aux fils de soudure avec et sans plomb, évitant ainsi les dommages causés par la surchauffe des composants électroniques sensibles.
Transmission de données pratique :Les deux interfaces USB et RS232 prennent en charge l'importation/exportation de programmes et la connexion de données avec le système de gestion de production MES d'usine pour une gestion intelligente de l'atelier.

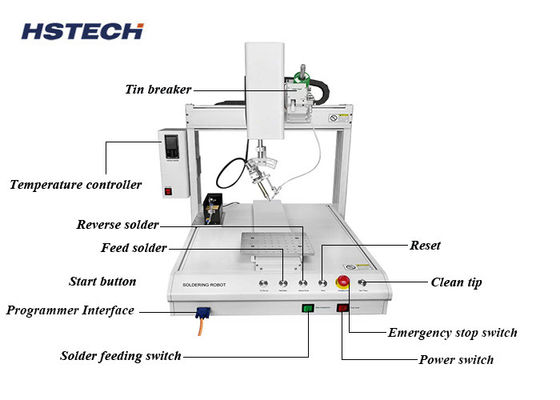

Principaux composants

Tête de fer à souder :Conception de retour de température en temps réel pour une production de chaleur stable pendant le soudage continu.
Contrôleur de température numérique :Réglage précis de la température en temps réel pour éviter la soudure à froid ou la brûlure des composants.
Pendentif d'apprentissage portatif :Fonctionnement intuitif pour une configuration rapide du programme sans codage compliqué.
Dévidoir automatique de fil à souder :Alimentation quantitative constante en soudure pour contrôler précisément le volume de soudure pour des joints uniformes.

Champs d'application

Electronique grand public : fiches de chargeur, connecteurs USB, bornes d'alimentation CC
Industrie de l'éclairage : collage de bandes lumineuses LED et soudure de PCB
Assemblage de précision : circuits imprimés mixtes SMT+THA et petits composants fragiles
Traitement du câblage : soudure à l'étain câble-à-carte pour divers modules électroniques
