Machine de revêtement auto-conforme sélective de haute précision avec système de programmation visuelle en ligne

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-H2
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine de revêtement de couleur conforme sélective

Largeur du convoyeur:

50-450 mm (personnalisé disponible)

Transmission:

L à R, ou R à L

vitesse de transport:

0-12000mm/min

Mode 100:

Enseignement manuel

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

Machine de revêtement conforme sélective avec programmation visuelle

machine de revêtement conforme automatique pour la distribution de précision

machine de distribution de colle à programmation en ligne avec garantie

Description du produit

Machine de revêtement conforme automatique sélective de haute précision avec système de programmation en ligne visuel

Cette machine de vernissage automatique est un système intelligent conçu pour un contrôle précis des fluides et une application sélective sur les surfaces des produits. Équipé d'une plate-forme de mouvement robuste à 3 axes comme configuration de base, il comprend des vannes de pulvérisation et de distribution à aiguille pour appliquer avec précision trois anti-peintures, de la colle UV, de la colle instantanée, du gel de silice, de l'adhésif thermofusible et d'autres liquides à des positions précises sur les PCB ou les produits. La machine offre une excellente protection des PCB et des produits contre les dommages environnementaux.

Composants clés

Système d'entraînement de servomoteur sur axes X, Y, Z
Valve de revêtement de haute précision
Contrôle PC industriel avec interface entièrement en anglais
Structure de machine stable et plate-forme de travail solide
largeur de revêtement de 50 à 450 mm

Caractéristiques de la machine

Capable à la fois d'applications de revêtement de panneaux entiers et de revêtement sélectif
La structure de la machine en acier inoxydable assure la stabilité sans trembler
Système de déplacement XYZ fiable et entraîné par servomoteur
Programmation complète avec saisie manuelle et automatique du mode de programmation de piste arbitraire
Le système de programmation visuelle en ligne prend en charge la programmation de points, de lignes, d'arrondis et d'arcs
Ordinateur personnel industriel pour un contrôle systématique élevé
Les vannes de pulvérisation et de distribution fonctionnent ensemble, basculant automatiquement entre les actions de pulvérisation et de revêtement pour les processus de revêtement de PCB haute densité
Enduit efficacement et uniformément les bords des composants, éliminant ainsi l'effet d'ombre pulvérisé.
Fonction de réglage automatique intelligent de la largeur avec une largeur de transport de 50 à 450 mm (personnalisable)
Vannes de nettoyage automatique et fonction tuyau en mode veille
Détection optionnelle des faces avant et arrière du PCB avec importation automatique du programme
Communication compatible SMEMA
Système d'éclairage interne équipé
La fonction d'alimentation constante en colle évite le gaspillage de matériau
Améliore considérablement l'efficacité de la production, économise du travail et améliore la précision et la qualité du produit.

Spécifications techniques

Paramètre	Spécification
Nom du produit	Machine de vernissage sélective
Modèle	HS-H2
Hauteur de transmission	920 ± 20 mm
Largeur du convoyeur	50-450mm (personnalisé disponible)
Distance de déplacement X/Y/Z	450×450×100mm
Vitesse d'entraînement à 3 axes	800 mm/s
Transmission	De gauche à droite ou de droite à gauche
Hauteur du composant	Haut et bas max 100 mm
Taille du bord de la carte PCB	≥5mm
Vitesse de transport	0-12000 mm/min
Précision de répétition	±0,02 mm
Programmes de stockage	Jusqu'à 1000
Alimentation	AC220V
Pression atmosphérique	4-6kgf/cm²
Mode de contrôle	PC industriel + Carte de contrôle de mouvement
Ajustement du guide linéaire	Ajustement intelligent
Mode de programmation	Enseignement manuel
Port de communication	SMEMA
Source d'éclairage	Source lumineuse auto-équipée
Source d'éclairage de détection	Auto-équipé
Logiciel	Logiciel Windows + revêtement
Moteur d'entraînement	Moteur pas à pas (2 pièces)
Mode de conduite 3 axes	Servomoteur + module tournevis + cylindre électrique
Nombre de valves en caoutchouc	1 valve de pulvérisation + 1 valve de distribution à aiguille
Largeur du film de pulvérisation	5-15mm
Méthode de pulvérisation	Automatique
Puissance totale	2,4 kW
Corps de machine	Acier inoxydable
Poids de la machine	450 kg
Dimensions de la machine	1000×1200×1766 mm

Applications

Cette machine est largement utilisée pour le revêtement de produits électriques et de communication, de circuits intégrés, de pâte à souder pour circuits imprimés, de protection contre la poussière et l'humidité, d'écrans LCD à cristaux liquides, de haut-parleurs, d'écouteurs, d'équipements audio, de composants LED, de lentilles optiques, de transformateurs SMD, de claviers, de liaison de boîtiers de téléphones portables, de radios, de téléphones, d'ordinateurs, de lecteurs MP4, de jouets électroniques, de liaison de châssis, de commutateurs, de connecteurs et de divers autres composants électroniques.

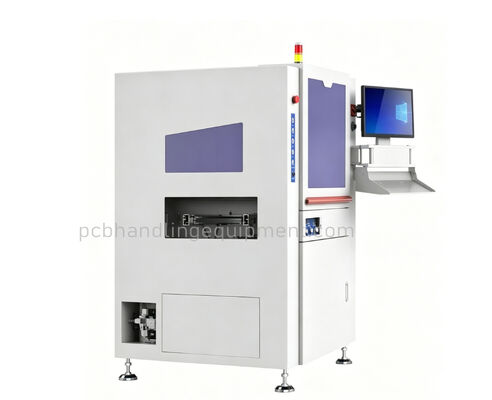

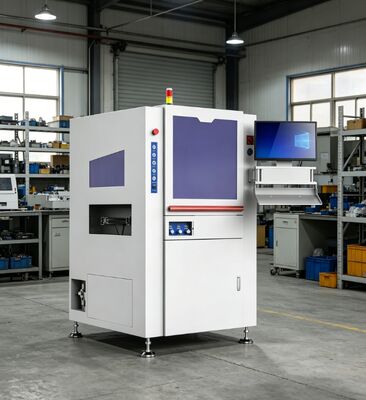

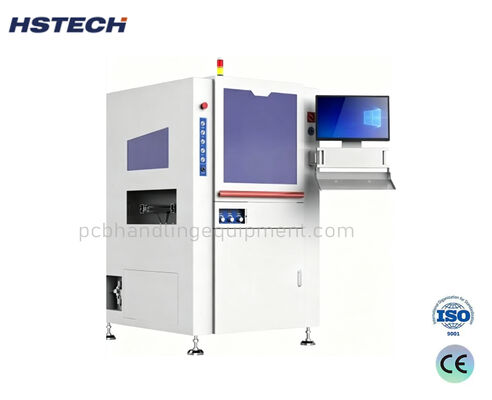

Images du produit
