Dispositif de séparation de plaques de type couteau de haute précision pour dépannage de PCB ou séparation de lame en V-Cut

Dispositif de séparation de plaques de type couteau de haute précision pour dépannage de PCB ou séparation de lame en V-Cut

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-203
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Séparateur de PCB à lame

autre nom:

Machine à découper les PCB en V

Qualité:

Rang durable et élevé

Alimentation:

AC220V monophasé, 50-60Hz

Système d'entraînement:

Moteur pas à pas (autobloquant)

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Machine de dépanelisation de circuits imprimés de haute précision

PCB séparateur de planches de type couteau

Machine à séparer les lames en V-Cut

Description du produit

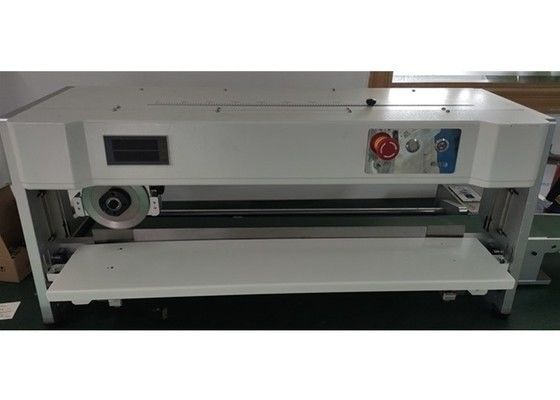

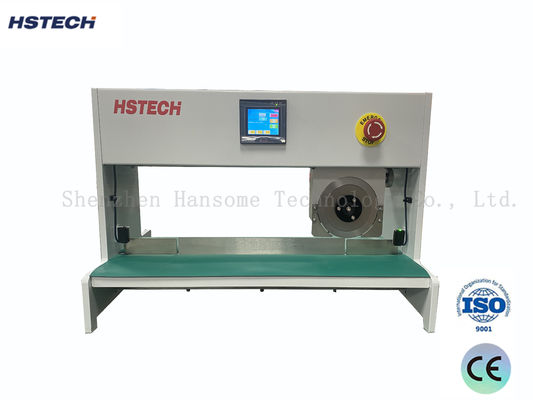

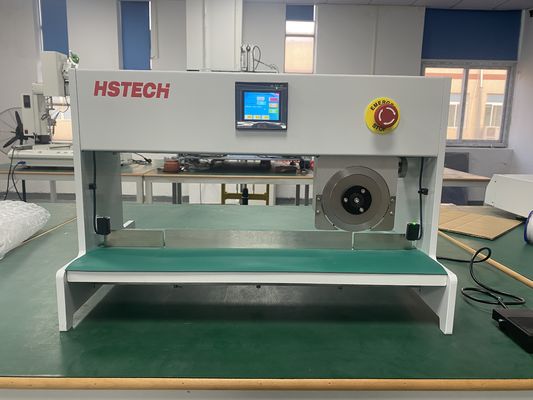

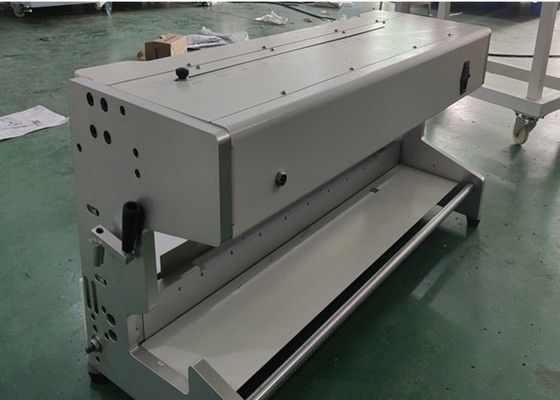

Séparateur de circuits imprimés de type couteau de haute précision pour le dépannage de PCB

Ce séparateur de circuits imprimés est une machine de découpe de circuits imprimés de haute précision conçue spécifiquement pour les lignes de production SMT. Il adopte un mécanisme de coupe à couteau supérieur et inférieur pour séparer en toute sécurité et efficacement les PCB connectés par une rainure en V. Il élimine complètement les dommages aux circuits et la casse des composants causés par le dépannage manuel, et est largement utilisé dans les industries de la fabrication électronique, de l'assemblage SMT et de l'assemblage de PCB.

Spécifications techniques

Alimentation	Monophasé AC220V, 50-60Hz
Poids	60KG
Dimensions de la machine	770mm (L) × 370mm (l) × 420mm (H)
Vitesse de coupe	300mm/s
Course maximale de la roue de couteau	350mm
Réglage fin de la roue de couteau	0-3mm
Réglage du couteau inférieur	0-2mm
Largeur du déflecteur arrière	150mm
Largeur de coupe maximale du PCB	150mm
Longueur de coupe maximale du PCB	350mm
Épaisseur de PCB applicable	0.6-3.2mm
Espacement de la rainure en V	0.25-2.0mm
Protection de sécurité	Interrupteur de sécurité infrarouge
Système d'entraînement	Moteur pas à pas (auto-bloquant)
Matériau du couteau	Acier rapide importé (réaffûtable ~2 fois)

Caractéristiques principales

Coupe de haute précision pour un rendement maximal : Le moteur pas à pas avec fonction d'auto-verrouillage à la mise sous tension offre une coupe et un positionnement précis, éliminant les déviations de déplacement et garantissant des coupes lisses et sans bavures.
Coupe à faible contrainte pour protéger les composants : La conception du couteau circulaire mobile réduit la contrainte mécanique, empêchant la fissuration des joints de soudure et la casse des composants électroniques.
Réglage polyvalent pour divers PCB : La roue de couteau et le couteau inférieur réglables s'adaptent à différentes épaisseurs de PCB (0,6-3,2 mm) et espacements de rainures en V (0,25-2,0 mm).
Fonctionnement protégé par sécurité : L'interrupteur de sécurité infrarouge arrête automatiquement la machine lorsque des objets étrangers pénètrent dans la zone de coupe.
Couteaux durables à faible coût de maintenance : Les couteaux en acier rapide importé peuvent être réaffûtés environ 2 fois, prolongeant leur durée de vie.
Fonctionnement simple pour une haute efficacité : La commande par pédale permet un fonctionnement simple avec des résultats de qualité constante.

Applications

Dépannage de PCB sur les lignes de production SMT
Découpe de masse de PCB dans les usines de fabrication électronique
Dépannage de PCB de précision et de PCB avec composants montés
Assemblage de PCB dans les industries de l'électronique grand public, du contrôle industriel et de l'électronique automobile
Amélioration des processus de dépannage pour réduire les taux de retravail et de rebut

Questions fréquemment posées

Quelle épaisseur de PCB cette machine peut-elle couper ?

Elle convient aux PCB d'une épaisseur de 0,6 à 3,2 mm et aux rainures en V d'un espacement de 0,25 à 2,0 mm, offrant une grande compatibilité.

La coupe endommagera-t-elle les composants du PCB ?

La coupe par couteau circulaire mobile produit une contrainte mécanique très faible. Combinée à un contrôle précis du déplacement, elle n'endommage pas les joints de soudure ni les composants environnants, ce qui la rend idéale pour le dépannage de PCB de précision.

Les couteaux peuvent-ils être remplacés ou réaffûtés ?

Les couteaux supérieur et inférieur sont en acier rapide importé. Les couteaux émoussés peuvent être réaffûtés environ 2 fois, ce qui réduit les coûts d'exploitation à long terme.

Quelles sont les caractéristiques de sécurité de la machine ?

Elle est équipée d'un interrupteur de sécurité infrarouge qui arrête automatiquement la machine lorsque des objets étrangers pénètrent dans la zone de mouvement du couteau, évitant ainsi les accidents.
