Robot de soudage automatique à double table à 5 axes de haute précision pour la soudage par glissement et par glissement

Robot de soudage automatique à double table à 5 axes de haute précision pour la soudage par glissement et par glissement

Nom De Marque:	HSTECH
Numéro De Modèle:	Pour les appareils à moteur à combustion
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	100 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

plate-forme:

Table double

Axe:

5 axes

Moteur:

Moteur pas à pas

Axe de R:

360

Programmation:

Manuel avec boîte d'enseignement

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

100 pièces par mois

Mettre en évidence:

Robot de soudure automatique à 5 axes

robot de soudage à double table avec précision

robot de soudage par traînée

Description du produit

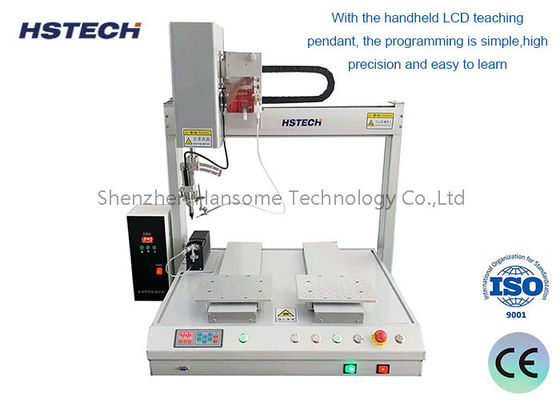

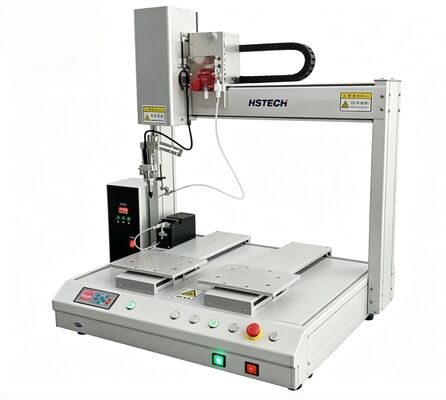

Robot de soudure automatique de haute précision à 5 axes et double table

Modèle HS-S5331R - Solution de soudage automatisée avancée pour applications de soudage par points et par traînage

Présentation du produit

La machine de soudage robotisée à 5 axes et double table HS-S5331R de HSTECH est une solution de soudage automatisée de haute efficacité et de haute précision, conçue pour rationaliser les processus d'assemblage électronique. Conçue pour la fiabilité et la flexibilité, elle offre des résultats de soudage constants et de haute qualité tout en réduisant la main-d'œuvre manuelle et les erreurs de production.

Caractéristiques principales

Capacité de soudage à 5 axes : Permet des tâches de soudage complexes et multi-angles avec une grande adaptabilité aux conceptions de produits diverses
Contrôle par moteur pas à pas : Assure un mouvement précis et répétable pour des performances de soudage constantes
Contrôle du chauffage et de la fusion de la soudure : Optimise la fusion et l'application de la soudure, prévenant les défauts tels que les joints froids ou les ponts de soudure
Guide linéaire de haute qualité : Garantit un mouvement fluide et plat pour un fonctionnement stable et sans vibrations
Options de soudage flexibles : Prend en charge le soudage par points, le soudage par traînage et d'autres fonctions de soudage personnalisées
Châssis durable en alliage d'aluminium : Construction anti-pliure et anti-rouille conçue pour une utilisation industrielle à long terme
Programmation par pupitre d'apprentissage : Programmation manuelle conviviale avec stockage jusqu'à 99 groupes de programmes
Système de filtre de purification de fumée : Prolonge la durée de vie du fer à souder et améliore la qualité du soudage en éliminant les fumées nocives

Spécifications techniques

Paramètre	Spécification
Modèle	HS-S5331R
Plage de travail X/Y1/Y2/Z	500 × 300 × 300 × 100 mm
Axe R	360°
Vitesse XYZ	Max 300 mm/s
Système d'entraînement	Moteur pas à pas + courroie crantée
Précision de répétition	±0,02 mm
Méthode de fonctionnement	Automatique
Programmation	Programmation manuelle (pupitre d'apprentissage)
Système de contrôle	Système de contrôle constant
Poids	90 kg
Dimensions (L × l × H)	716 × 585 × 800 mm
Alimentation	220 V 50-60 Hz
Plage de contrôle de température	0-550℃
Nettoyage de la panne de fer	Nettoyage à l'air / Pneumatique
Interface externe	USB + RS232
Méthode de soudage	Soudage par points / Soudage par traînage
Température/Humidité de travail	5-40℃ / 20-90% HR

Avantages clés

Conception à double table : Permet le chargement/déchargement et les opérations de soudage simultanés, doublant l'efficacité de production
Haute précision et constance : La précision de répétition de ±0,02 mm garantit des joints de soudure uniformes, éliminant les erreurs humaines
Fonctionnement convivial : La programmation par pupitre d'apprentissage nécessite une formation minimale, permettant une configuration rapide pour de nouveaux produits
Faible maintenance : Les composants durables et la purification de fumée intégrée réduisent les temps d'arrêt et prolongent la durée de vie de l'équipement
Large compatibilité : Convient pour le soudage de circuits imprimés, de connecteurs, de fils et d'autres composants électroniques dans de nombreuses industries

Scénarios d'application

Idéal pour la production de masse et l'assemblage de précision dans :

Électronique grand public (smartphones, tablettes, appareils électroménagers)
Électronique automobile (capteurs, modules de commande)
Équipement de télécommunication (cartes de circuits imprimés, connecteurs)
Électronique industrielle (panneaux de commande, alimentations)

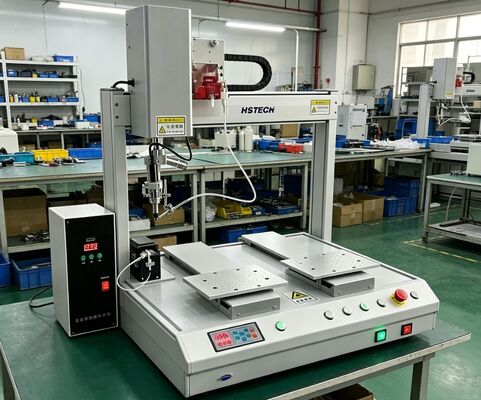

Images du produit
