Machine de soudage sélectif de bureau de haute précision pour le soudage de composants traversants

Name: Machine de soudage sélectif de bureau de haute précision pour le soudage de composants traversants
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: Le HS-320
Price: 3,450.00 USD
Availability: InStock

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-320
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Nom du produit:

Machine à souder sélective de bureau

Matériau du pot de soudure:

Acier inoxydable

Capacité de soudure:

10 kg

Poids de la machine:

70KG

Épaisseur du PCB:

0,8 ~ 3 mm (longueur de broche ≤3 mm)

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Mettre en évidence:

machines à souder sélective pour bureau

robot de soudage de composants traversants

robot de soudage automatique de haute précision

Description du produit

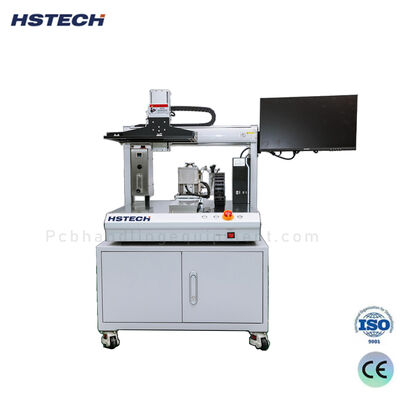

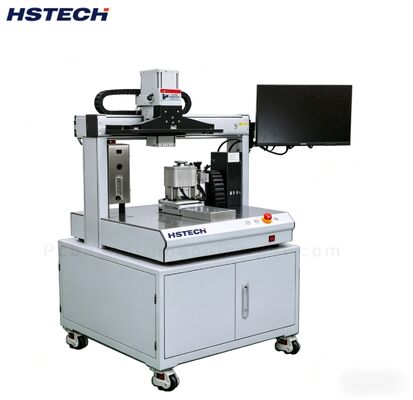

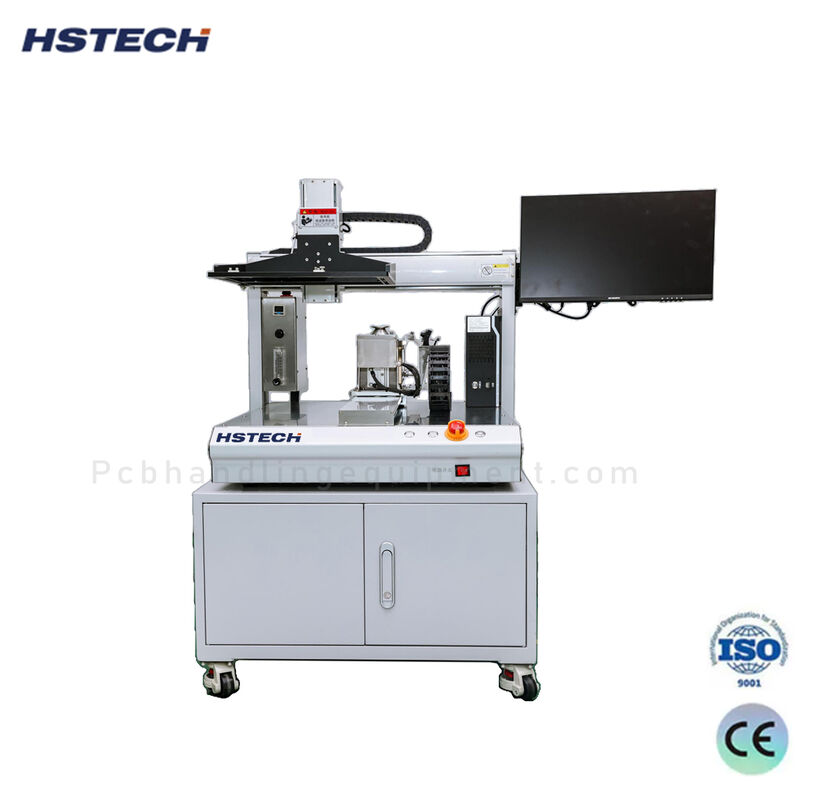

HS-320 machine à souder sélective pour bureau

Le HS-320 est un système de soudage sélectif compact de type bureau conçu pour le soudage de composants à trous de haute précision.et environnements de maintenance où l'espace est limité mais la qualité ne peut être compromise.

Spécifications du produit

Point de spécification	Le HS-320
Taille applicable de la carte de PCB (L*W)	50 × 50 ~ 320 × 250 mm
Épaisseur de PCB applicable	Épaisseur du panneau: 0,8 ~ 3 mm / longueur de broche: dans les 3 mm
Hauteur du composant	Au-dessus de la carte: moins de 100 mm / au-dessous de la carte: moins de 50 mm
Forme et conditions du PCB	1. Marge de manipulation des PCB: ≥3 mm 2Poids des composants: inférieur à 3 kg 3- Déformation du panneau: inférieure à 0,5 mm
Matériau du pot de soudure / capacité	Acier inoxydable / 10 kg
Puissance de soudeuse	Pour les appareils à commande numérique
Exigences relatives au N2	Pureté: 99,999% Pression/consommation: 0,5 MPa / 20-30 L/min / 1,2 à 1,5 m3/h
Buse de flux	Buse de fluide de précision
Capacité de flux	2L (remplissage manuel)
Alimentation en air	00,5-0,7 Mpa
Diamètre intérieur de la buse	Les émissions de dioxyde de carbone sont calculées en fonction de la fréquence d'émission de dioxyde de carbone.
Hauteur des vagues	Réglage automatique / mesure de la hauteur
Contrôle du système	Le PC + le PLC (Windows + Inovation)
Logiciel de programmation	Prend en charge le dessin d'image pour la programmation (rapide et pratique)
Énergie électrique	220V à phase unique ± 10% Puissance de démarrage: 2 kW
Le poids	70 kg (y compris la soudure de 10 kg)
Dimensions globales (LWH)	730 × 800 × 840 mm

Principales caractéristiques

Le vrai design de bureau- Avec une empreinte de seulement 730 x 800 mm, le HS-320 s'adapte facilement sur n'importe quel bureau, idéal pour les laboratoires, les centres de réparation et les petits ateliers.
Soudage sélectif de précision- Prend en charge une hauteur d'onde programmable et des diamètres de buse personnalisables (Φ3-20 mm), permettant une soudure précise des broches individuelles sans affecter les composants SMD environnants.
Système de commande intelligent- Combine un PC (Windows) et un PLC (Inovance) pour un contrôle stable en temps réel. Le logiciel de programmation basé sur l'image permet aux opérateurs de créer rapidement des chemins de soudure en dessinant directement sur une image de PCB.
N2 Prêt- Le support intégré pour l'azote de haute pureté (99,999%) améliore l'humidification, réduit les débris et assure une qualité constante de la soudure.
Étalonnage automatique de la hauteur d'onde- Le système mesure et ajuste automatiquement la hauteur de l'onde, réduisant ainsi le temps de configuration manuelle et améliorant la répétabilité.
Pot de soudure intégré- Pot en acier inoxydable d'une capacité de 10 kg et d'une puissance de chauffage de 1,5 kW, suffisant pour un fonctionnement continu dans une production de volume faible à moyen.

Systèmes de préchauffage

Préchauffage latéral supérieur (facultatif)

Le tube de chauffage infrarouge de 1 kW préchauffe le dessus de la carte PCB avant le soudage, répondant aux exigences de température élevée pour les éléments spéciaux.améliore la pénétration de l'étain, et améliore la qualité globale du soudage.

Préchauffage du côté inférieur

Utilise une conduction thermique infrarouge rapide pour préchauffer les cartes PCB avant le soudage et maintient le chauffage pendant le processus.Caractéristiques synchronisées "préchauffage + soudure" principe de conception qui améliore l'efficacité, augmente le taux de pénétration de l'étain, réduit le choc thermique des éléments sensibles à la chaleur et assure une grande propreté des PCB après le soudage.

Applications

Loterie de composants par trou
Réparation et retraitement de PCB
Vérification du prototype
Production de petits lots
Laboratoires de R & D et formation technique

Pourquoi choisir le HS-320?

Le HS-320 comble le fossé entre les systèmes de soudage sélectif en ligne coûteux et les stations de soudage manuel.et la répétabilité à une fraction du coût et de l'espace -- ce qui en fait le choix intelligent pour les ingénieurs et les petits fabricants.
