Détails des produits

À la maison Produits

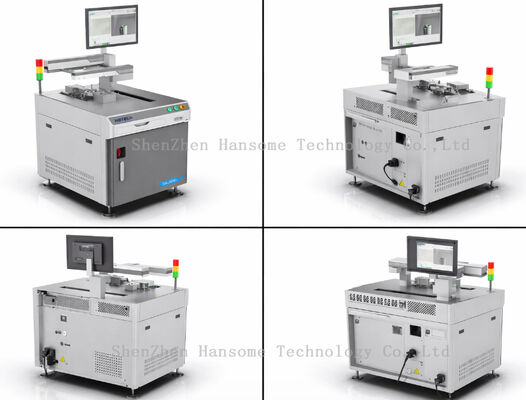

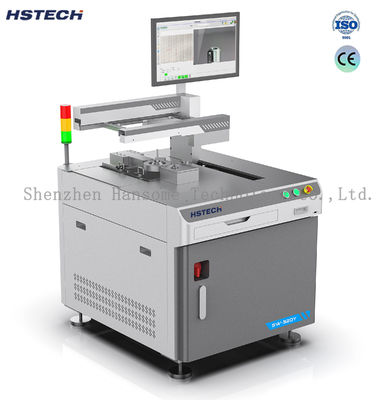

Soudage par ondes sélectives intégrées sélectives en petits lots/multiplies hors ligne pour la ligne THT

Nom De Marque:	HSTECH
Numéro De Modèle:	SW-320YT
Nombre De Pièces:	1 pièce
Prix:	negotiable
Conditions De Paiement:	T/T
Capacité à Fournir:	50 PC/Mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Marque du relais:

Schneider

Longueur de pas en option:

30/60 mm ou fonctionnement manuel

Alimentation en air:

4-6bar, 15L/min maximum

Puissance totale:

2600w

Capacité d'approvisionnement:

30000 pièces

Garantie:

1 an

Détails d'emballage:

En bois

Capacité d'approvisionnement:

50 PC/Mois

Description du produit

Brasage sélectif hors ligne intégré pour lignes THT en petits lots/multiples

Présentation du produit

Solution avancée pour les défis du brasage DIP dans les environnements de production en petits lots et à multiples variétés.

Permet la production flexible de multiples variétés et de petits lots
Configuration rapide pour le brasage sans nécessiter de gabarits
Coût d'achat d'équipement extrêmement bas
Coûts d'utilisation et de maintenance minimaux (économies sur le laitier d'étain, le flux, l'électricité et les consommables)
Taux de pénétration de l'étain de 100 % avec un rendement de brasage supérieur à 98 %
Encombrement compact avec une surface couverte extrêmement faible

Principe de fonctionnement

En mode de brasage sélectif hors ligne, la buse de brasage reste fixe tandis que la carte PCB se déplace selon les axes X, Y et Z selon les paramètres programmés pour obtenir un brasage précis des joints de soudure de la carte PCB.

Système de pulvérisation de précision

Buse de pulvérisation de fluide de haute précision de 0,5 mm utilisant "Lumina" importé du Japon dans son emballage d'origine.

Systèmes de préchauffage de PCB

Préchauffage côté supérieur (en option)

Utilise des tubes chauffants infrarouges de 1 KW pour préchauffer le dessus de la carte PCB avant le brasage. Répond aux exigences de haute température pour les composants spéciaux, réduit le choc thermique, active l'activité du flux, améliore la pénétration de l'étain dans les broches des composants et améliore la qualité du brasage.

Préchauffage côté inférieur

Emploie une conduction thermique infrarouge rapide pour préchauffer la carte PCB avant le brasage et maintient le chauffage pendant le processus. Caractérisé par un principe de conception synchronisé "préchauffage + brasage" qui améliore l'efficacité du brasage, augmente le taux de pénétration de l'étain, réduit le choc thermique pour les composants sensibles à la chaleur et assure une grande propreté de la carte PCB après le brasage.

Caractéristiques et construction de la machine

Conception de câblage centralisé pour une maintenance facile. Comprend des vis et des rails PMI de Taiwan.

Conception de four à étain à démontage rapide pour une maintenance pratique.

Les composants liquides et gazeux sont indépendants du boîtier électrique, garantissant sécurité et fiabilité.

Applications clients
