Détails des produits

Created with Pixso. À la maison Created with Pixso. Produits Created with Pixso.
Équipement de dépannage de PCB
Created with Pixso.

Séparateur automatique de PCB de haute précision.

Séparateur automatique de PCB de haute précision.

Séparateur automatique de PCB de haute précision.

Nom De Marque: HSTECH
Numéro De Modèle: HS-203
Nombre De Pièces: 1 pièce
Prix: negotiable
Conditions De Paiement: T/T
Capacité à Fournir: 100pc/month
Informations détaillées
Description du produit
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ISO
Usage:
Coupez la carte PCB de v-coupe
Vitesse de coupe:
300 mm/s
Poids:
60 kg
Épaisseur de la rainure en V:
Épaisseur de la rainure en V
Condition:
Nouveau
Garantie:
1 an
Détails d'emballage:
En bois
Capacité d'approvisionnement:
100pc/month
Mettre en évidence:

Équipement de dépannage automatique de PCB

,

Séparateur de PCB de haute précision

,

Machine de carte PCB Depaneling de V-coupe

Description du produit

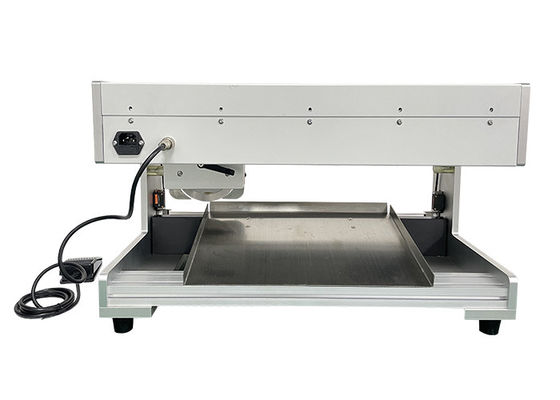

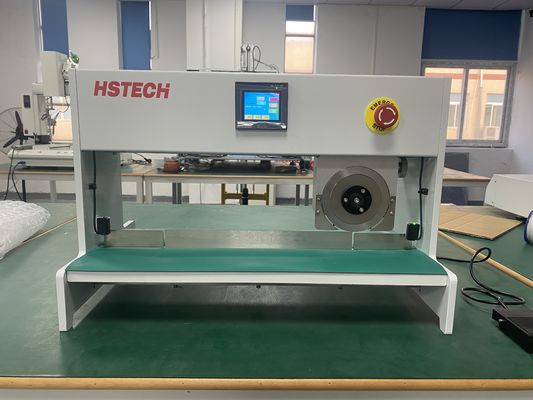

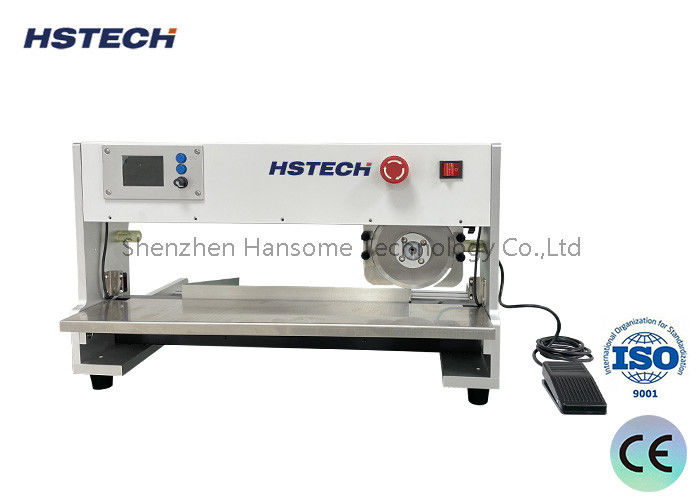

Séparateur de PCB automatique de haute précision | Équipement de découpe de PCB V-Cut
Séparateur de PCB de haute précision pour ligne de production SMT
La Découpeur de PCB HS-203 est un séparateur de PCB V-cut de haute précision conçu pour la séparation efficace et sûre des circuits imprimés après l'assemblage SMT. La machine adopte une structure de lame circulaire supérieure et de lame linéaire inférieure, permettant au PCB de rester stationnaire pendant le processus de coupe.
En plaçant la rainure en V du PCB sur la lame linéaire, la lame circulaire supérieure se déplace horizontalement pour compléter le processus de découpe. Cette conception réduit considérablement le stress mécanique sur le PCB et protège les composants électroniques sensibles contre les dommages.
Le séparateur de PCB HS-203 est largement utilisé dans les lignes de production SMT, la fabrication électronique, la production de LED et les usines d'assemblage de PCB, garantissant une découpe rapide et fiable pour la production de masse.
Caractéristiques principales
Séparation de PCB de haute précision
La technologie avancée de mouvement de lame sépare avec précision les PCB le long de la rainure V, assurant des bords de coupe nets tout en minimisant le stress sur la carte et en réduisant les dommages aux composants.
Haute efficacité de production
Conçue pour les environnements de production de masse, la machine permet une séparation rapide des PCB, améliorant l'efficacité de la production et économisant un temps de traitement précieux.
Utilisation conviviale
La conception humanisée permet aux opérateurs de différents niveaux techniques d'utiliser la machine facilement. La maintenance et l'exploitation quotidienne sont simples et pratiques.
Contrôle de coupe précis
La machine offre une profondeur et une pression de coupe réglables, lui permettant de s'adapter à différentes épaisseurs et matériaux de PCB pour des résultats de découpe précis.
Protection de sécurité fiable
Équipée d'un système de protection de sécurité infrarouge, la machine s'arrête automatiquement lorsque des mains ou des objets étrangers pénètrent dans la zone de mouvement de la lame, garantissant une opération sûre pour les opérateurs.
Spécifications techniques
Article Spécification
Modèle HS-203
Alimentation AC220V monophasé, 50-60Hz
Poids de la machine 60 KG
Taille de la machine 770 × 370 × 420 mm
Longueur de coupe 300 mm
Course maximale de la roue de couteau 350 mm
Réglage fin de la roue de couteau 0-3 mm
Réglage du couteau inférieur 0-2 mm
Largeur du déflecteur arrière 150 mm
Largeur maximale du PCB 150 mm
Longueur de coupe maximale 350 mm
Plage d'épaisseur du PCB 0.6 - 3.2 mm
Épaisseur de la rainure en V 0.25 - 2.0 mm
Avantages de conception avancée
Système d'entraînement par moteur pas à pas
La machine est entraînée par un moteur pas à pas, permettant un positionnement précis et des performances de coupe constantes. Comparé aux moteurs CC ou CA traditionnels, il évite les déviations de position causées par l'inertie lors d'un fonctionnement à long terme.
Réduction du stress sur le PCB
La conception de la lame circulaire supérieure et de la lame plate inférieure garantit que le stress de coupe est minimisé, empêchant la fissuration des joints de soudure et les dommages aux composants.
Surface de coupe lisse
Le processus de coupe produit des bords de PCB nets et lisses, améliorant la qualité du produit et réduisant le besoin de finition secondaire.
Protection des composants
Lorsque plusieurs PCB sont soudés ensemble, la rupture manuelle endommage souvent les circuits ou les composants électroniques. Cette machine évite efficacement ces problèmes et améliore considérablement le rendement de production.
Industries d'application
La machine de découpe de PCB est largement utilisée dans :
  • Lignes de production SMT
  • Fabrication d'assemblage de PCB
  • Production d'éclairage LED
  • Fabrication d'électronique grand public
  • Électronique automobile
  • Production d'équipements de communication
