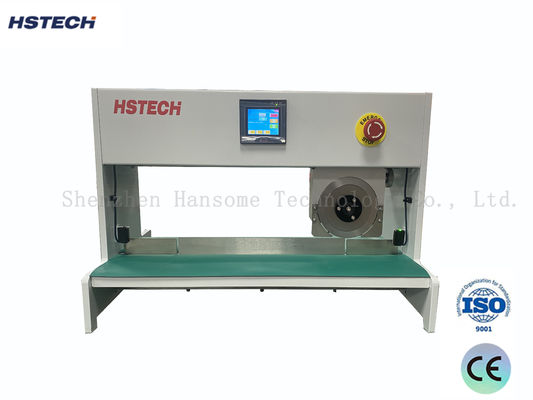

Machine de dépanelage de circuits imprimés à découpe de précision autobloquante avec une vitesse de coupe de 300 mm/s pour la séparation des circuits imprimés

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-203
Nombre De Pièces:	1 set
Prix:	negotiable
Conditions De Paiement:	T / t
Capacité à Fournir:	500 PC/Month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Application:

Assemblage de circuits imprimés

Emballage:

Emballage, boîte en bois

Vitesse de coupe:

300 mm/s

Poids:

60 kg

Dimensions:

Personnalisable

Alimentation:

AC220V monophasé 50-60Hz

Détails d'emballage:

En bois

Capacité d'approvisionnement:

500 PC/Month

Mettre en évidence:

self-locked PCB board separator

precisely cut knife type separator

PC board PCB cutting tool

Description du produit

Séparateur de carte de type couteau auto-verrouillé et coupé avec précision avec carte PC pour la découpe de PCB

Dans la fabrication de PCB, plusieurs petites cartes de circuit imprimé identiques sont souvent assemblées en une seule grande carte pour une efficacité de production.séparation non destructrice par un procédé appelé depanelingCette machine spécialisée remplit cette fonction essentielle avec précision et fiabilité.

Spécifications techniques

Énergie	Pour les appareils à commande numérique:
Le poids	60 kg
Dimensions de la machine	Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Vitesse de coupe	300 mm/s
Traction maximale de la roue du couteau	350 mm
Réglage fin de la roue du couteau	0 à 3 mm
Ajustement du couteau inférieur	0 à 2 mm
Largeur maximale de coupe de la carte PC	150 mm
Longueur maximale de coupe de la carte PC	350 mm
Plage d'épaisseur des cartes PC	00,6 à 3,2 mm
Plage d'épaisseur de la rainure en V	0.25 à 2.0 mm

Principales caractéristiques et avantages

Système de protection de sécurité infrarouge arrête le fonctionnement de la machine lorsque des mains ou des objets étrangers pénètrent dans la zone de coupe
Le moteur pas à pas permet un verrouillage automatique et un positionnement de coupe précis lorsqu'il est alimenté
Élimine les variations de point de déplacement courantes chez les moteurs CC et AC dues à l'inertie
Prévient les dommages aux circuits et aux composants électroniques lors de la séparation
Améliore considérablement l'efficacité du travail et la qualité de la production
La conception du couteau circulaire supérieur et du couteau plat inférieur réduit le stress pendant la coupe
Prévient la fissuration des joints de soudure et la rupture des composants
Produit des coupes lisses et propres sans problèmes de séparation de la planche
Les lames en acier à grande vitesse offrent une durabilité et peuvent être raffermies environ deux fois

Comparaison de la technologie de dépannage

Dépanneur de score

Principe:Découpeurs à fraisage rotatif à grande vitesse, coupés le long de rainures en V préconçues
Les avantages:Fonctionnement rapide, coût relativement faible, adapté aux formes simples et aux lignes droites
Les inconvénients:Génère de la poussière de contrainte et exerce une contrainte sur les bords de la planche, ce qui ne convient pas aux planches fragiles ou à haute densité

Dépanneur de routage

Principe:Le moteur à fuseau à grande vitesse de type CNC entraîne la fraiseuse le long des chemins programmés
Les avantages:Minimum de contraintes, capable de couper n'importe quelle forme (courbe ou irrégulière), haute précision avec des bords propres
Les inconvénients:Plus lent que le score, des coûts d'équipement et d'entretien plus élevés
Applications:Téléphones portables, électronique automobile, aérospatiale et autres applications de haute fiabilité

Dépannage au laser

Principe:Le faisceau laser à haute énergie fait fondre le matériau pour la découpe sans contact
Les avantages:Completement exempt de contraintes, extrêmement précis, bordure étroite, exempt de poussière, adapté aux PFC délicats
Les inconvénients:Coût élevé de l'équipement, vitesse de coupe relativement lente, réglages de paramètres complexes pour différents matériaux

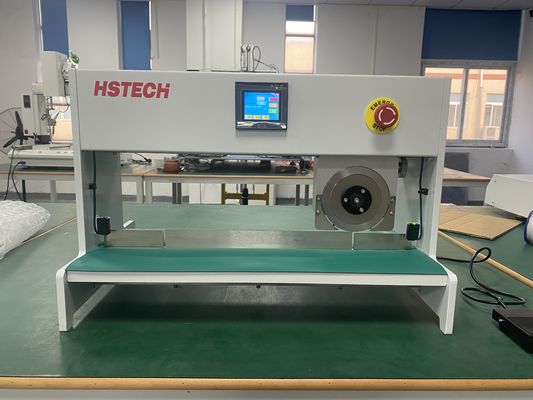

Images du produit
