Machine à pâte de soudure
Created with Pixso.

Machine à pâte de soudure de haute précision avec forme de marque fiduciaire standard pour l'alignement

Machine à pâte de soudure de haute précision avec forme de marque fiduciaire standard pour l'alignement

Nom De Marque: GKG
Numéro De Modèle: Le G9+
Nombre De Pièces: 1 série
Prix: negotiable
Conditions De Paiement: T/T, Western Union et MoneyGram
Capacité à Fournir: 100 ensembles par mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE,TUV,ROHS
Nom du produit:
Machine d'impression à extrémité élevé de pâte de soudure
Autre nom:
machine d'impression automatique d'écran
Taille des PCB:
50x50 à 450x340 mm
Hauteur du transport:
900±40mm
Pression de l'air:
4 à 6 kgf/cm3
Épaisseur des PCB:
0.4-6mm
Poids maximal de la planche:
5 kilos
Poids de la machine:
1 000 kg
Détails d'emballage:
Emballage en bois
Capacité d'approvisionnement:
100 ensembles par mois
Mettre en évidence:

Machine à pâte de soudure à alignement

,

Machine à pâte de soudure très précise

Description du produit

Imprimante automatique de pâte de soudure pour système MES industriel 4.0



Spécification



Modèle Le G9+
Taille maximale du PCB Pour les appareils à commande numérique
Taille minimale des PCB 50x50 mm
Épaisseur des PCB 0.4 à 6 mm
Poids maximal de la planche 5 kg ou plus
Hauteur du transport 900 ± 40 mm
Espace entre les bords de la planche 2.5 mm
Hauteur de la planche 15 mm
Direction du transport Je vous en prie.
Vitesse de transport Max 1500 mm/s, commande par programme
Méthode de transport Une étape
Réglage de la largeur automatique
Interface d'entrée/sortie Le SMEMA
Positionnement des PCB (méthode de support) Pinceau magnétique/bloc de support/tableau manuel vers le haut
Système de serrage des PCB
Patenté sur la serrure supérieure
Serrage latéral
Fonction d'adsorption
Imprimé à la main
0 à 20 mm
Mode d'impression
une fois/deux fois
Vitesse d'impression
10 à 200 mm/s
Mode d'impression
Une fois / Deux fois
Type de détergent
L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Pression d'impression 0.5 à 10 kg
Taille du cadre du modèle 470*370mm~737*737mm ((épaisseur de 20 à 40)
Système de nettoyage
Système de nettoyage par goutte à goutte
Absorption renforcée du vide
Vacuum sec et humide trois modes
Nettoyage aller-retour
CCD FOV
10 x 8 mm
Types de marques fiduciaires Forme standard de la marque fiduciaire
Le pad
Il y a un trou
Système de caméra Structure de l'optique en haut/en bas
Caméra numérique CCD
Correspondance avec le motif géométrique



Caractéristiques





  1. Le système numérique CCD est doté d'une conception de trajectoire optique révolutionnaire, offrant un éclairage circulaire cohérent et un éclairage lumineux et coaxiale réglable avec des options d'atténuation infinies.Cela garantit une reconnaissance impeccable des différents points de repère, même sur des surfaces irrégulières comme l'étain, le cuivre, les matériaux plaqués en argent, les points de soudure à air chaud, et divers FPC et PCB de couleur.

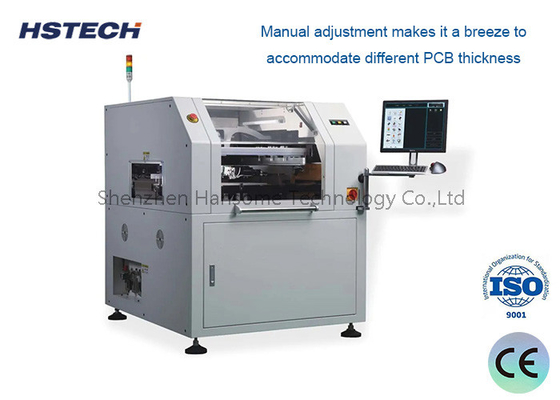

  2. Le système dispose de capacités de réglage de l'épaisseur des PCB de haute précision et d'une structure robuste qui assure un mouvement XY stable, ce qui facilite l'adaptation manuelle à différentes épaisseurs de PCB.

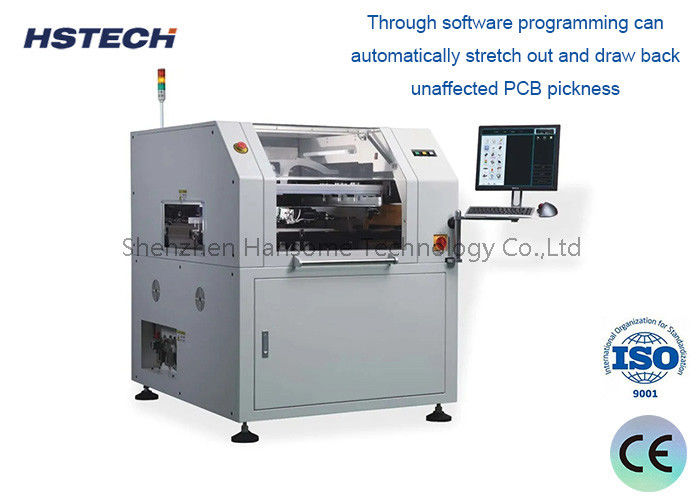

  3. Le système de positionnement du rail de guidage comprend un rail de guidage innovant amovible et une pince latérale programmable et adaptable adaptée aux FPC et aux PCB déformés.un dispositif de plaque de serrage unique contrôlé par logiciel s'ajuste automatiquement pour accueillir différentes épaisseurs de PCB.

  4. La conception de la structure de la racle intègre un système avancé pour améliorer la stabilité et prolonger la durée de vie de la racle.

  5. Le système de nettoyage par pochoir à grande vitesse est doté d'une structure de nettoyage à distribution descendante qui empêche le colmatage et assure un nettoyage complet.La longueur de distribution du solvant peut être ajustée facilement par logiciel.

  6. La nouvelle interface multifonctionnelle est conviviale et intuitive et permet de surveiller en temps réel les niveaux de température et d'humidité pour plus de commodité.


Machine à pâte de soudure de haute précision avec forme de marque fiduciaire standard pour l'alignement 0
