Détails des produits

À la maison Produits

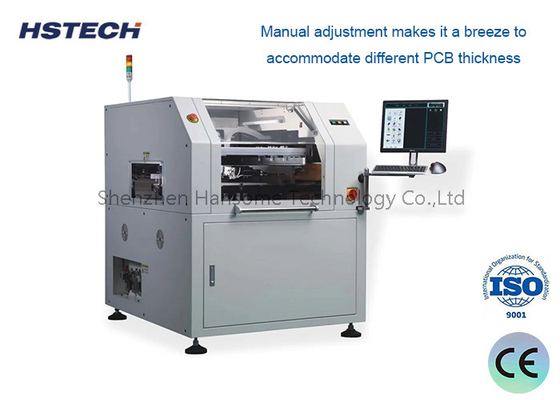

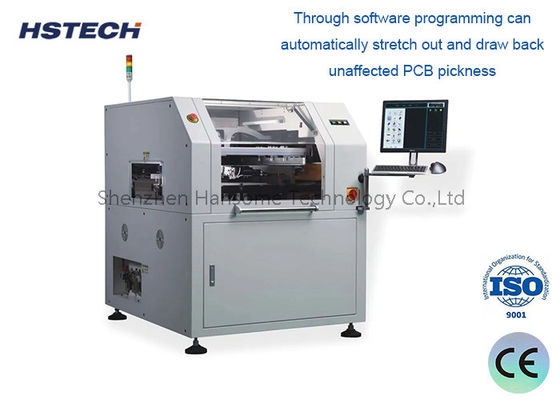

Machine de soudure de pâte de pointe pour la production moderne de PCB

Nom De Marque:	GKG
Numéro De Modèle:	Le G9+
Nombre De Pièces:	1 série
Prix:	Négociable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,TUV,ROHS

Nom du produit:

Machine d'impression à extrémité élevé de pâte de soudure

Autre nom:

machine d'impression automatique d'écran

Taille des PCB:

50x50 à 450x340 mm

Hauteur du transport:

900±40mm

Pression de l'air:

4 à 6 kgf/cm3

Épaisseur de PCB:

0.4-6mm

Poids maximal de la planche:

5 kilos

Poids de la machine:

1 000 kg

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Mettre en évidence:

Machine de soudure de pâte de production de PCB moderne

Machine à pâte de soudure pour la production de PCB

Machine de soudure à pâte de pointe

Description du produit

Imprimante automatique de pâte de soudure pour système MES industriel 4.0

Spécification

Modèle	Le G9+
Taille maximale du PCB	Pour les appareils à commande numérique
Taille minimale des PCB	50x50 mm
Épaisseur des PCB	0.4 à 6 mm
Poids maximal de la planche	5 kg ou plus
Hauteur du transport	900 ± 40 mm
Espace entre les bords de la planche	2.5 mm
Hauteur de la planche	15 mm
Direction du transport	Je vous en prie.
Vitesse de transport	Max 1500 mm/s, commande par programme
Méthode de transport	Une étape
Réglage de la largeur	automatique
Interface d'entrée/sortie	Le SMEMA
Positionnement des PCB (méthode de support)	Pinceau magnétique/bloc de support/tableau manuel vers le haut et vers le bas
Système de serrage des PCB	Patenté sur la serrure supérieure
	Serrage latéral
	Fonction d'adsorption
Imprimé à la main	0 à 20 mm
Mode d'impression	une fois/deux fois
Vitesse d'impression	10 à 200 mm/s
Mode d'impression	Une fois / Deux fois
Type de détergent	L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
Pression d'impression	0.5 à 10 kg
Taille du cadre du modèle	470370mm~737737mm ((épaisseur de 20 à 40)
Système de nettoyage	Système de nettoyage par goutte à goutte
	Absorption renforcée du vide
	Vacuum sec et humide trois modes
	Nettoyage aller-retour
CCD FOV	10 x 8 mm
Types de marques fiduciaires	Forme standard de la marque fiduciaire
	Le pad
	Il y a un trou
Système de caméra	Structure de l'optique en haut/en bas
	Caméra numérique CCD
	Correspondance avec le motif géométrique

Caractéristiques

1Le système numérique CCD dispose d'une conception de voie optique révolutionnaire, offrant un éclairage circulaire uniforme et un éclairage coaxial brillant avec une luminosité infiniment réglable.Cela permet une reconnaissance transparente des différents points de marquage, même sur des surfaces inégales plaquées en étain, en cuivre, en argent, sur des points de soudure à air chaud et sur des FPC et des PCB de différentes couleurs.

2Le système est doté d'un réglage de l'épaisseur des PCB de haute précision et d'une structure solide assurant un mouvement XY stable, ce qui facilite les réglages manuels pour différentes épaisseurs de PCB.

3.Le système de positionnement du rail de guidage comprend un rail de guidage à motif innovant amovible et une pince latérale flexible et programmable adaptée aux FPC et aux PCB déformés.contrôlés par logiciel, s'adapte automatiquement à différentes épaisseurs de PCB.

4.La conception de la structure de l'essuie-glace intègre un système d'essuie-glace avancé, améliorant la stabilité et prolongant la durée de vie de l'essuie-glace.

5Le système de nettoyage à pochoir à grande vitesse est doté d'une structure de nettoyage à distribution descendante, empêchant les ouvertures obstruées et assurant un nettoyage efficace.La longueur de distribution du solvant est facilement réglable par logiciel.

6La nouvelle interface multifonctionnelle est conviviale, intuitive et offre une surveillance en temps réel de la température et de l'humidité.

Nous avons non seulement des machines et des équipements SMT, mais aussi de nombreuses pièces de machines. Nous sommes fournisseurs de pièces et d'équipements de machines SMT.mélangeur de pâte de soudureLe compteur SMD, le capteur laser, le filtre, le profilé thermique KIC, le servo-moteur, etc.
