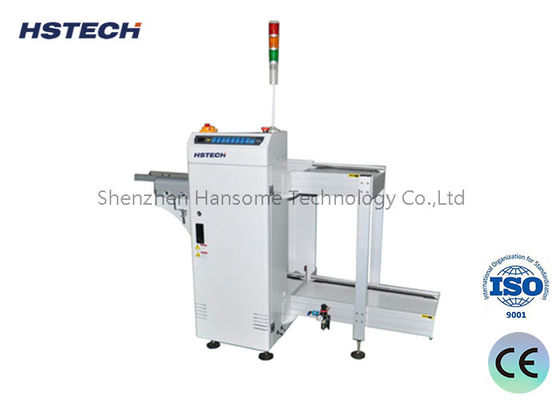

Chargeur PCB haute vitesse avec temps de chargement de 6 secondes Interface SMEMA et structure en acier inoxydable

Chargeur PCB haute vitesse avec temps de chargement de 6 secondes Interface SMEMA et structure en acier inoxydable

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-LD330
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T / T, Western Union,
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE，IOS

Nom du produit:

Équipement de chargement de circuits imprimés de 250 mm/330 mm

Autre nom:

Chargeur de charge

Hauteur du transport:

920±20mm

Temps de chargement des PCB:

Environ 6 secondes

Direction de transport:

L~R, ou R~L

Pouvoir:

Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage

Garantie:

1 an

Interface:

Smema

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Équipement de manipulation de PCB à commande de bouton

Le chargeur de chargeur de PCB SMEMA

Chargeur de chargeur de chargeur de PCB à LED standard

Description du produit

Chargeur de magasin PCB à grande vitesse avec contrôle par bouton LED, équipement de manutention de PCB avec SMEMA

Chargeur de magasin PCB standard avec contrôle par bouton LED, équipement de manutention de PCB avec SMEMA

Application

Cet équipement de manutention de PCB est une machine de chargement de PCB utilisée au début des chaînes de production SMT. La machine pousse les PCB des racks de magasin et les transporte vers l'équipement en aval dans la chaîne de production.

Fonctions principales

Cet équipement est utilisé à l'avant des chaînes de production SMT et dispose d'une fonctionnalité d'alimentation de cartes PCB. Temps de chargement : environ 6 secondes pour le remplacement du matériel de la boîte.

Principales caractéristiques

4 largeurs de PCB sélectionnables : 250 mm/330 mm/390 mm/460 mm
Mécanisme de poussée de PCB de précision
Lumière tricolore pour l'affichage de l'état de la machine
Fonctionnement standard avec 3 magasins : 1 magasin sur le côté supérieur, 2 magasins en bas
Contrôle standard par bouton LED avec contrôle par écran tactile en option
Structure en acier inoxydable stable
Réglage de la largeur lisse et parallèle

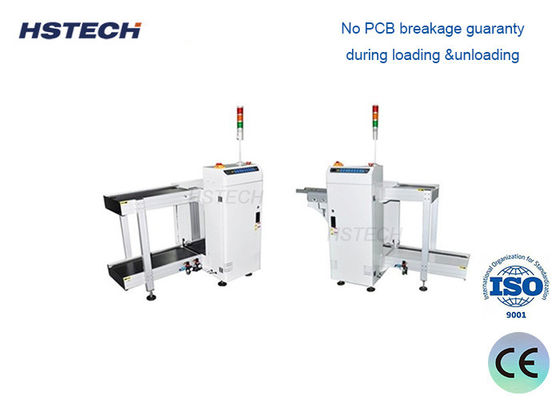

Aucune garantie de casse de PCB pendant le chargement
Listé CE, adapté au marché européen

Alimentation automatisée

Le chargeur de magasin saisit automatiquement des pièces ou des composants dans des bacs ou des plateaux et les alimente dans l'équipement de production de manière ordonnée. Cela élimine l'inefficacité et l'instabilité du chargement manuel tout en améliorant l'automatisation de la chaîne de production.

Alimentation à grande vitesse

Équipé de mécanismes de saisie de matériaux à grande vitesse tels que des bras robotiques ou des ventouses, permettant une alimentation à grande vitesse de centaines de pièces par minute pour améliorer considérablement l'efficacité de la production.

Positionnement précis

Le chargeur de magasin identifie et localise avec précision les pièces à traiter, assurant une alimentation précise dans l'équipement de production. Les systèmes de vision artificielle permettent un positionnement automatique et une correction des écarts.

Compatibilité

Conçu avec une compatibilité d'interface pour divers équipements de production, y compris les machines de moulage par injection, les machines de placement et les machines à souder.

Diversification

Disponible en différentes dimensions et capacités de bac en fonction des exigences de l'application. Divers mécanismes de serrage et structures de rack peuvent être sélectionnés en fonction des types de pièces.

Spécifications

Modèle	HS-LD330
Nom du produit	Chargeur de magasin PCB
Hauteur de transport	920±20mm
Temps de chargement des PCB	Environ 6 secondes
Temps de remplacement du magasin	Environ 30 secondes
Direction du transport	G~D, ou D~G
Fonctionnement	Fonctionnement frontal
Côté fixe de la piste	Côté avant (ou spécifier)
Alimentation électrique	220V, 50/60Hz, ±10%
Pression d'air	4-6 bars
Épaisseur du PCB	Min 0,4 mm
Quantité de magasin	Côté supérieur : 1 pc, côté inférieur : 2 pc
Sélection du pas	1-4 (pas de 10 mm)
Vitesse du convoyeur	0,5-20M/min ou personnalisé
Signal	SMEMA

Sélection du modèle

Modèle	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Longueur efficace du PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Taille de la machine	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Taille du magasin	355320563mm	460400563mm	535460570mm	535530570mm
Poids	140kg	180kg	220kg	260kg

À propos de HSTECH

Shenzhen HanSome Technology Co., Ltd (HSTECH) a été créée en 2012 par des ingénieurs professionnels et expérimentés avec une vaste expérience dans les entreprises EMS. Nous nous sommes spécialisés dans les équipements de manutention de PCB au départ, puis nous nous sommes développés pour développer des machines de dépanelage de PCB et des machines de nettoyage SMT.

HSTECH maintient une équipe technique professionnelle pour la R&D et une équipe marketing expérimentée qui recherche les tendances du marché, met à jour les produits et les techniques pour répondre aux demandes en constante évolution. Au fil des ans, nous avons constamment innové pour créer des produits rentables qui aident les clients à économiser des coûts et de la main-d'œuvre tout en améliorant l'efficacité de la production.

L'objectif de HSTECH est "Haute qualité et Intelligent", basé sur le concept de "Qualité-Orientée et Client-Orientée", combiné aux caractéristiques de l'industrie et à la poursuite de la technologie intelligente pour les usines intelligentes. Pour le service après-vente, nous insistons sur la "responsabilité", en répondant immédiatement aux commentaires sur la qualité et en fournissant un support client continu.
