Appareil de verrouillage à vis à 4 axes avec station de travail double

Appareil de verrouillage à vis à 4 axes avec station de travail double

Nom De Marque:	HSTECH
Numéro De Modèle:	Le numéro HS-SL5331
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union et MoneyGram
Capacité à Fournir:	100 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine de verrouillage à vis

Nourrissage:

Alimentation par aspiration

Axe:

4axis

Écroues compatibles:

M1-M6, ou sur mesure

Dimension de déplacement:

500*300*300*100 mm

Matériel:

Aluminium de base

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

100 ensembles par mois

Description du produit

Appareil de verrouillage à vis à 4 axes avec station de travail double

Introduction:

La machine à vis est une machine à verrouillage à vis à 4 axes, avec une double station de travail, une seule tête et un seul alimentateur, l'ensemble de la machine est composé d'un système d'alimentation et d'un système de verrouillage à vis,la partie d'alimentation responsable de la machine à visCette machine à serrer à vis est un équipement d'automatisation, largement utilisé dans l'industrie électronique.Compatible pour les vis de M1 à M6, d'autres vis spéciales, peuvent également être personnalisées.

Structure mécanique:
Adopte la conception du bras du robot industriel 4-DOF
Y compris trois axes linéaires X/Y/Z et un axe rotatif A
Structure compacte, faible empreinte
Forte rigidité du bras du robot, haute précision de répétabilité
Adopte une conception modulaire, facile à entretenir et à mettre à niveau

Système de commande intelligent:
Équipé d'un contrôleur PLC de qualité industrielle et d'un servomoteur
Équipé d'une interface homme-machine à écran tactile, fonctionnement simple et intuitif
Avec des fonctions intelligentes telles que le réglage automatique des paramètres de serrage des vis et de l'état de détection

Système de serrage à vis:
Tête de tournevis électrique à couple élevé intégrée et capteur de couple
Prend en charge plusieurs modes de commande de serrage tels que le couple constant et la force constante
Peut contrôler avec précision l'angle de serrage, la vitesse, le couple et autres paramètres

Système de guidage visuel:
Adopte une caméra industrielle haute résolution pour la reconnaissance de la position des vis
Combiné à l'algorithme de vision automatique, réalise la navigation automatique et la planification de trajectoire
Peut détecter l'état de serrage de vis et les paramètres d'ajustement de rétroaction

Scénarios d'application:
Applicable à divers produits industriels nécessitant un assemblage à vis de haute précision
Par exemple, les équipements électroniques, les appareils ménagers, les pièces automobiles, etc.
Largement utilisé dans les industries manufacturières telles que l'électronique, les appareils électroménagers et les automobiles

Les spécifications:

Modèle	Le numéro HS-SL5331
Nom de la production	Machine de verrouillage automatique à vis à 4 axes
Région mobile ((X/Y1/Y2/Z)	500300300*100 mm
Vitesse de déplacement de l'axe X/Y1/Y2	Moteur en boucle fermée: 1-800 mm/s
Vitesse de déplacement de l'axe Z	Moteur en boucle fermée: 1-300 mm/s
Charge maximale sur l'axe X/Y1/Y2	Moteur en boucle fermée: 5 kg
Charge maximale sur l'axe Z	Moteur en boucle fermée: 3 kg
Énergie électrique	AC110V/220V, 50/60 Hz
Précision de répétition	± 0,02 mm
Document d'appui	CAD CorelDraw
Écroues adaptées	M1 à M6
Dimension de la machine	746585800 mm
Poids de la machine	65 kg ou plus

Marque de pièces principales

1Le moteur:

2, Guide: Hiwin

3, commutateur photoélectrique: Omron

4, alimentation électrique: Meanwell

Caractéristiques

1, alimentation par aspiration, avec alimentateur à vis unique et tête de verrouillage unique.
2, le bureau et le fonctionnement visible, peut connecter la ligne de production automatique.
3Opération sur 4 axes, portée de déplacement 500*300*300*100 mm.
4, soutenir plusieurs bacs à vis en mode aspiration.

5, double station de travail, améliorer l'efficacité de la production et réduire le coût de la main-d'œuvre.
6, Adaptabilité facile pour M1-M6, juste en changeant le guidage de vis ((Personnalisation disponible).

7, facile à utiliser, l'opérateur peut utiliser plusieurs machines en même temps.

8La machine peut stocker des centaines de fichiers de traitement, chaque fichier peut supporter 1000 bits de vis, vous pouvez l'appeler quand vous l'utilisez.

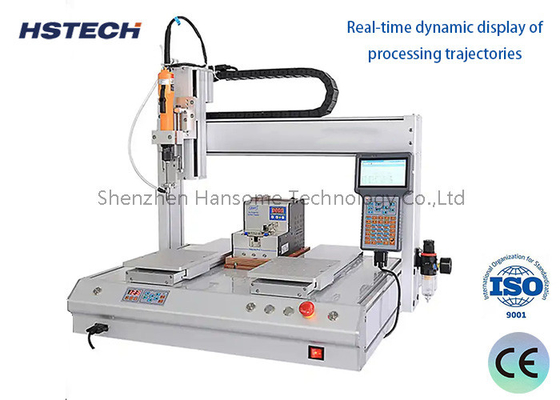

Appareil de verrouillage à vis à 4 axes avec station de travail double 0

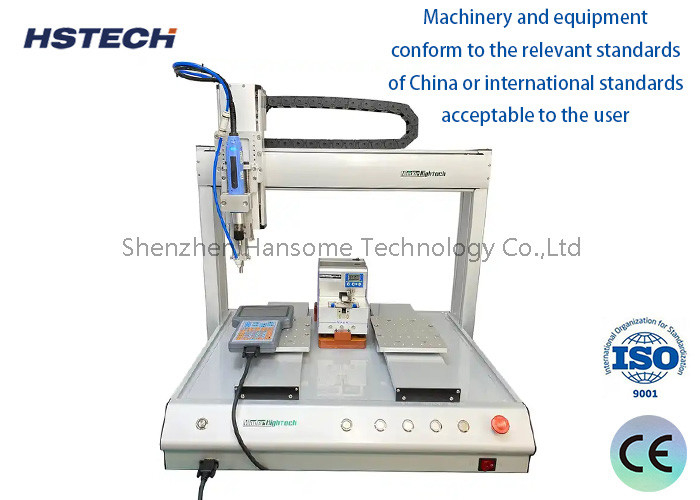

Appareil de verrouillage à vis à 4 axes avec station de travail double 1
