Robot de soudure automatique de haute précision pour la fabrication électronique

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-5331R
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	200 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Machine à souder automatique

Dimension de déplacement:

500x300x300x100mm

Tête de soudure:

Unique

Plateforme:

Double plate-forme de fonctionnement de Y

Voltage:

Pour les véhicules à moteur électrique

Utilisation:

Pcb soudage, soudage, soudage de cartes de circuits

Garantie:

1 an avec entretien de longue durée

Détails d'emballage:

Emballage en bois, avec mousse à l'intérieur

Capacité d'approvisionnement:

200 pièces par mois

Description du produit

Machine de soudage automatique à régulation de la température de rotation de la plate-forme à double axe Y

Introduction au projet

Cette machine de soudage automatique est une machine de plateforme double Y à tête de soudage à rotation unique, d'une portée de 500x300x300x100 mm, la machine est utilisée dans l'usine de fabrication électronique,pour remplacer le procédé traditionnel de soudage manuel.

Spécification

Modèle	Pour les appareils à moteur à combustion	Pour les appareils à moteur à combustion
Voltage	Pour les appareils de type à commande numérique
Plage de fonctionnement X/Y1/Y2/Z	500300300*100 mm	600300300*100 mm
Axe R	360 degrés
Vitesse de déplacement X/Y/Z	une vitesse maximale de 300 mm/s
Système d'entraînement	Moteur pas à pas, ceinture de réglage
Guide linéaire	Guide de haute précision de la marque de Taiwan
Précision de répétition	± 0,02 mm
La programmation	Le pendentif d'enseignement
Système de commande	Tableau de commande
Le stockage des programmes	Il peut stocker mille ensembles de données de traitement et un seul le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage (cinq mille points de traitement)
Espace de stockage de fichiers	Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à Espace de stockage 3M (100 000 points de traitement)
Document d'appui	- Je ne sais pas.
Nettoyage de fer et étain	Nettoyage de l'air ou pneumatique
Interface extérieure	Le numéro d'enregistrement est le numéro d'enregistrement suivant:
Méthode de soudure	Soudage par traction
Le poids	65en kg	70 kg
Dimension de la machine	715585800 mm	815685800 mm

Configuration principale de la machine

1, double soudage en fer, double plateforme de travail en Y.

2Un programmeur de pendentif portable.

3, régulateur de chauffage

4, contrôleur en étain cassé

5, Ensemble de stylo à souder

6, pointe de soudage

7, composants en étain

Caractéristiques

1.5 axes, table double, y compris l'axe rotatif R.
2La gamme de mouvement du soldeur unique est variée et personnalisée selon la taille du produit.
3.Toute la machine est en aluminium de haute qualité, le bras mécanique est en alliage d'aluminium personnalisé, structure solide, résistant à la rouille et anti-flexion.
4. Prise en charge de plusieurs méthodes de soudage, y compris le soudage au point, le soudage par traînée, etc.
5La programmation schématique suspendue peut stocker jusqu'à 99 groupes de programmes.
6. moteur pas à pas et contrôle de ceinture synchrone, avec rail de guidage linéaire de marque Taiwan.

À propos du produit

Robot de soudure automatique de haute précision pour la fabrication électronique 0

À propos des détails

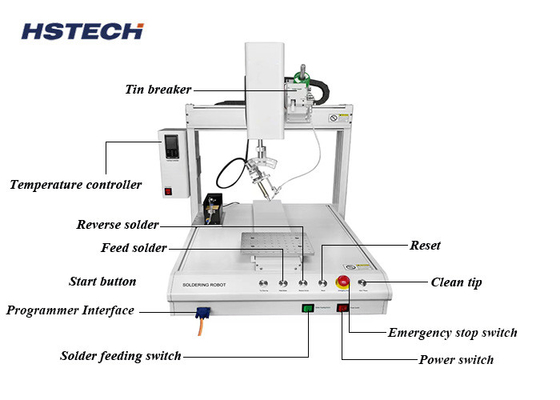

Robot de soudure automatique de haute précision pour la fabrication électronique 1

À propos des emballages

Robot de soudure automatique de haute précision pour la fabrication électronique 3

Robot de soudure automatique de haute précision pour la fabrication électronique 4

À propos du transport

Robot de soudure automatique de haute précision pour la fabrication électronique 5
