Téléchargeur de circuits imprimés à écran tactile à couleur réelle avec affichage de la tour lumineuse et temps de chargement de 6 secondes

Téléchargeur de circuits imprimés à écran tactile à couleur réelle avec affichage de la tour lumineuse et temps de chargement de 6 secondes

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-250LD
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Union occidentale
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Chargeur de carte PCB

Couleur:

Blanc

Alimentation:

Pour les appareils de type à commande numérique

PLC:

Mitsubishi

Relais:

Schneider

Commutateur optoélectrique:

OMRON

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Chargeur de PCB de contrôle d'écran tactile couleur vraie

Équipement de manipulation de PCB pour affichage de lumière de tour

Chargeur de magazine SMT de temps de chargement de 6 secondes

Description du produit

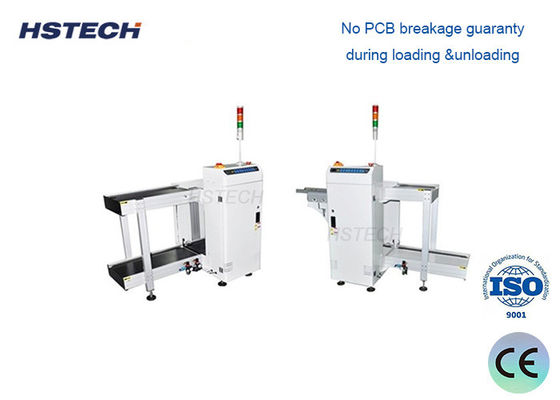

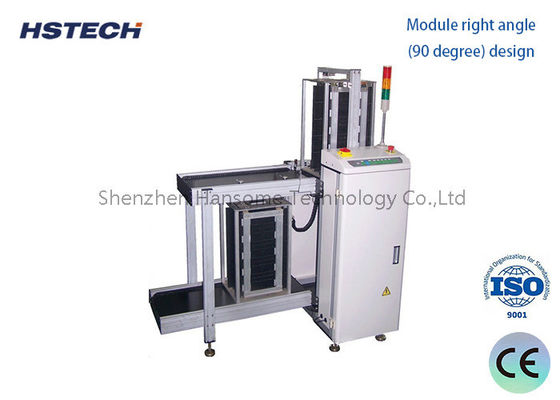

Chargeur de PCB avec écran tactile couleur véritable

Cet équipement de manutention de PCB avancé avec affichage lumineux en tour sert de point de départ pour les lignes de production SMT, en poussant automatiquement les PCB des magasins vers les systèmes de convoyeurs en aval.

Aperçu du produit

Le chargeur de PCB est un équipement spécialisé conçu pour le chargement automatique des cartes de circuits imprimés. Sa fonction principale consiste à récupérer automatiquement les matériaux des racks de matières premières et à les charger avec précision dans les lignes de production ou les équipements de traitement ultérieurs.

Principe de fonctionnement

Composé d'un rack, d'une ventouse à vide et de composants de plateforme servo XY, le chargeur de PCB utilise une pression négative du vide pour absorber les PCB. La plateforme contrôle avec précision les trajectoires de mouvement pour transférer les PCB des racks vers des positions spécifiées, l'ensemble du processus étant automatisé via le système de contrôle pour des opérations de chargement rapides et efficaces.

Principales caractéristiques

Haute automatisation : Prélèvement et placement de PCB entièrement automatiques sans intervention manuelle
Chargement de précision : Précision de positionnement répétable à ±0,05 mm
Conception adaptative : Réglage automatique de la position de la ventouse pour différentes tailles de PCB
Haute efficacité : Capacité de chargement moyenne de 300 à 500 pièces par heure
Économie de main-d'œuvre : Réduction significative de l'intensité et des coûts du chargement manuel

Applications

Fabrication de PCB : Chargement automatique des cartes nues vers les équipements de patch SMT et les machines à souder à la vague
Assemblage électronique : Chargement des PCB assemblés vers les équipements de test et d'emballage
Opérations de réparation : Chargement rapide et précis des PCB réparés vers les équipements de réparation

Spécifications techniques

Modèle	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Tension	CA 110 V/220 V, 50/60 Hz, monophasé, max. 300 A
Dimensions des PCB	(50 × 50)~(350 × 250)	(50 × 50)~(455 × 330)	(50 × 50)~(530 × 390)	(50 × 50)~(530 × 460)
Dimensions du magasin	355 × 320 × 565	460 × 400 × 565	535 × 460 × 565	535 × 530 × 565
Alimentation en air	0,4~0,6 Mpa
Hauteur de transport	920 ± 20 mm (standard)
Temps de chargement	6 secondes
Temps de remplacement du magasin	Environ 20 secondes
Direction du transport	De gauche à droite ou de droite à gauche (en option)
Épaisseur du PCB	Minimum 0,4 mm
Pas	1-4 (pas de 10 mm)
Communication	SMEMA
Dimensions de la machine	1 100 × 780 × 1 200	1 400 × 860 × 1 200	1 500 × 920 × 1 200	1 600 × 1 120 × 1 200
Poids	Environ 140 kg	Environ 180 kg	Environ 220 kg	Environ 230 kg

Fonctionnalités avancées

Contrôle par écran tactile couleur véritable
API Mitsubishi
Capacité du magasin : supérieur 1, inférieur 1, ou personnalisé
Pas sélectif : 10 mm, 20 mm, 30 mm, 40 mm
Direction de transport des PCB : de gauche à droite ou de droite à gauche (en option)
Sélection du mode de fonctionnement manuel/automatique
Rail avant fixe ou rail arrière fixe (en option)
Hauteur standard pour l'application SMT (920 ± 20 mm)
Affichage lumineux en tour
Compatibilité du signal SMEMA

Emballage et livraison

Article	Chargeur de PCB
Emballage	1 jeu par carton en bois pour la sécurité
Dimensions extérieures	1 100 × 780 × 1 200 mm
Poids	Environ 140-230 kg
Livraison	Environ 15 à 20 jours ouvrables
Paiement	D/P, T/T, Western Union, MoneyGram
Port	Shenzhen
Options d'expédition	A. Par coursier : 4 à 7 jours ouvrables par offre spéciale B. Par avion : 7 jours ouvrables à l'aéroport désigné C. Par voie maritime : 20 à 25 jours ouvrables au port désigné
