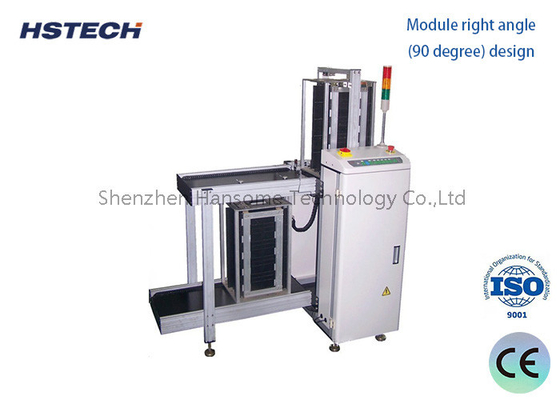

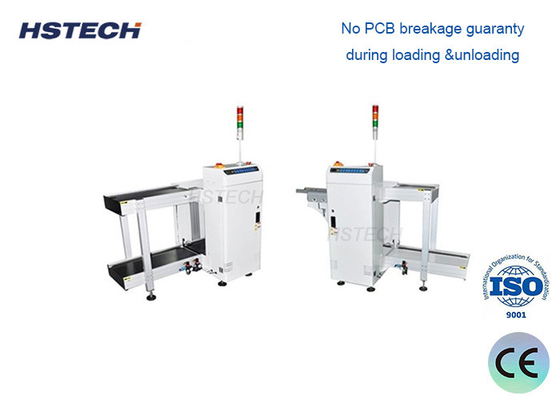

Contrôle d'écran tactile en couleur réelle chargeur de PCB équipement de manutention de PCB avec affichage de lumière de tour

Contrôle d'écran tactile en couleur réelle chargeur de PCB équipement de manutention de PCB avec affichage de lumière de tour

Cette machine est utilisée pour le démarrage de la ligne de production SMT, en poussant les PCB hors du magazine au convoyeur de la machine en aval.

Définition et fonction:
Le chargeur de circuits imprimés est un équipement spécial pour le chargement automatique de circuits imprimés.
La fonction principale est de prélever automatiquement les matières premières du rack de matières premières et de les charger avec précision dans la chaîne de production ou l'équipement de traitement ultérieur.

Principe de fonctionnement:
Le chargeur de PCB est généralement composé d'un rack, d'une coupe d'aspiration sous vide, d'une plateforme de servo XY et d'autres composants.
L'aspirateur absorbe la carte PCB par pression négative sous vide, et la plateforme contrôle avec précision la trajectoire de mouvement pour transporter la carte PCB du rack à la position spécifiée.
L'ensemble du processus est effectué automatiquement par le système de contrôle pour obtenir un fonctionnement de chargement rapide et efficace des PCB.

Principales caractéristiques:
Un degré élevé d'automatisation: sélection et placement de PCB entièrement automatiques sans fonctionnement manuel.
La précision de chargement est élevée: précision de positionnement répétable à ±0,05 mm.
Une grande adaptabilité: la position de la cuve d'aspiration peut être ajustée automatiquement en fonction des différentes tailles de PCB.
Efficacité élevée: l'efficacité moyenne de chargement d'une seule machine peut atteindre 300-500 pièces/heure.
Économiser les coûts de main-d'œuvre: réduire considérablement l'intensité du travail de chargement manuel.

Scénarios d'application:
Fabrication de circuits imprimés: chargement automatique des cartes nues sur les équipements de patch SMT, les machines de soudage à ondes, etc.
Assemblage électronique: chargement des cartes PCB assemblées sur des équipements d'essai, des équipements d'emballage, etc.
Réparation et réparation: charger rapidement et avec précision les cartes PCB réparées sur l'équipement de réparation.

Spécification

FLes espèces

1, contrôle de l' écran tactile en couleur

2, Mitsubishi PLC

3, Capacité du chargeur: haut 1, bas 1 ou personnalisé

4, La hauteur sélective: 10 mm, 20 mm, 30 mm, 40 mm

5, direction de transport des PCB: L - R, ou R - L, optionnel

6, Sélection du mode de fonctionnement manuel/automatique

7, rail avant fixe ou rail arrière fixe, optionnel

8, hauteur standard pour l'application SMT ((920±20 mm)

9, affichage de la lumière de la tour

10, le signal SMEMA
